多板层叠式工业注塑成型模具结构

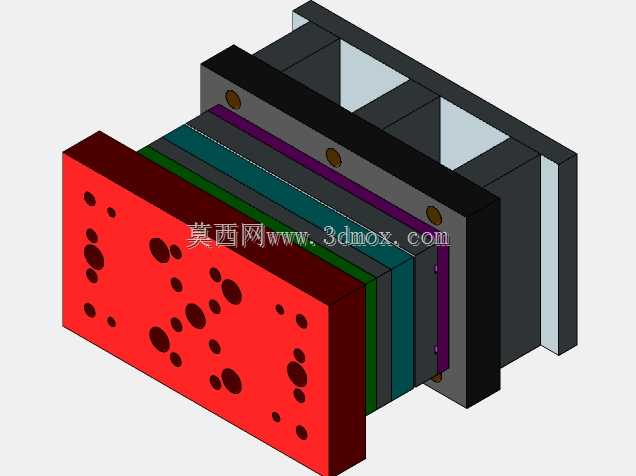

这套层叠式注塑模具主要应用于批量塑胶制品的注塑成型生产场景，适配卧式注塑机的安装工位，可在单次合模循环中完成多腔产品的注塑成型作业，大幅提升单位时间内的生产产出效率，降低单件产品的成型能耗与人工分摊成本。模具整体采用多板层叠排布结构，从前端定模板到后端动模侧依次排布了型腔板、流道板、导向支承板、顶出固定板等功能模块，各板件之间通过精密导柱导套实现合模过程中的精准对位，避免合模错位导致的型腔擦伤、产品飞边等质量问题。前端红色面板为模具的定模侧安装板，表面密集排布的安装孔位用于将定模部分锁紧固定在注塑机的定模安装工位，同时部分孔位为冷却水路的接入接口，可通入恒温冷却水对型腔区域进行温度调控，保证塑胶熔体在型腔内均匀冷却定型，减少产品翘曲、缩痕等成型缺陷。模具内部的流道板采用分层式热流道结构设计，可将注塑机射入的熔融塑胶均匀分配到各个型腔点位，流道内壁做了镜面抛光处理，降低熔体流动阻力，减少充模过程中的压力损失，保证各型腔填充速度一致，让同批次成型的产品尺寸精度、外观质量保持高度统一。动模侧集成了顶出脱模机构，开模过程中顶针板在注塑机顶杆的推动下平稳前移，将冷却定型后的产品从型芯上平稳顶出，顶针排布位置经过受力仿真优化，避开产品的外观面与薄壁受力区域，避免顶出过程中出现产品顶白、顶穿、变形等问题。整套模具的外形尺寸适配常规300吨级卧式注塑机的安装边界，各板件的连接螺栓孔位、定位销孔位均按照行业通用标准设计，可直接适配对应规格注塑机的装夹要求，无需额外做安装位改造。模具的导向部件采用高耐磨合金钢材制作，表面做了渗碳淬火处理，长期反复合模开合也不会出现导向精度下降、磨损拉伤的问题，可满足数十万模次的连续生产需求，适配家电外壳、消费电子结构件、汽车内饰塑胶件等多类产品的批量生产场景，在保证成型精度的同时兼顾了生产效率与模具使用寿命。
