200克手锤与V型滑轮组合结构设计

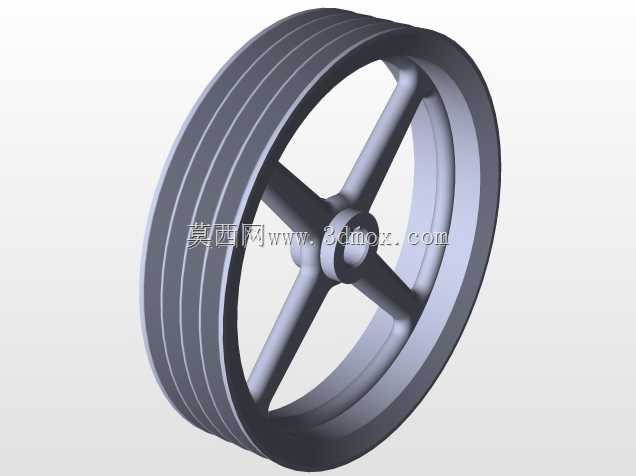

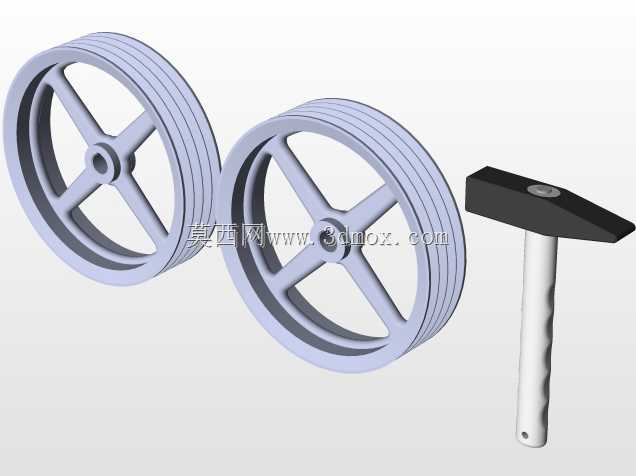

这套组合结构包含200克规格手锤与V型槽滑轮两类常用工装部件，在设备装配、小型物料输送、现场检修场景中都有极高的出镜率。先看手锤部分，锤头采用碳素钢锻打成型的设计思路，锤面做了微弧倒角处理，避免敲击时在工件表面留下深痕，锤柄选用硬木材质做过盈压装配合，柄尾做了防滑收径处理，整体重心落在锤头距端面三分之一位置，握持敲击时不会出现头重脚轻的晃动感，适合小型零件的敲击校正、销钉装配、轻量冲凿作业，锤头长度控制在100mm以内，锤柄总长260mm，在狭窄工装空间内操作也不会出现干涉问题。再看配套的V型滑轮，轮缘的V型槽夹角设计为40度，适配直径6-12mm的钢丝绳、尼龙绳传动场景，轮体采用辐条式结构减重，中心孔预留了标准轴承安装位，可直接配合6200系列深沟球轴承装配，安装时两侧轴肩的定位尺寸公差控制在h7级别，保证轮体转动时无径向窜动，单轮额定承载可达80kg，既可以单独作为小型起重设备的导向轮使用，也能成对布置在简易输送线的两端作为张紧轮使用，轮体外径120mm，安装中心距预留150mm的布置空间即可满足转动边界要求，不会和周边机架产生剐蹭。在建模过程中，手锤部分重点还原了木柄与锤头的配合锥度，以及锤头表面的淬火硬化层区域的结构标识，滑轮部分则细化了轮槽的表面粗糙度结构、辐条与轮缘的过渡圆角，避免应力集中问题，两类部件都可以直接导入装配体中调用，不需要额外做结构修补，不管是做手动工具的结构改进设计，还是小型输送设备的方案验证，都能直接匹配对应的安装接口，减少重复建模的工作量。实际现场使用中，这类手锤常配合铜棒做精密装配作业，避免直接敲击损伤零件加工面，而V型滑轮除了常规的绳类传动导向，还可以在工装夹具上作为工件支撑滚轮使用，V型槽可以直接卡持圆轴类零件，实现工件的转动调整，不需要额外制作V型铁座，适配多场景的灵活使用需求。
