复古橡胶球式手动气喇叭结构设计

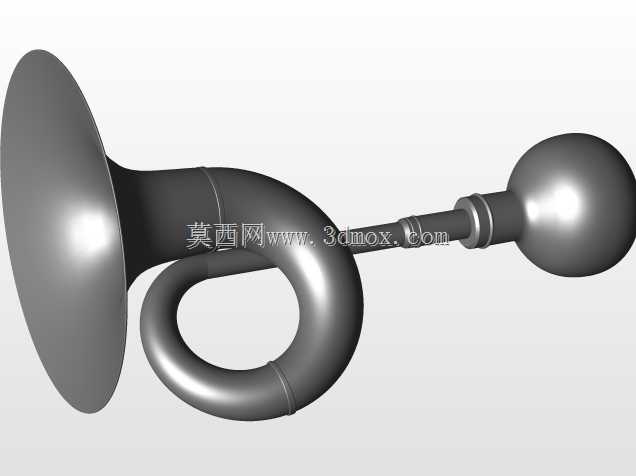

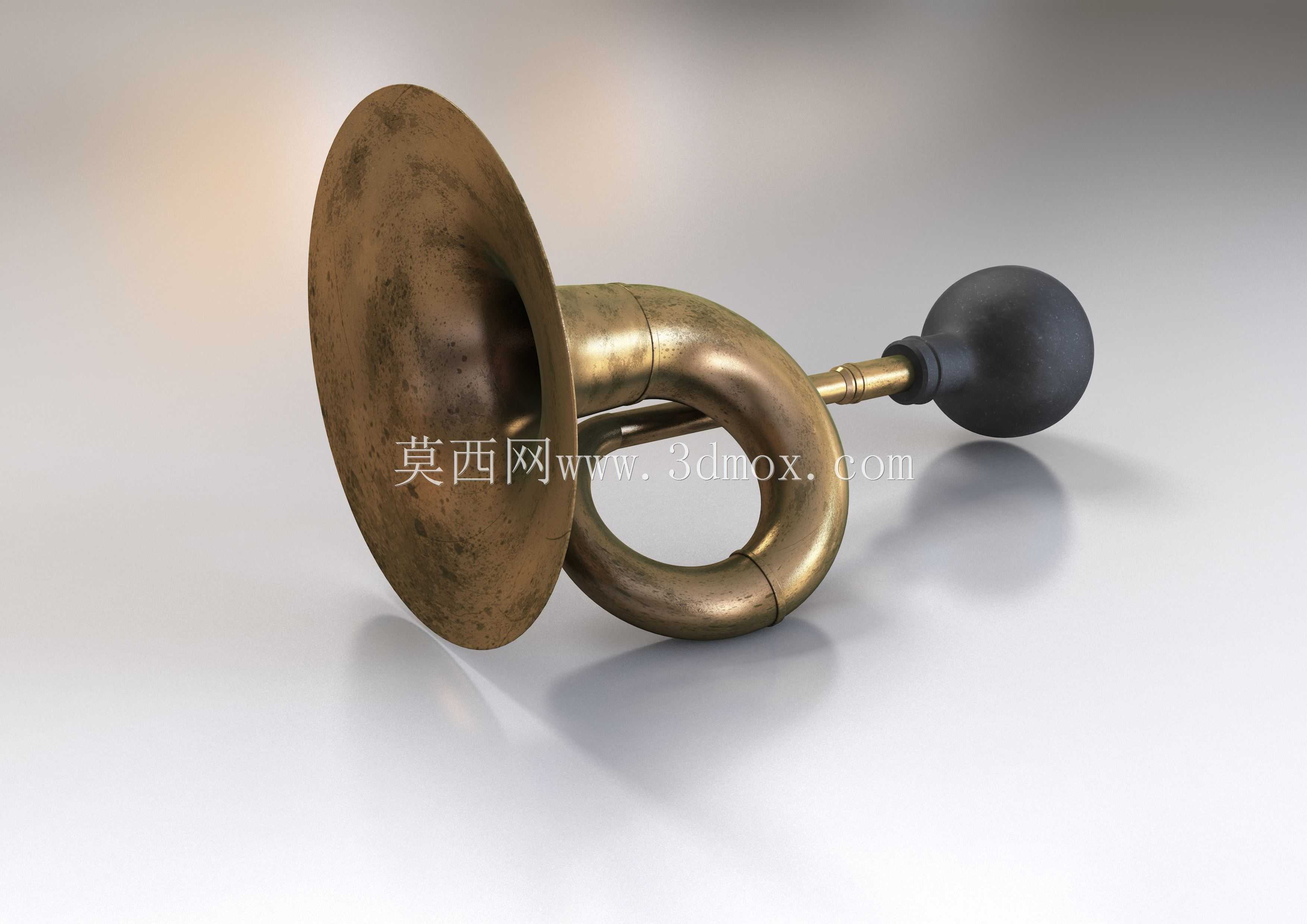

这类手动气喇叭最早多用于早期机动车、人力代步工具的警示鸣响场景，在当下的复古交通工具复刻、影视道具制作、主题场景陈设领域也有较多应用需求，其结构完全依靠手动挤压气囊完成气流驱动发声，不需要外接电源或气路配套，安装与使用的门槛极低。从结构设计逻辑来看，整个部件分为三个核心功能段：端部的橡胶挤压气囊、中部的环形铜质导气弯管、前端的扩音喇叭口。橡胶气囊采用中空球形结构，壁厚设计兼顾按压形变能力与回弹复位性能，挤压时内部腔体快速压缩形成定向气流，松开后依靠橡胶自身弹性快速复位吸入外界空气，为下一次按压鸣响做准备，气囊与金属管的连接位置做了阶梯式插接结构，配合过盈装配保证气路密封，避免气流泄漏导致鸣响音量不足。中部的环形弯管一方面是气流的输送通道，环形盘绕的结构可以在有限的空间内拉长气流路径，让气流在管内形成稳定的谐振基础，另一方面盘绕的形态也让整个部件的结构更紧凑，不会因为长导气管造成安装空间的浪费，管身采用铜质材料一体弯制成型，拼接位置做了无缝焊接处理，管壁厚度均匀，既保证结构强度，也避免管壁过薄导致的谐振杂音。前端的扩音喇叭口采用渐扩式锥面结构，从与导气管连接的小直径端逐步向外扩大口径，这个形态是按照声学传播特性设计的，能够将管内形成的声波逐步定向扩散出去，提升鸣响的传播距离与指向性，喇叭口的边缘做了卷边处理，既提升边缘结构强度，避免磕碰变形，也能减少尖锐边缘带来的安全隐患。在安装边界上，整个部件的重心集中在环形管段位置，安装时可通过管身自带的固定卡箍将其固定在安装基体上，不需要额外做复杂的支撑结构，整体安装占用空间较小，适配不同直径的车把或安装支架，安装后气囊位置刚好处于手部可轻松触碰的范围，按压操作的施力角度符合人体工学，不需要刻意调整手部姿态即可完成鸣响操作。从实际使用的工况来看，铜质管身与喇叭口的抗锈蚀能力较强，能够适应户外使用的温湿度变化，橡胶气囊选用耐老化的橡胶材质，长期按压使用也不会出现开裂、回弹失效的问题，整体结构没有复杂的精密配合部件，后期维护只需要定期清理喇叭口的积尘、检查气囊与管体的连接密封性即可，故障率极低。
