异形分叉式跳跃弹簧三维结构设计

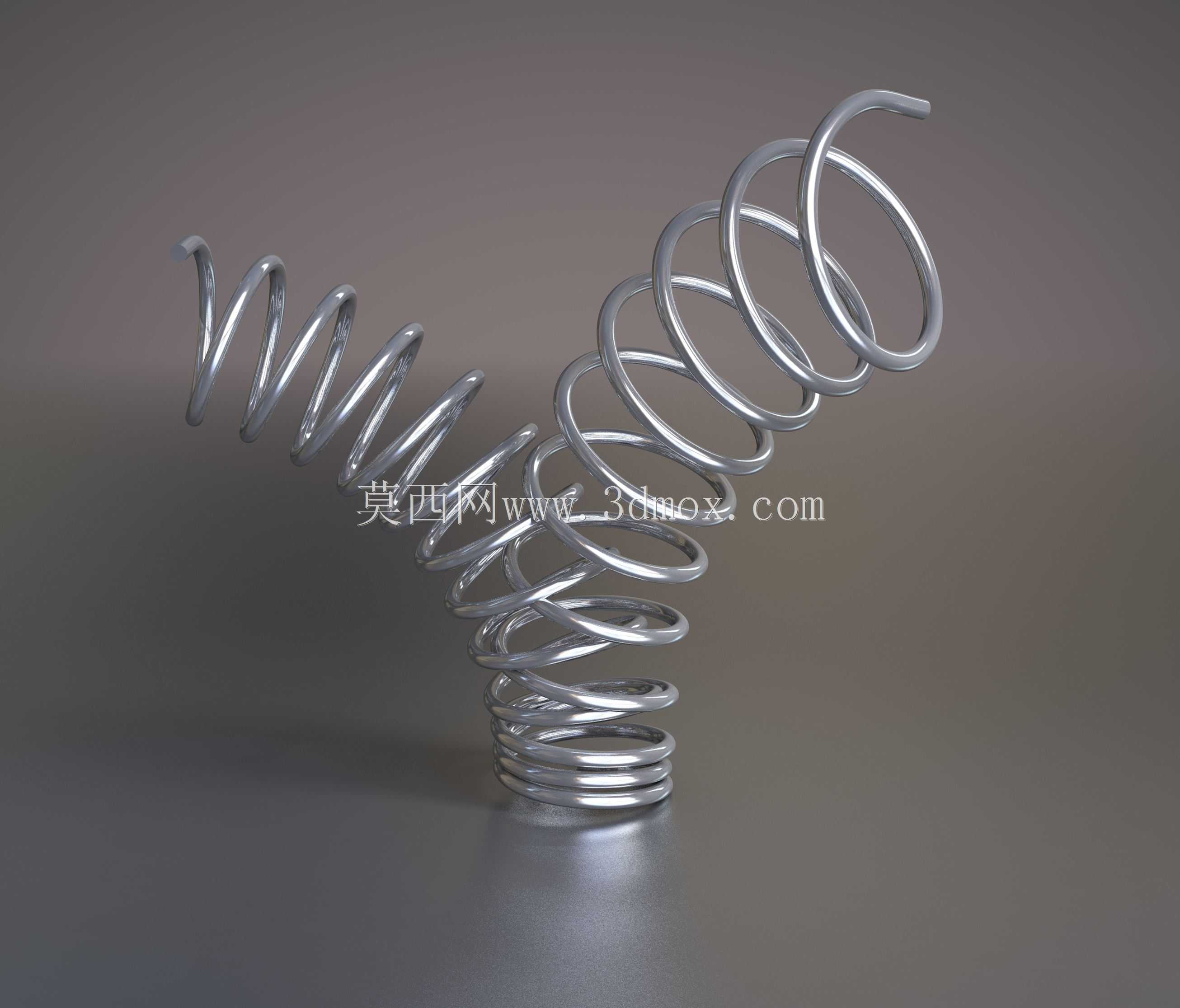

　　这款异形分叉式弹簧的设计，最初是针对特定触发机构的非线性弹力输出需求展开的，区别于常规圆柱螺旋弹簧单一轴向的施力路径，它采用底部单圈密绕支撑、向上分叉为两段不同螺距、不同旋向螺旋段的结构，能够在单次受压行程中输出两段不同斜率的弹力曲线，适配需要多段触发反馈的机械触发场景。在实际设备应用中，这类弹簧常被用于微动触发机构、触感反馈组件、特殊玩具的弹跳结构，以及部分需要双向分力支撑的传感器触发端，能够在极小的安装空间内，同时为两个不同方向的触发触点提供复位弹力，省去了常规设计中需要布置两枚独立弹簧的空间，大幅压缩触发模块的整体体积。从设计思路来看，底部的密绕圈部分主要承担安装定位功能，密绕的圈端面经过平磨处理，

　　能够保证弹簧安装后与安装基面的垂直度，避免受压时出现侧倾偏移，密绕段的圈径公差控制在0.05mm范围内，能够直接套在直径匹配的定位柱上，不需要额外的固定结构即可完成安装定位。向上分叉的两段螺旋段，分别对应两个不同方向的受力点，两段螺旋的螺距、有效圈数都经过针对性计算：其中一段螺距更小、有效圈数更多，提供的弹力更柔和，适配轻触触发的触点；另一段螺距更大、有效圈数更少，能够提供更大的复位弹力，适配需要更大触发力的机构端。两段螺旋的分叉过渡位置做了圆弧过渡处理，避免应力集中导致的弹簧断裂问题，所有簧丝的弯折位置都保留了足够的弯曲半径，不会出现弯折处应力超过簧丝许用应力的情况。从安装边界来看，这款弹簧的底部安装基准为密绕段的下端面，

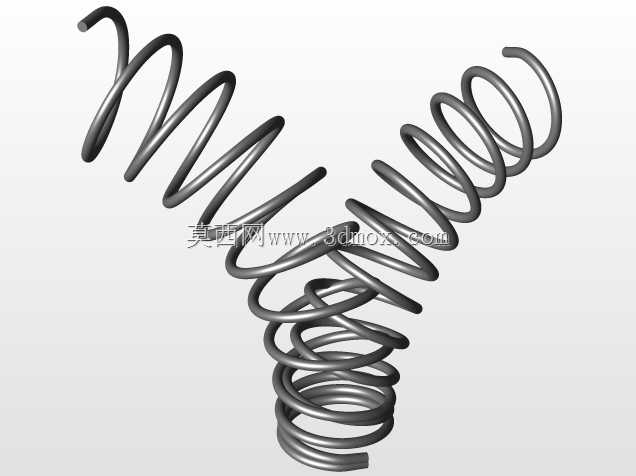

　　整体安装占用的投影空间为底部密绕圈的外圆范围，分叉后的两段螺旋在自由状态下的外轮廓不会超出底部投影范围的1.2倍，在完全受压状态下，两段螺旋的并圈高度与底部密绕段高度一致，不会出现两段螺旋互相干涉卡滞的问题。簧丝表面采用抛光处理，降低了相邻簧圈接触时的摩擦阻力，保证弹力输出的线性度稳定，在长期往复压缩的工况下，不会因为簧圈之间的摩擦导致弹力衰减过快。在建模过程中，需要重点控制两段螺旋的扫描路径连续性，保证簧丝直径在整个路径上的一致性，过渡位置的螺旋线曲率需要平滑过渡，避免出现曲率突变导致的建模失真，同时要校核完全压缩状态下的簧圈间隙，保证每一圈簧丝在受压时都能均匀受力，不会出现局部圈距过小导致的并圈撞击问题。
