达芬奇螺旋旋翼飞行器木质结构复原设计

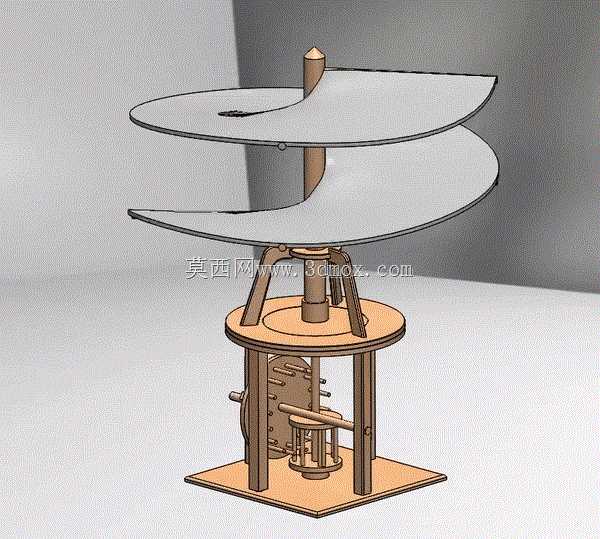

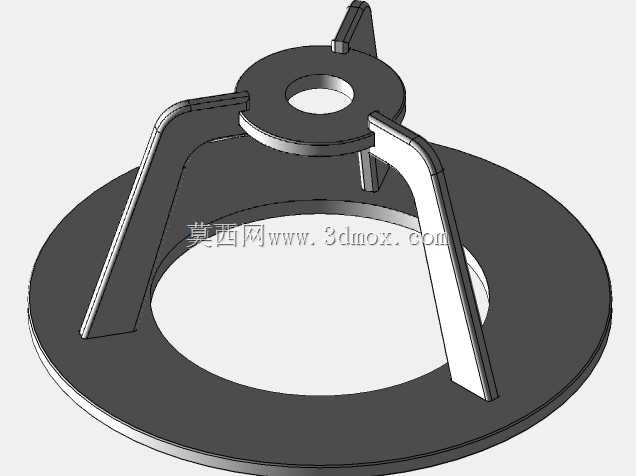

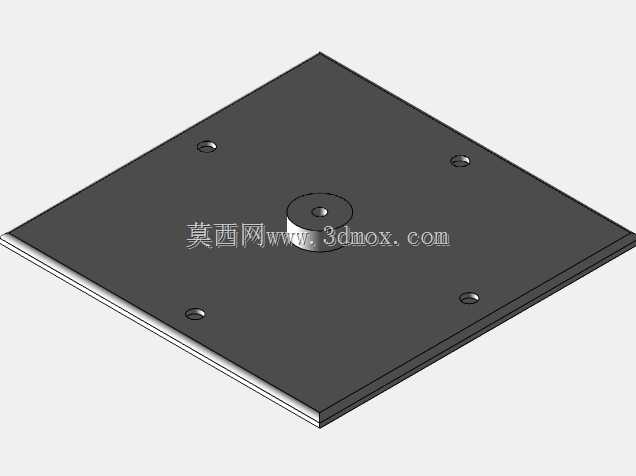

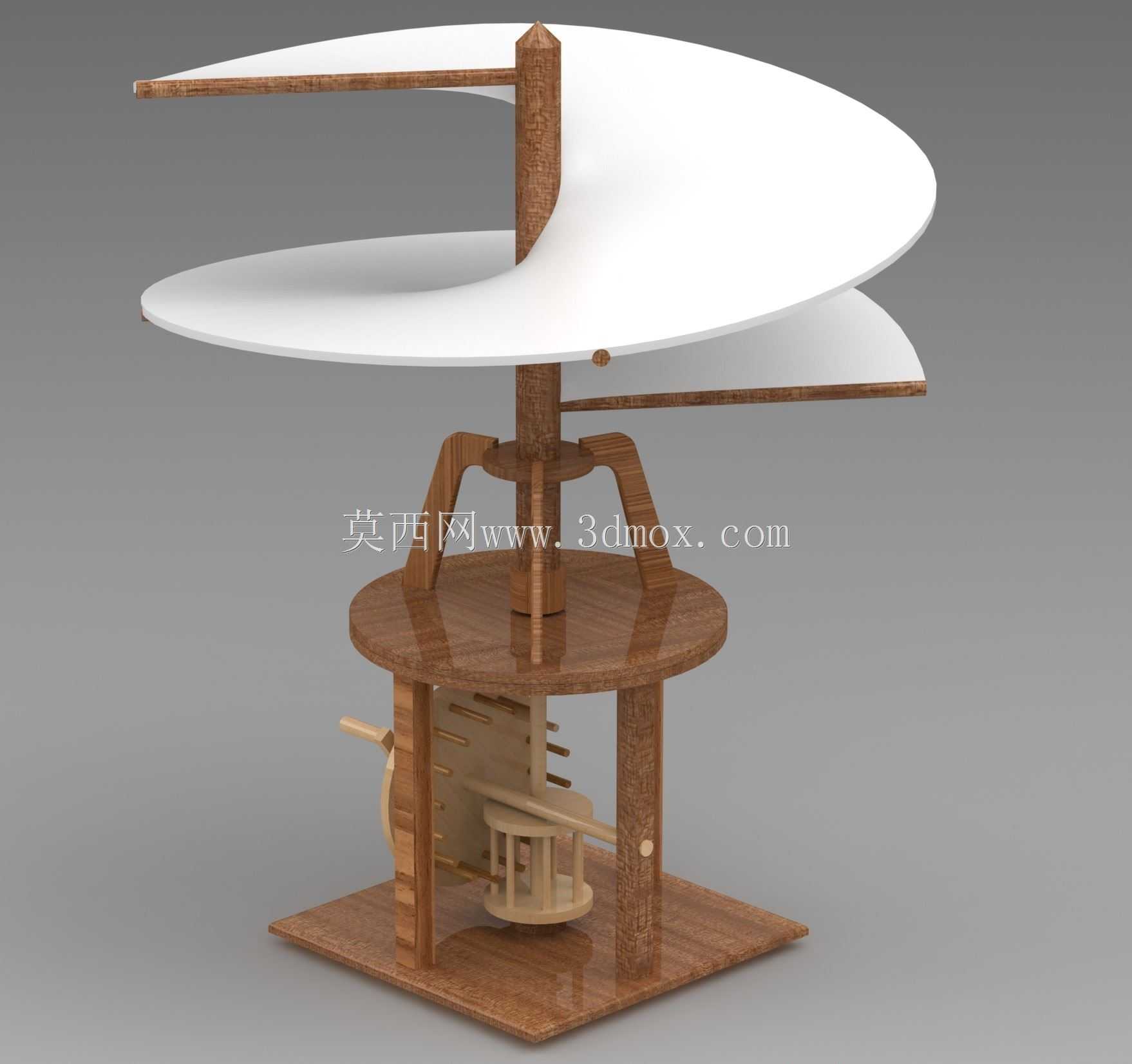

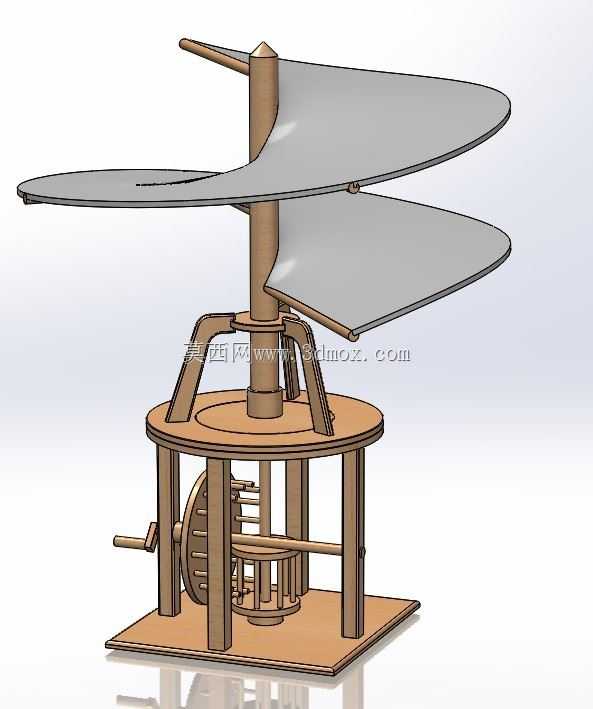

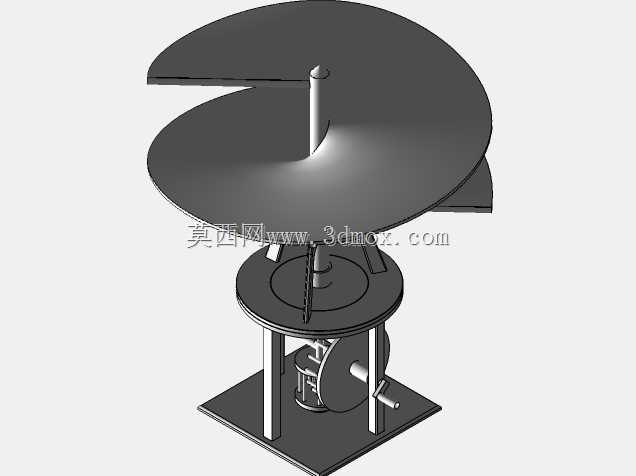

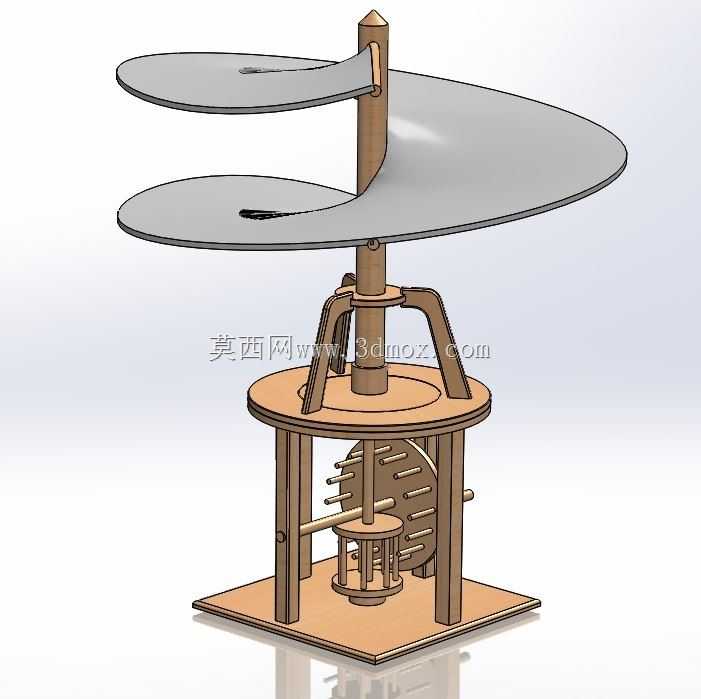

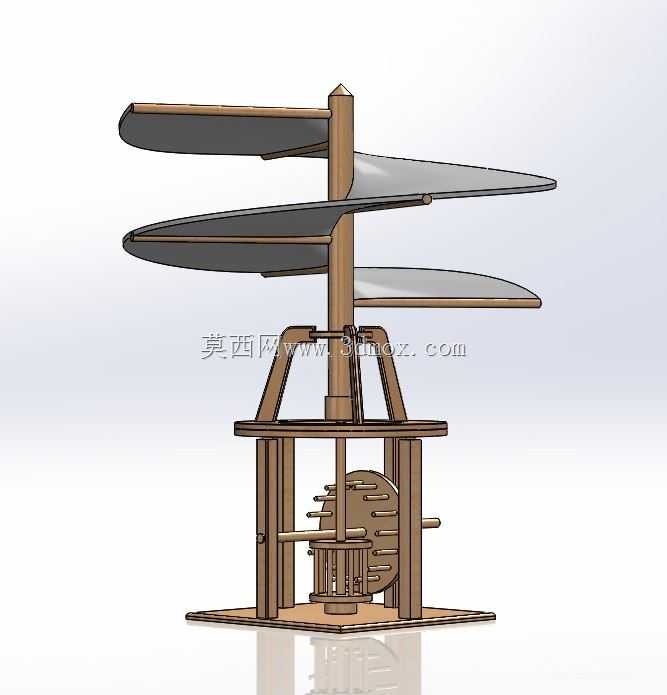

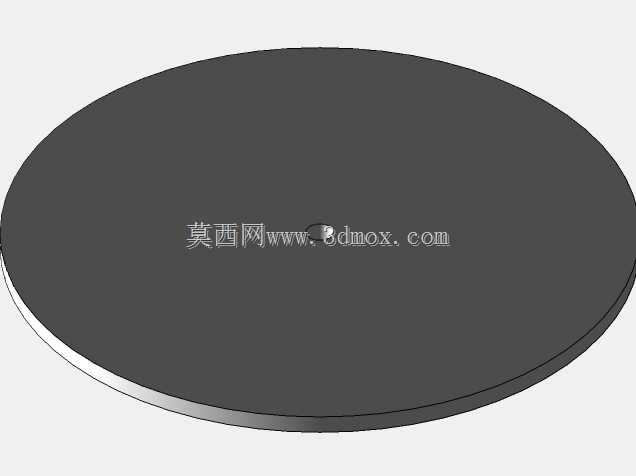

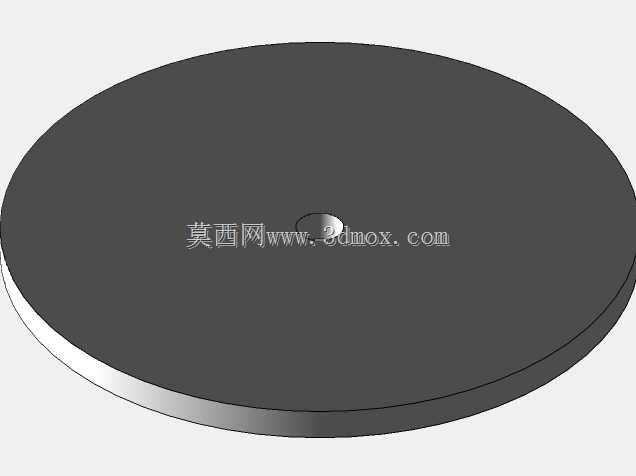

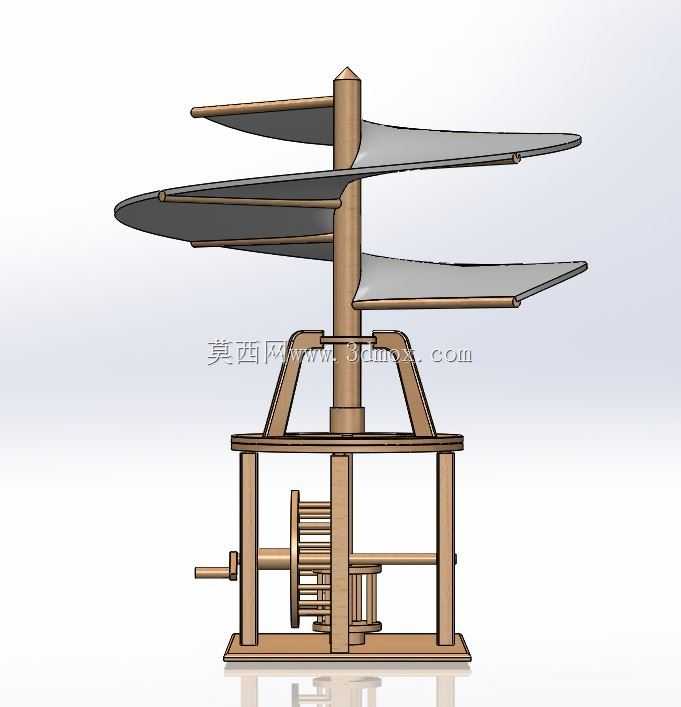

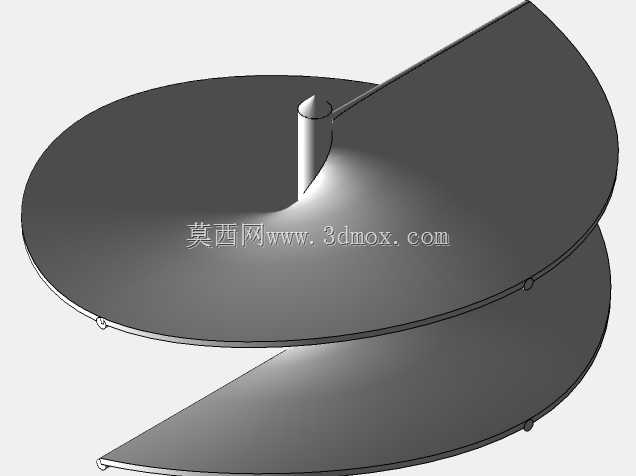

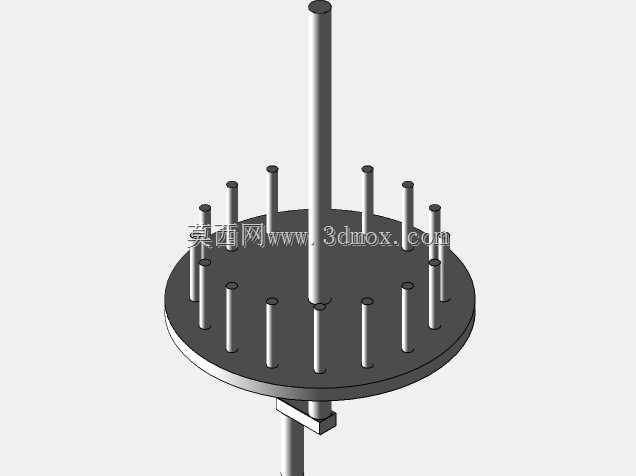

这款复原设计的螺旋旋翼结构，核心是还原早期航空探索阶段的垂直升力构想，整体采用层叠式木质构架搭建，底部为方形实木基座，作为整个装置的承托基础，安装时需保证基座平面水平度偏差不超过0.2mm，避免上部旋翼转动时出现偏载晃动。基座上方设置圆形承力平台，平台通过三根对称分布的木质立柱与基座连接，立柱与平台、基座的连接采用榫卯嵌合结构，无需额外金属紧固件即可保证构架整体刚度，承力平台中心预留主轴安装孔，孔位与基座中心的同轴度公差控制在0.15mm以内，为上部旋翼轴的转动提供稳定基准。主轴为整根实木车削而成，轴身与下部传动机构的齿轮组配合，传动机构采用木质齿轮啮合传动，输入轴侧向伸出构架侧面，可通过外力驱动实现动力输入，带动上部旋翼结构绕主轴旋转。上部旋翼采用螺旋面构型，两层螺旋翼面上下错位布置，翼面边缘做薄化处理，翼根与主轴上的固定座刚性连接，翼面下方设置斜向支撑木梁，从主轴中部延伸至翼面中段位置，抵消翼面转动时产生的弯曲形变，翼面的螺旋升角经过反复校核，转动时可推动空气向下流动产生向上的升力分量。这类结构目前主要用于航空科普教具、早期航空史展品场景，在科技馆、院校航空专业展厅中可作为互动演示装置使用，观众可通过摇动侧面的输入手柄直观观察螺旋旋翼的转动状态，理解早期垂直升空构想的力学原理。设计过程中重点考量了木质材料的各向异性特性，所有受力构件均沿木材纹理方向布置，避免横纹受力导致的构件断裂，传动齿轮的齿形采用渐开线简化构型，适配木质材料的加工特性，降低手工制作的难度，同时保证传动过程的平稳性，不会出现卡滞问题。整体结构的外轮廓最大直径由上部旋翼的翼展决定，安装时需在旋翼转动范围内预留不小于100mm的安全间隙，避免翼面转动时与周边物体发生剐蹭，基座底部可加装防滑胶垫，进一步提升装置放置时的稳定性，防止驱动过程中装置出现移位。
