轴流结构电脑散热风扇三维结构设计

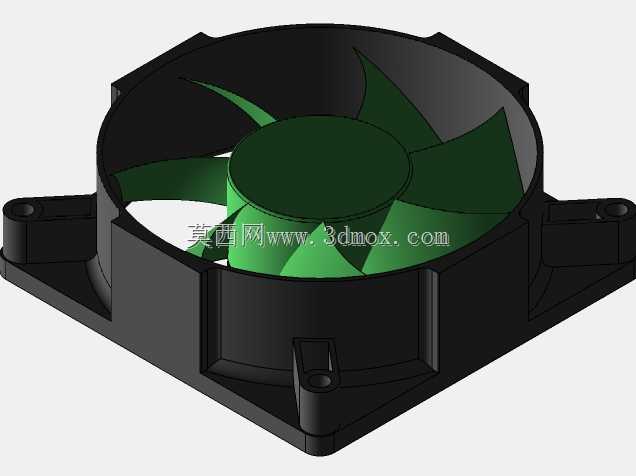

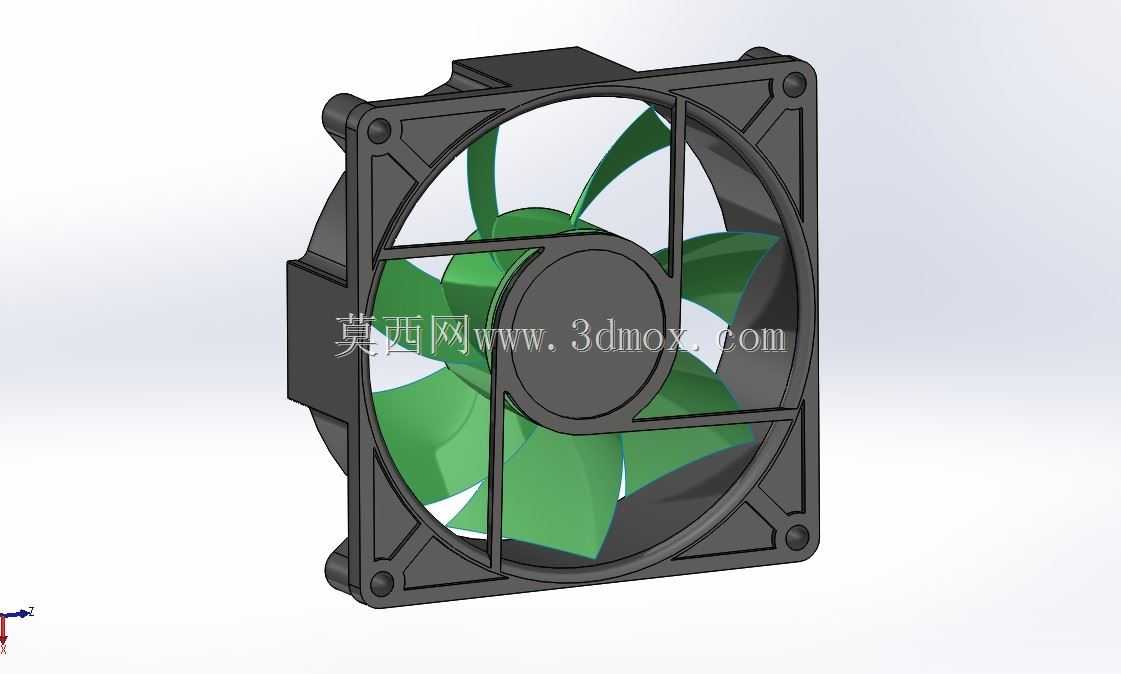

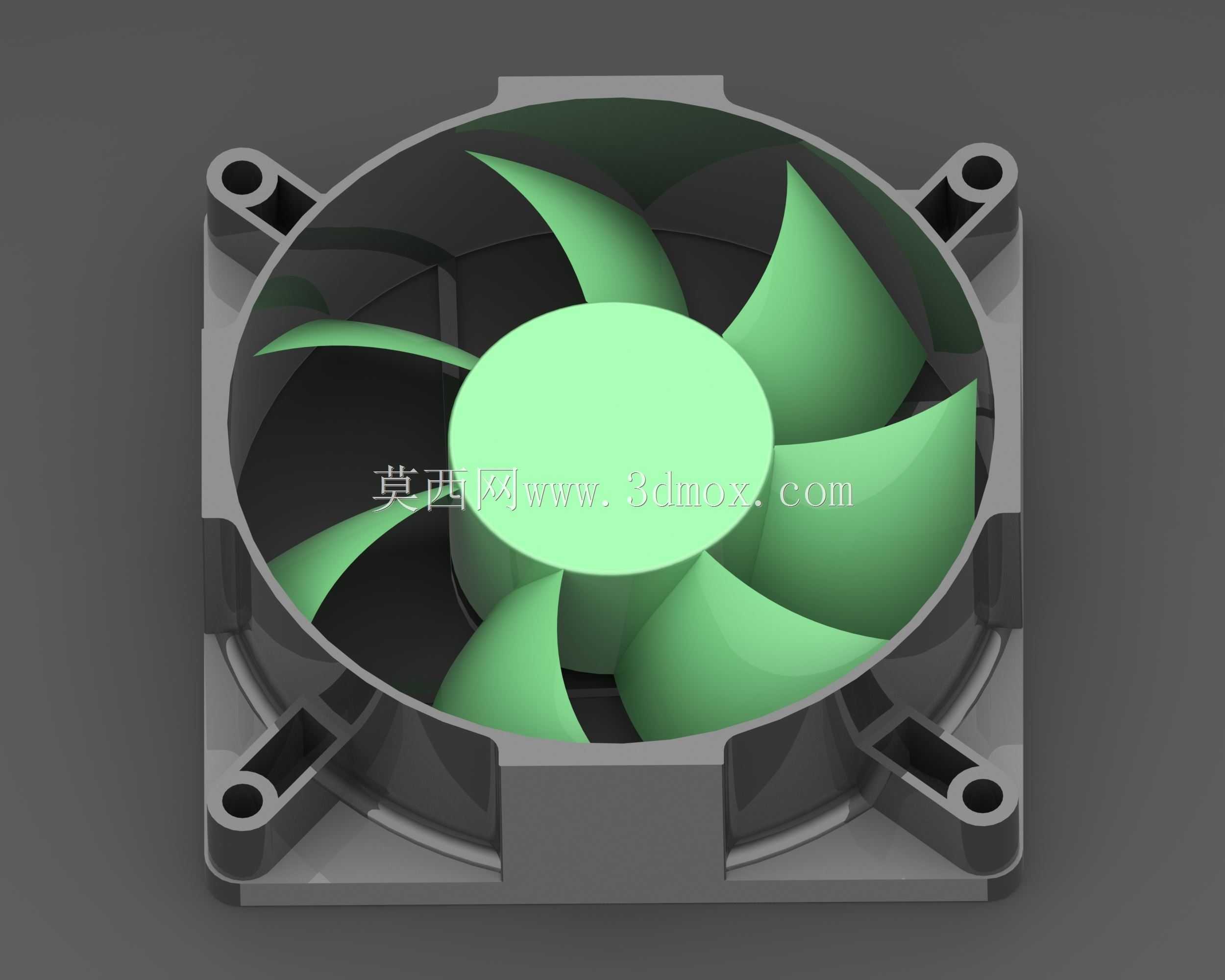

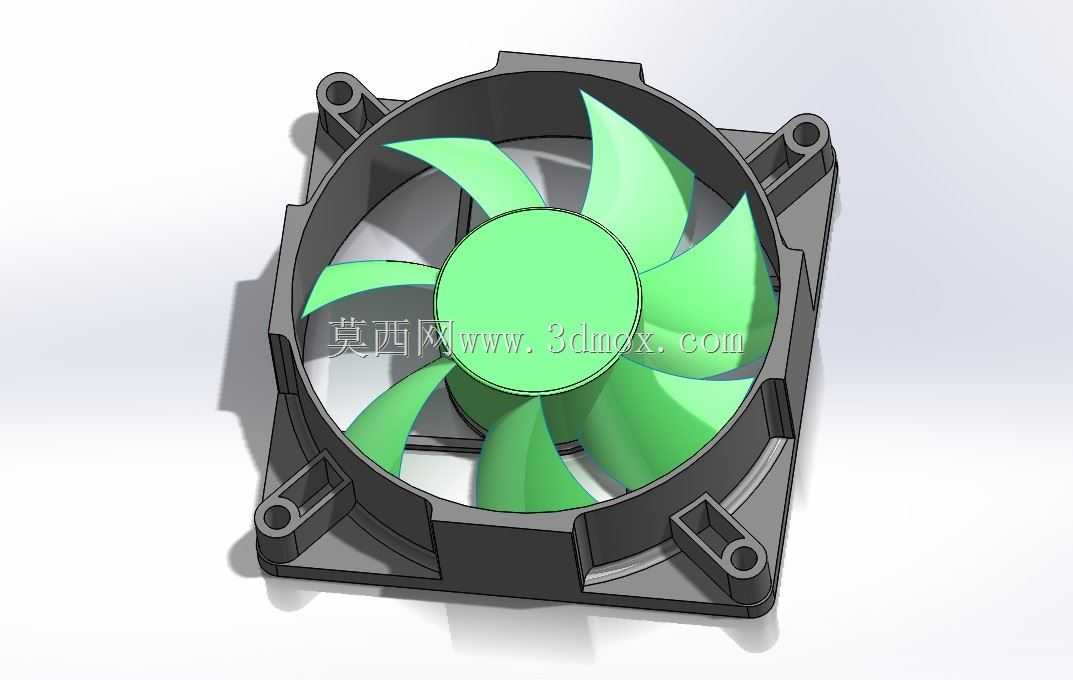

这款轴流散热风扇的结构设计，核心围绕电子设备密闭空间内的强制风冷需求展开，日常应用覆盖台式电脑机箱、服务器机柜、工业工控机、大功率电源模块等需要主动排风散热的场景，核心作用是通过叶片旋转带动定向气流，带走元器件工作产生的累积热量，避免核心芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。从结构设计逻辑来看，外框采用标准方形切角设计，四个边角预留沉头安装孔位，安装孔的中心距、孔径完全适配常规机箱风扇的通用安装规范，安装时可直接匹配市面常见的橡胶减震钉、自攻螺丝两种固定方式，外框厚度控制在常规25mm标准厚度区间，可兼容绝大多数机箱、冷排、设备风道的安装预留空间，不会出现厚度超差导致侧板无法闭合、冷排安装干涉的问题。扇叶部分采用七叶大倾角曲面设计，叶片的进风侧做了导弧修型，出风侧做了切角处理，旋转时可减少叶片边缘的气流紊流与切割风噪，相比常规五叶结构，同转速下能输出更大的静压，在面对防尘网、散热鳍片这类带风阻的遮挡结构时，仍能保证足够的风量穿透，不会因为风阻增大出现风量骤降的问题。扇叶中心的轮毂做了圆弧过渡，既可以容纳内置的驱动电机与轴承结构，也能引导中心区域的气流向叶片外缘扩散，减少轮毂后方的气流死区，提升整体风道的送风效率。外框的内侧做了一圈微凸的导流环，和扇叶外缘的间隙控制在极小范围，可减少叶片边缘的漏风损失，同时避免扇叶旋转时和外框发生剐蹭，预留的间隙也能抵消扇叶高速旋转时的轻微形变余量。在实际选型适配时，这类结构的风扇可根据设备的散热需求匹配不同转速的驱动方案，低转速版本可用于对噪音敏感的办公用台式机，高转速版本可用于服务器、工业控制设备这类对散热优先级更高的场景，安装时可根据风道走向选择进风或排风安装方向，方形外框的直边结构可和机箱安装面完全贴合，减少缝隙处的气流短路，保证散热气流按照预设的风道路径流动。整个结构的建模过程中，对安装孔位的同轴度、扇叶的动平衡配重结构都做了细节还原，扇叶和外框的配合间隙、轮毂的内部容纳空间都按照实际量产的尺寸公差做了预留，可直接用于结构验证、风道仿真模拟或者3D打印手板验证。
