PCB板用插件式轻触开关三维建模作品

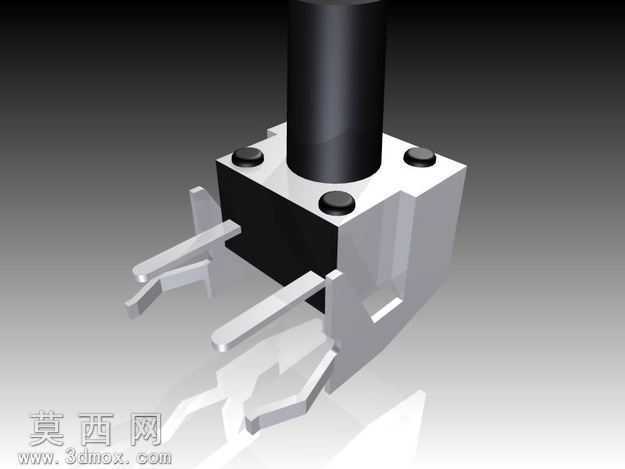

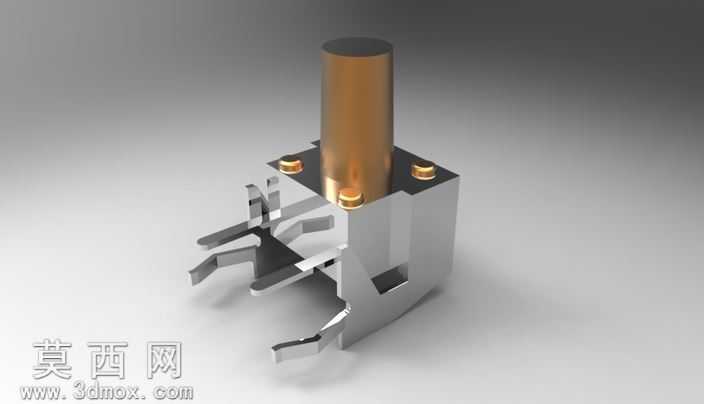

本作品为适配PCB板载安装的插件式轻触开关三维建模成果，建模过程围绕轻触开关的实际生产装配尺寸展开，严格还原实物各部分的结构比例与装配关系。建模初期先梳理轻触开关的组成模块，将整体拆分为操作柄、上盖固定座、触点基座、插装引脚四个核心部分，先以基准平面对齐各部件的装配位置，确保后续建模的坐标基准统一。操作柄部分采用圆柱拉伸特征构建主体，结合圆角处理优化操作端的边缘过渡，还原实物按压操作的顺滑触感对应的外观形态；上盖固定座部分通过凸台拉伸构建方形基座，在四个角位预留固定凸点的安装位，采用切除特征做出引脚穿出的避让槽，同时对固定凸点做球面圆角处理，还原实物组装时的卡扣定位结构。触点基座部分区分黑色绝缘基体与银色金属外壳，建模时分别赋予不同的材质属性，绝缘基体采用哑光黑色硬质塑料材质参数，金属外壳采用亮面镀锌钢板的材质参数，通过材质区分清晰展现部件的材质差异；插装引脚部分采用薄壁拉伸特征构建，还原直插式引脚的弯折角度与厚度尺寸，引脚末端做斜切处理，还原实物插件焊接时的导向结构，确保引脚间距符合PCB板载焊接的通用标准尺寸。渲染阶段采用渐变灰色背景突出模型主体，打光采用侧上方主光源搭配底部补光，避免金属部件出现过曝反光，同时清晰展现塑料基体的哑光质感与金属部件的金属光泽，各部件的装配间隙做了精细化处理，还原实物组装后各部件的配合公差，既保证外观还原度，也可用于PCB布局时的元件占位参考、结构干涉检查，建模过程中对易被忽略的卡扣细节、引脚弯折弧度都做了1:1还原，确保模型可直接用于电子设备的结构设计验证、产品展示等场景。
