导轨式组合接线端子CMT4三维建模作品

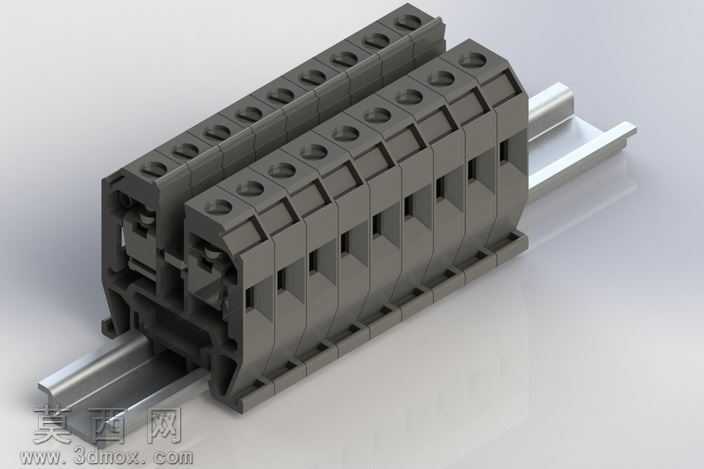

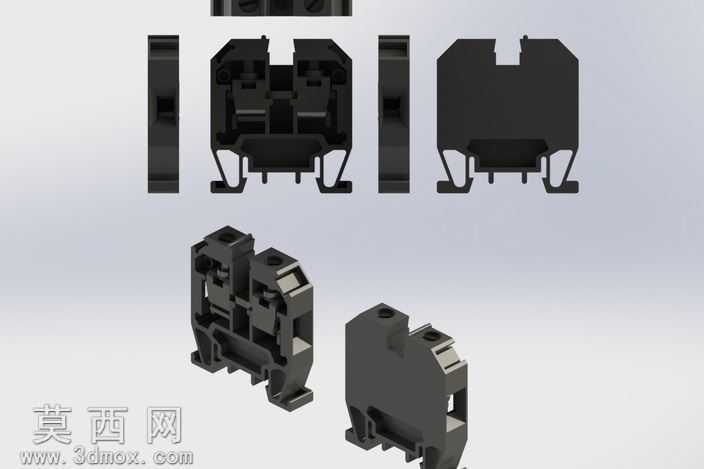

本作品为导轨式组合接线端子CMT4的三维建模成果，建模过程严格遵循实物的尺寸比例与结构特征，完整还原了该款500V 32A规格接线端子的全部细节。建模阶段首先对端子的整体装配逻辑进行拆解，将单个端子单元、导轨卡接结构、多单元拼接限位结构、导线锁紧结构分别进行独立建模，确保每个子部件的尺寸精度符合工业电气连接件的实际公差要求。模型采用实体建模方式构建主体基座，还原了基座表面的防滑纹理、接线孔位的倒角细节、单元拼接处的凹凸卡扣结构，以及底部用于卡装DIN导轨的弹性卡扣结构，卡扣部分的形变预留空间也按照实物的装配需求做了精准还原。材质渲染阶段，为端子主体赋予了深灰色阻燃工程塑料材质，调整材质的粗糙度与哑光质感，匹配工业接线端子常用的PA66材质视觉效果；导轨部分赋予金属铝合金材质，添加轻微的金属拉丝纹理与氧化哑光效果，还原工业导轨的真实质感；接线锁紧螺丝部位做了金属镀锌材质的区分，通过材质差异清晰展现端子的不同功能部件。结构设计上完整还原了多端子单元可自由拼接组合的特性，每个单元的侧边卡扣结构可实现相邻端子的紧密拼接，底部的导轨卡槽可统一卡装在标准电气导轨上，接线孔位的内部压线结构也做了简化但准确的还原，能够直观展现导线接入后被锁紧固定的工作原理。建模过程中对端子的所有棱角做了符合注塑件生产特征的圆角处理，避免出现不符合实际生产工艺的尖锐直角，同时对端子表面的标识凹槽做了细节刻画，整体模型可用于电气柜布线模拟、装配干涉检查、产品展示等多种场景，能够清晰展现该款接线端子的装配方式与结构特点。
