家用带滤茶隔大容量冷水壶结构设计

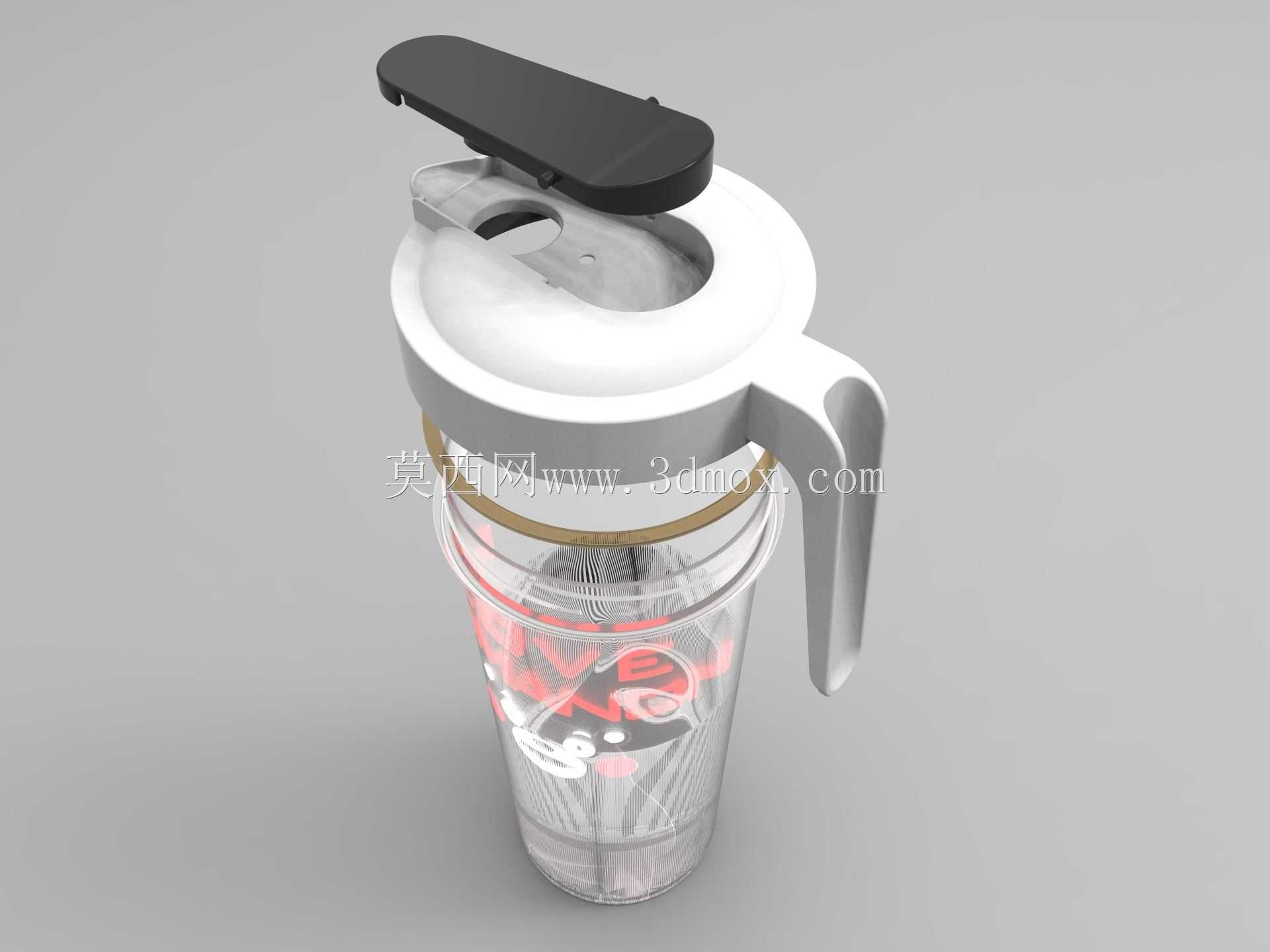

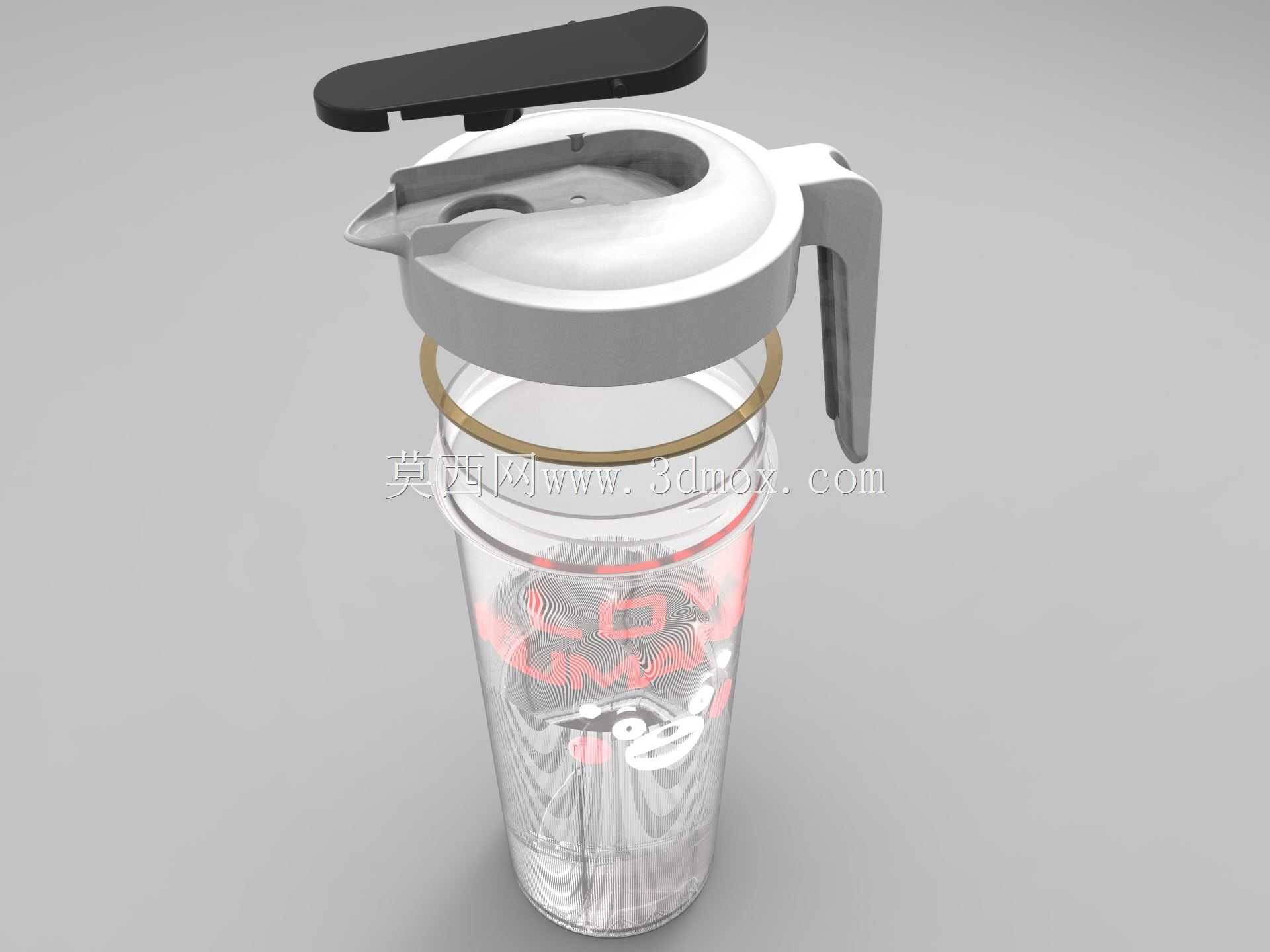

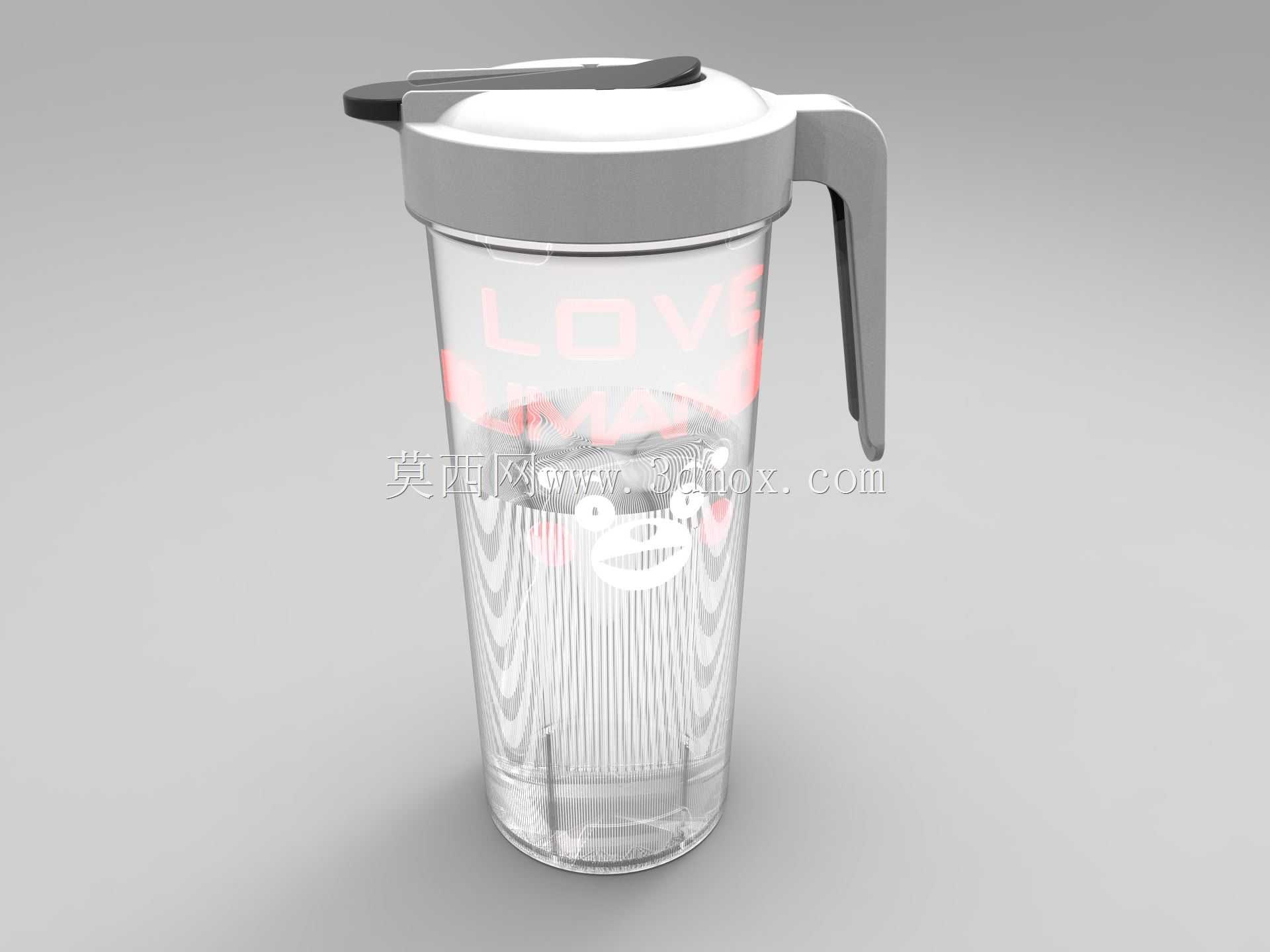

这款带把手的透明冷水壶，主要面向家庭日常饮水、办公茶水间饮品制备场景使用，可满足常温凉水盛放、冷泡茶制备、带滤隔滤除茶渣果渣等实际使用需求，日常放置于餐桌、冰箱侧门、办公茶水台区域即可，适配多数常规家用冰箱侧门储物格的安装放置边界，整体高度适配常规家用橱柜下层储物空间，无需额外预留过大的放置间隙。壶身采用直筒略收底的结构设计，底部做小幅内凹的支撑环结构，放置时可减少与台面的接触面积，降低台面残留水渍导致的壶底打滑风险，同时直筒结构在批量注塑生产时可简化脱模流程，减少侧壁拔模斜度带来的容量损失。壶盖采用卡扣式配合结构，边缘设置整圈的密封压边，倾倒时可避免壶盖脱落漏液，顶部设置的翻盖式出水口，无需完全打开壶盖即可倾倒液体，同时可阻挡大块冰碴、果块随水流冲出堵塞出水通道。侧边的把手采用一体化弧形 ergonomic 结构，握持区域做加宽处理，满水状态下单手握持时受力分布均匀，不会出现局部压强过大导致的硌手问题，把手与壶身的连接位置做了加厚的过渡圆角，长期使用不会出现连接根部应力开裂的问题。壶身内部集成的可拆卸滤隔，采用竖向密集格栅结构，格栅间隙控制在1.5mm左右，既可以有效阻挡茶渣、果籽等固体杂质流出，又不会因为间隙过小导致出水速度过慢，滤隔与壶身内壁采用定位凸台配合，安装后不会随水流晃动倾倒，拆卸清洗时只需向上提拉即可取出，无清洁死角。壶身采用透明食品级塑料材质，可直观观察内部剩余液位，外壁做了小幅的磨砂防滑区域，手上沾有水渍时拿取也不易打滑。设计过程中针对壶身壁厚做了均匀化处理，整圈壁厚差控制在0.2mm以内，注塑成型时可减少缩痕、翘曲等成型缺陷，同时壶口位置做了外翻的卷边处理，倾倒时液体可沿卷边顺畅流出，不会出现沿壶壁外淌的流涎问题。整体结构无复杂异形零件，所有零部件均可通过常规注塑工艺加工生产，装配流程简单，仅需将滤隔放入壶身、扣合壶盖即可完成整体组装，后期维护更换配件也十分便捷，日常使用时可耐受0-60摄氏度的液体温度，满足日常盛放凉白开、冷泡茶、常温果汁的使用需求，不建议直接注入沸水避免高温导致的结构变形。
