嵌套式框架立方体机械传动结构设计

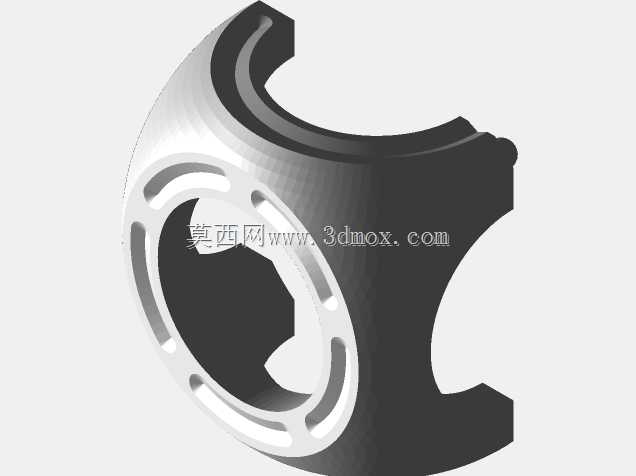

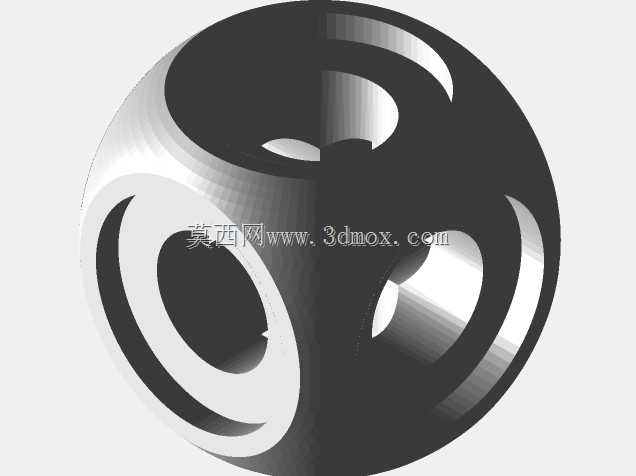

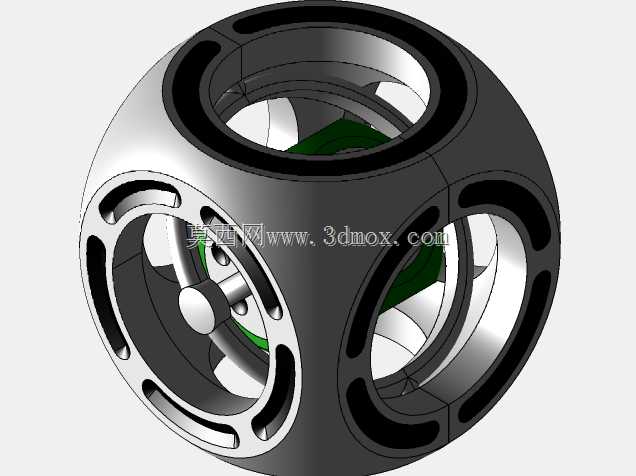

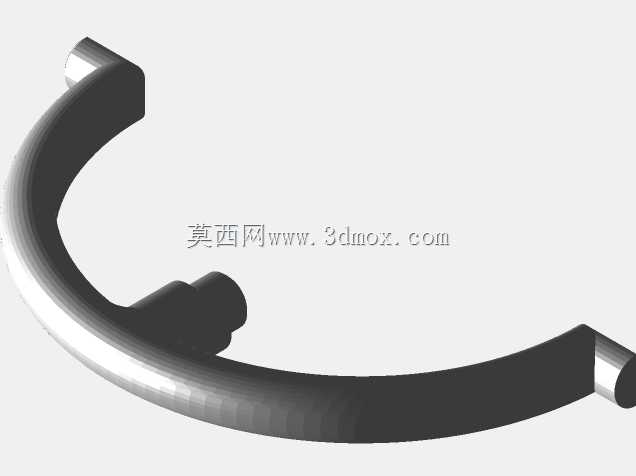

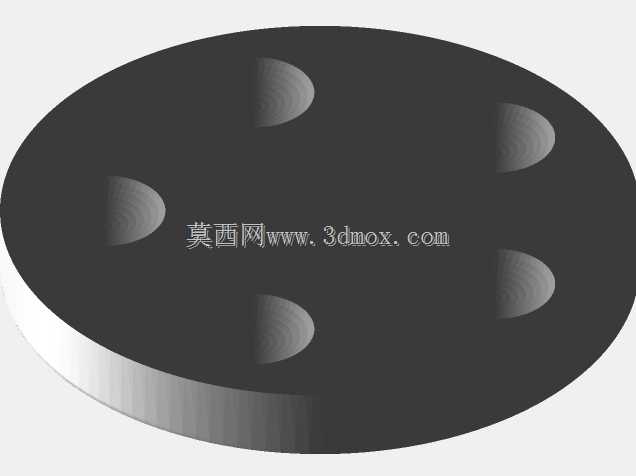

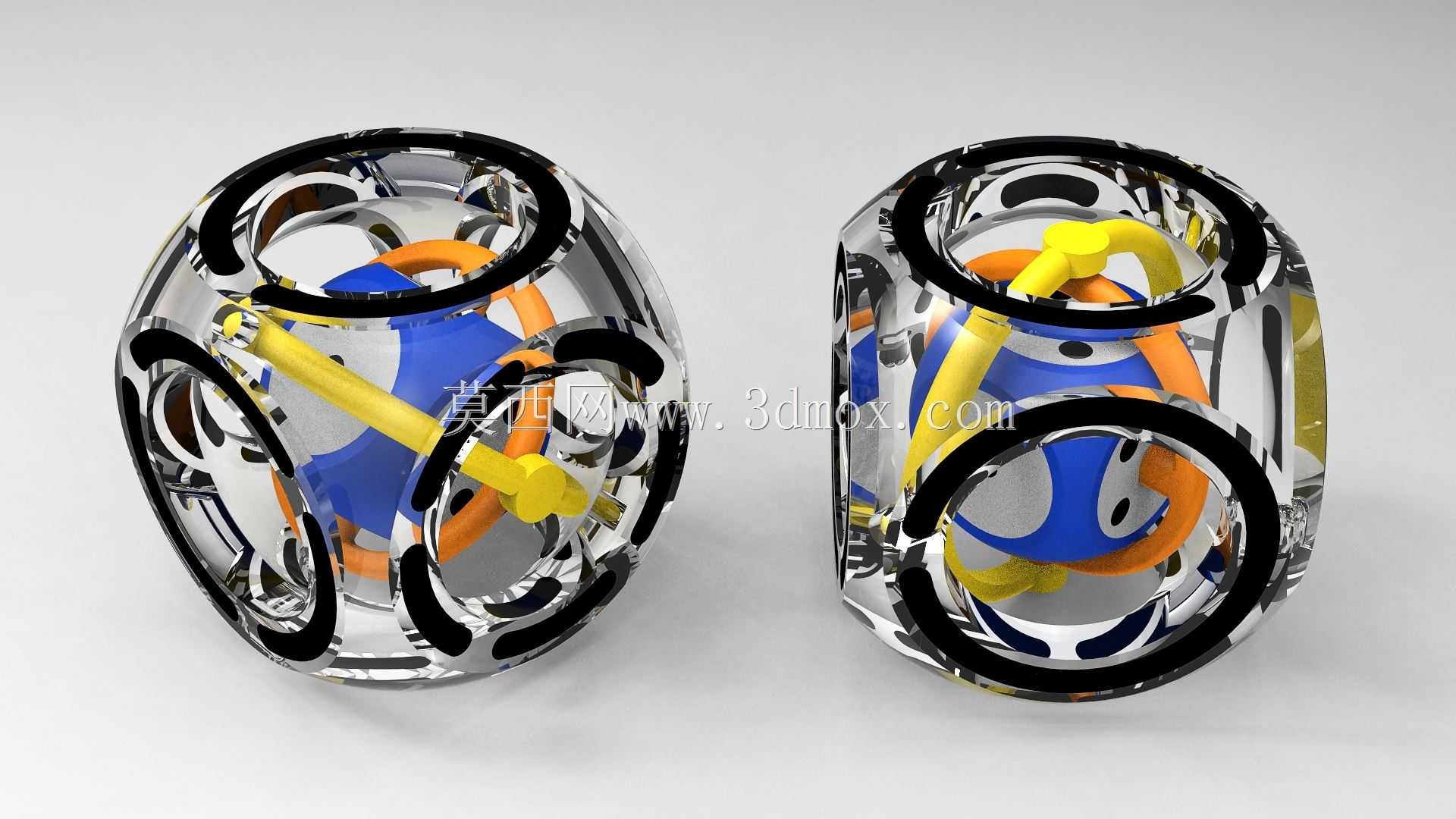

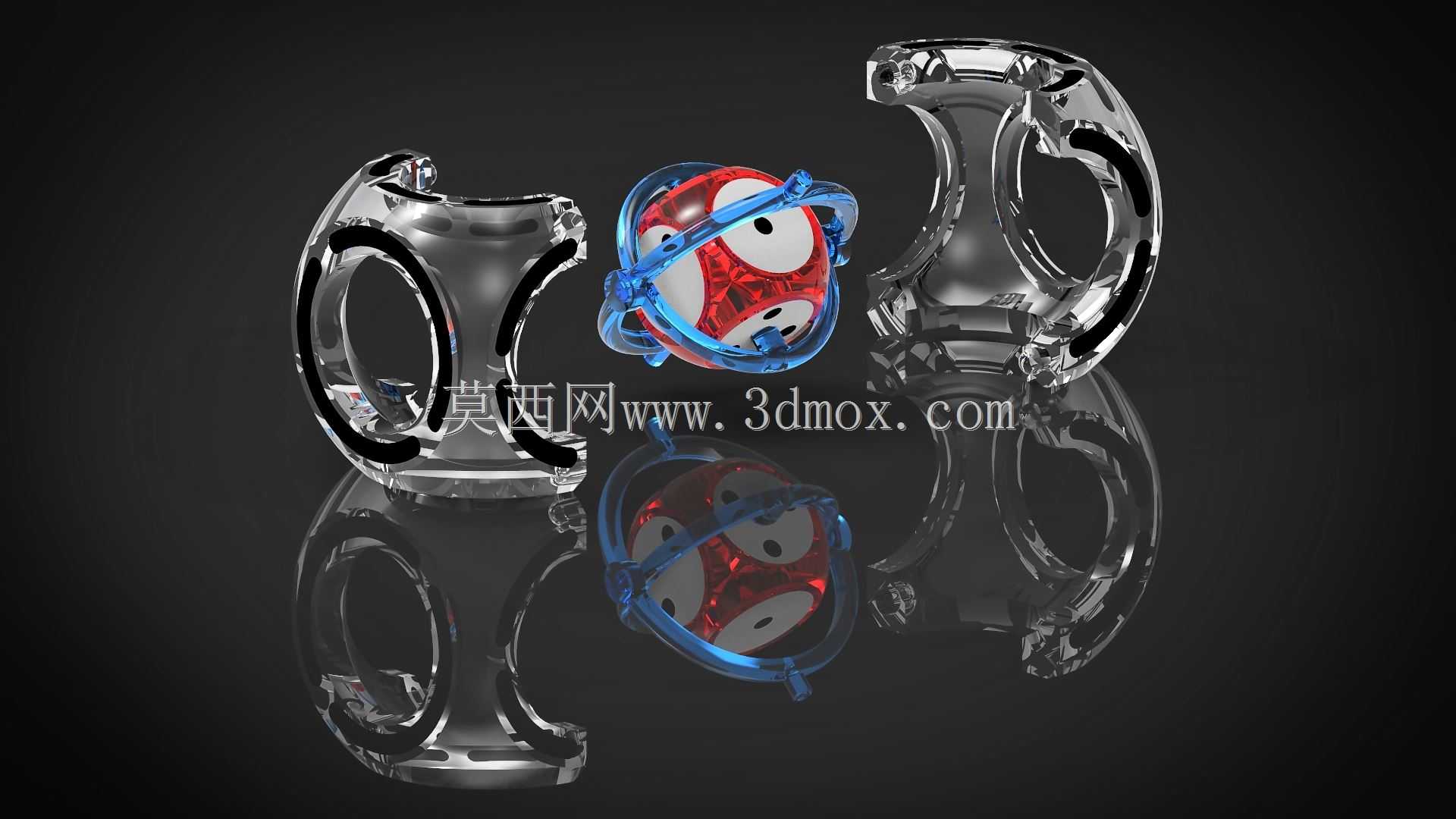

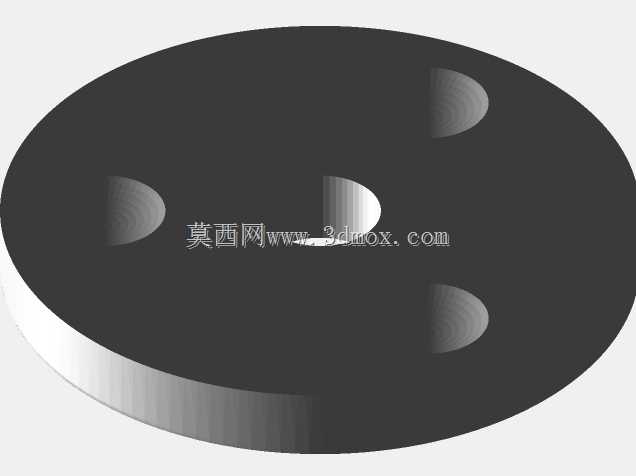

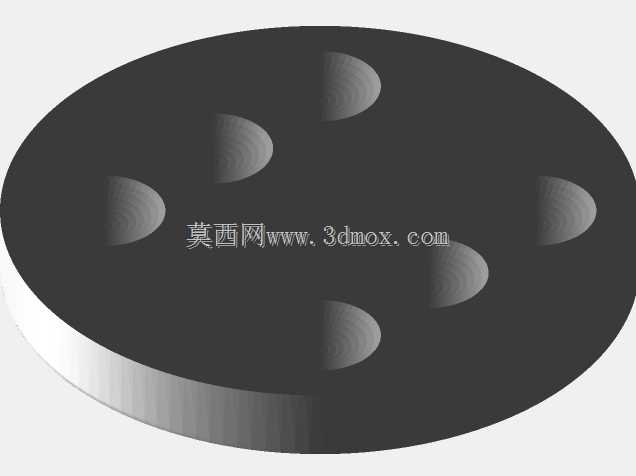

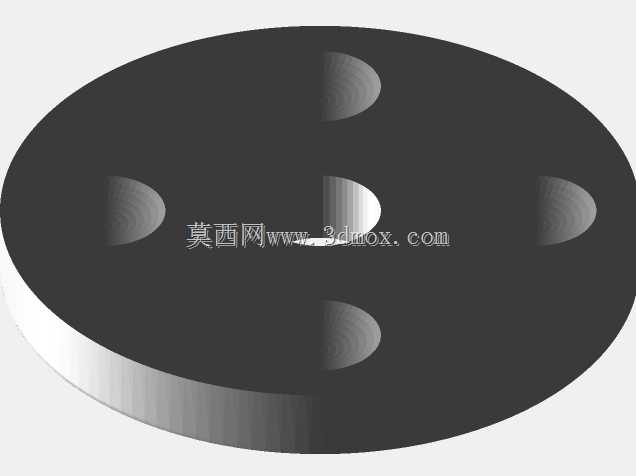

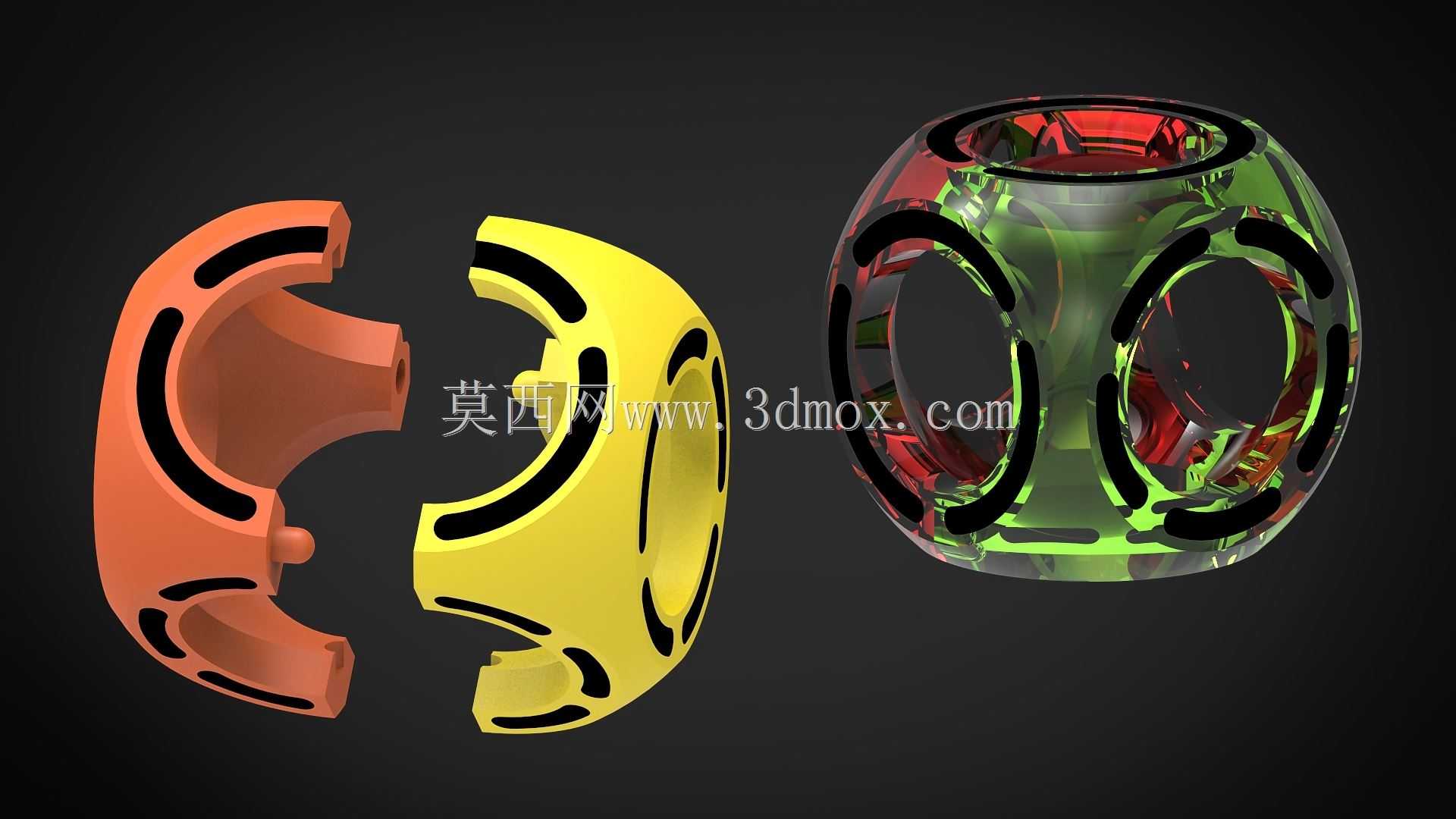

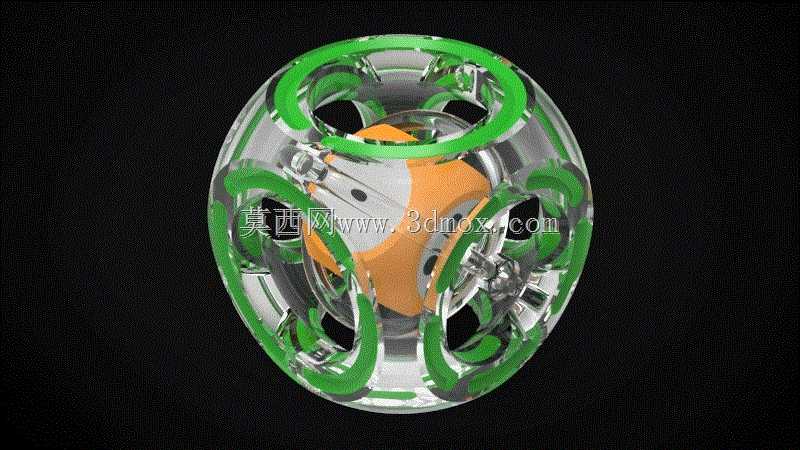

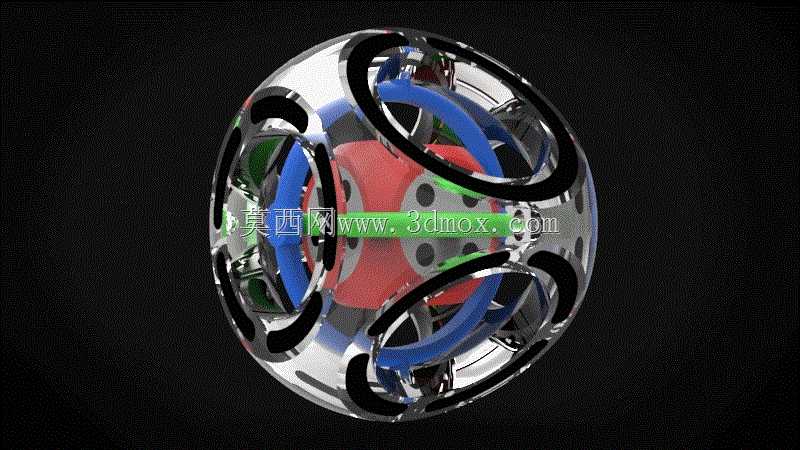

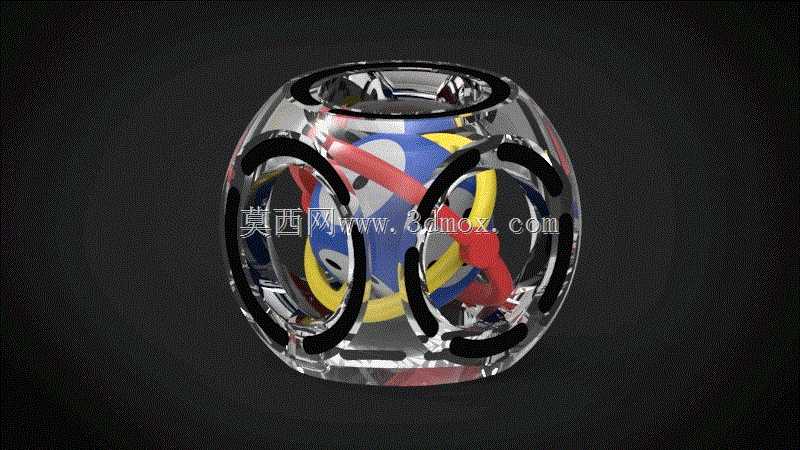

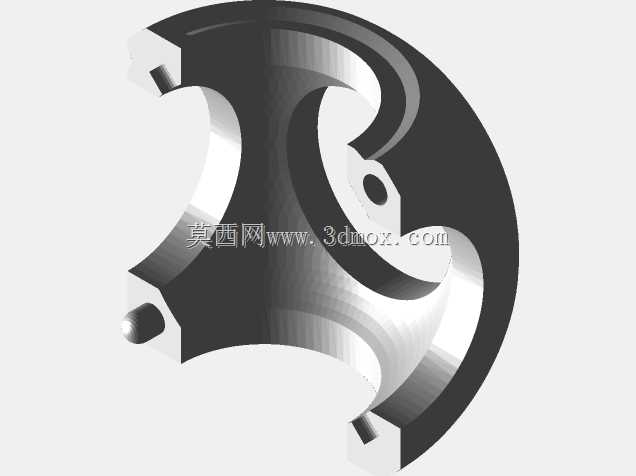

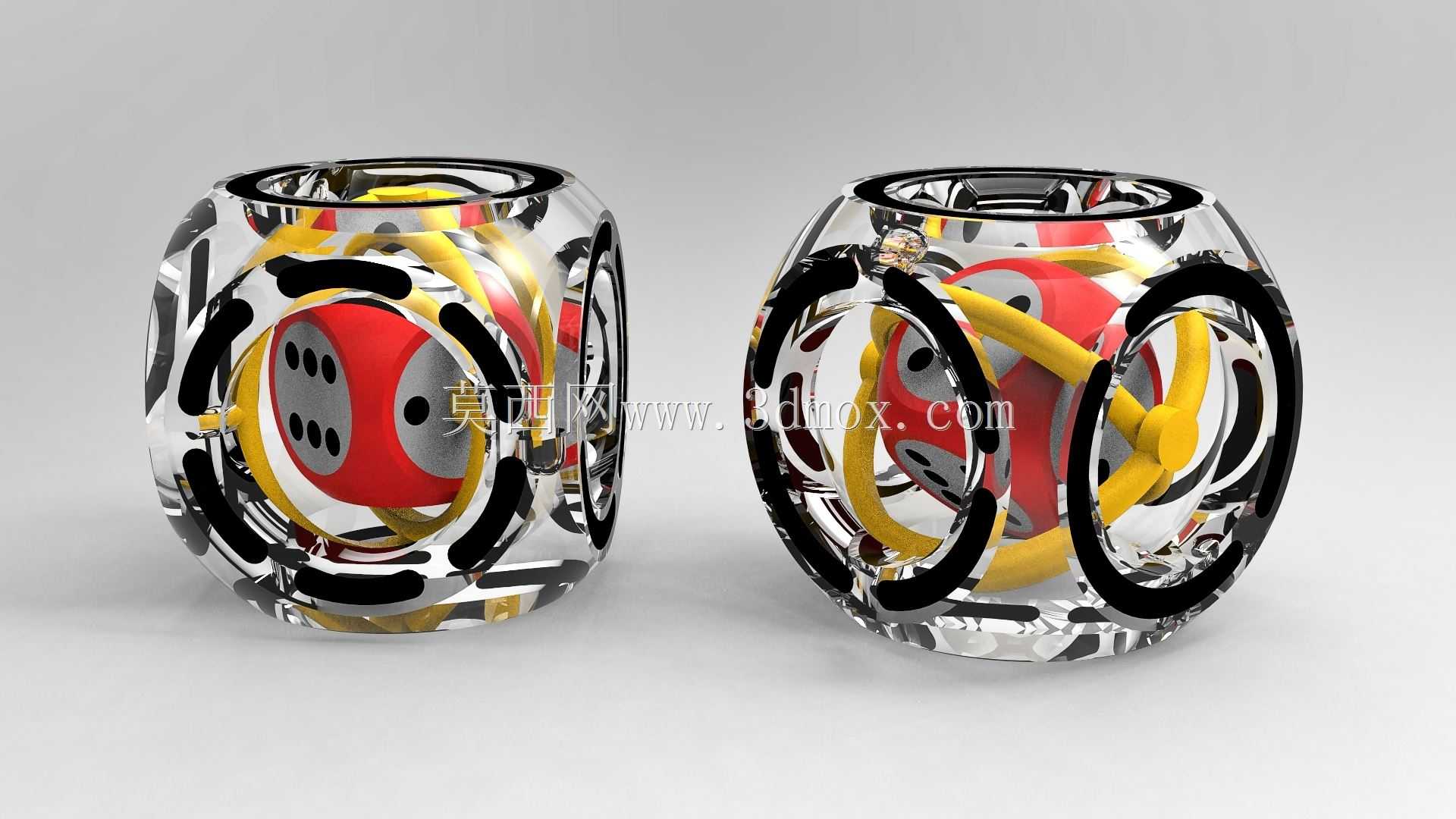

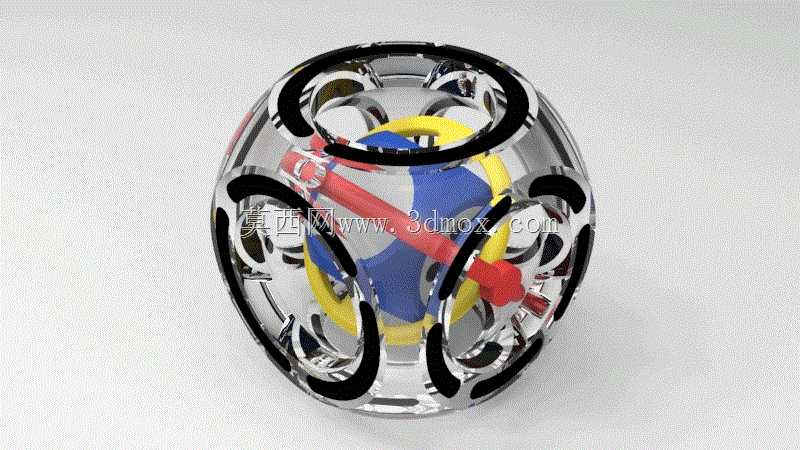

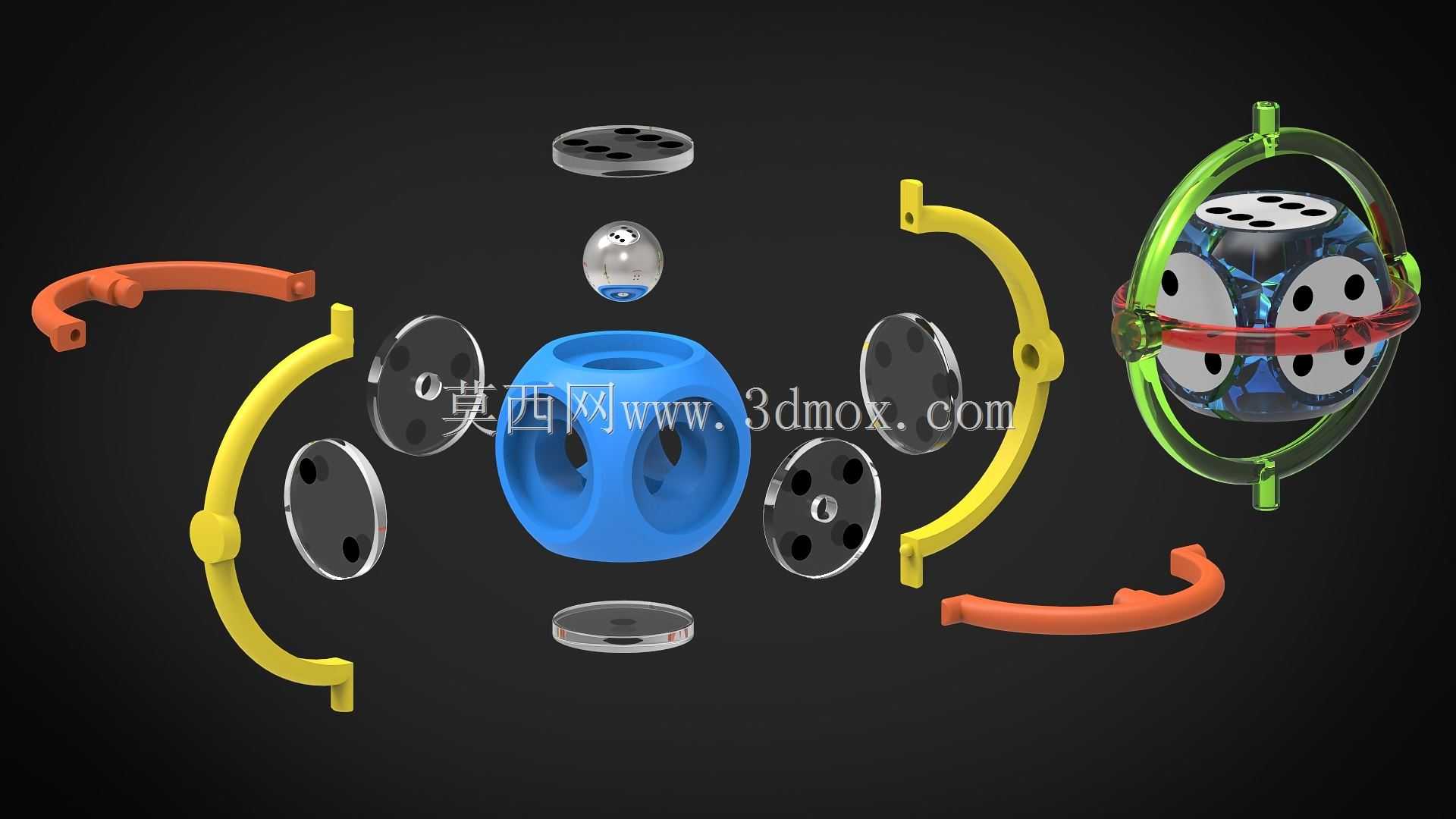

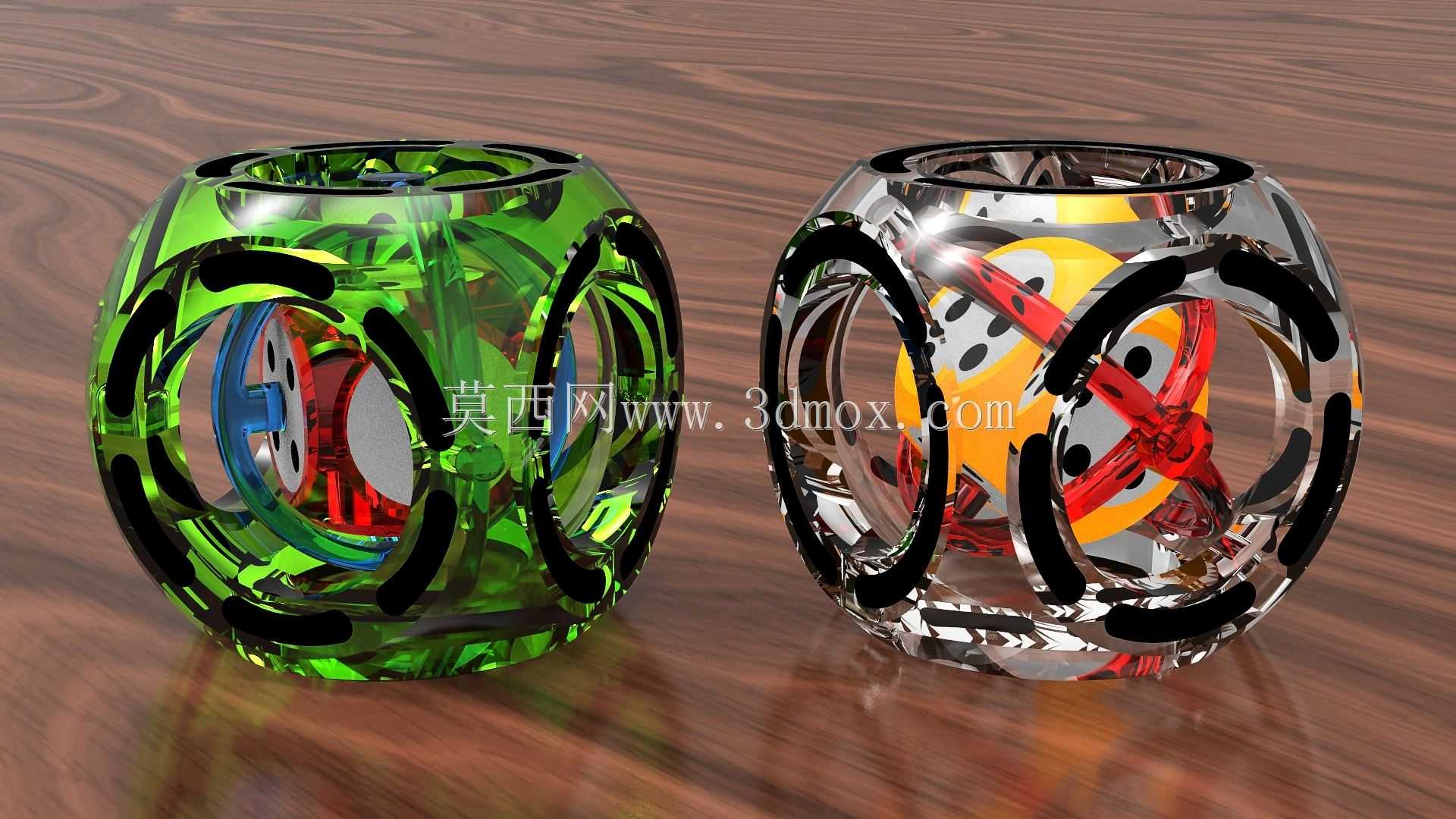

这类嵌套框架立方体结构，最初的设计出发点是探索空间嵌套传动的可行性，可应用在教学演示教具、创意机械摆件、小型空间旋转机构的原理验证场景中，也能为多自由度嵌套传动装置的结构设计提供参考思路。从结构功能来看，整套结构分为内外两层立方体框架，内层框架通过滚珠承载结构实现相对于外层框架的顺畅旋转，两个轴承环拆分设计，外层立方体同样做对半拆分处理，所有主组件都可实现无额外复杂紧固件的快速组装，仅在固定外层立方体两半部分与拆分轴承环的接缝处，需要使用适配的粘接剂完成接缝固定，大幅降低了装配难度，也方便后续对内部承载结构进行调整更换。设计过程中，承载滚珠的选型是核心考量点，常规滚珠轴承配套钢球可满足基础旋转需求，若需要提升内层框架旋转时的扭矩承载能力，可替换为直径6mm的铅球，依靠铅球自身的重量与材质特性，增大旋转接触时的摩擦力矩，让内层框架的旋转动作更具阻尼感，适配需要定角度停留的演示场景。整套结构的安装边界没有额外的突出安装位，外层立方体为规整的正六面体轮廓，可直接放置在平面台面上使用，不需要额外设计配套安装支架，外层框架的棱边做等宽处理，所有拼接接缝都设置在框架棱边的中线位置，粘接固定后不会破坏外轮廓的规整度，不会出现局部凸起影响整体外观的问题。从结构受力角度来看，滚珠承载的位置设置在内层立方体与外层立方体的接触面中心区域，旋转过程中载荷均匀分布在每一颗承载滚珠上，避免了局部应力集中导致的卡滞问题，由于结构未经过有限元力学分析，在实际3D打印制作时，需要根据选用的打印材料特性，适当调整轴承环与滚珠的配合间隙，若使用PLA等刚性偏低的打印材料，可将配合间隙放大0.1-0.2mm，抵消材料打印后的收缩变形，避免旋转过程中出现抱死情况。拆分式的组件设计也让后续的结构迭代更便捷，若需要调整内层框架的旋转阻尼，不需要重新打印整套结构，仅需更换承载滚珠或者调整轴承环的接触弧度即可，外层框架的两半部分采用定位止口设计，拼接时可自动对齐，不需要额外做对位校准，降低了手工装配的误差概率。
