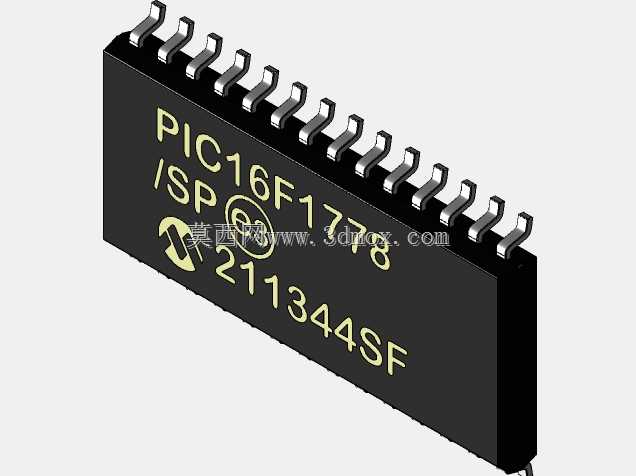

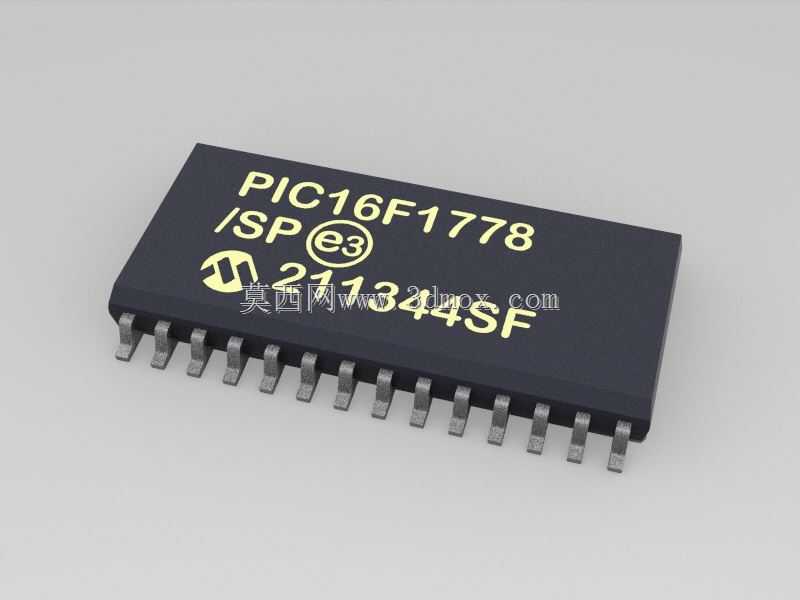

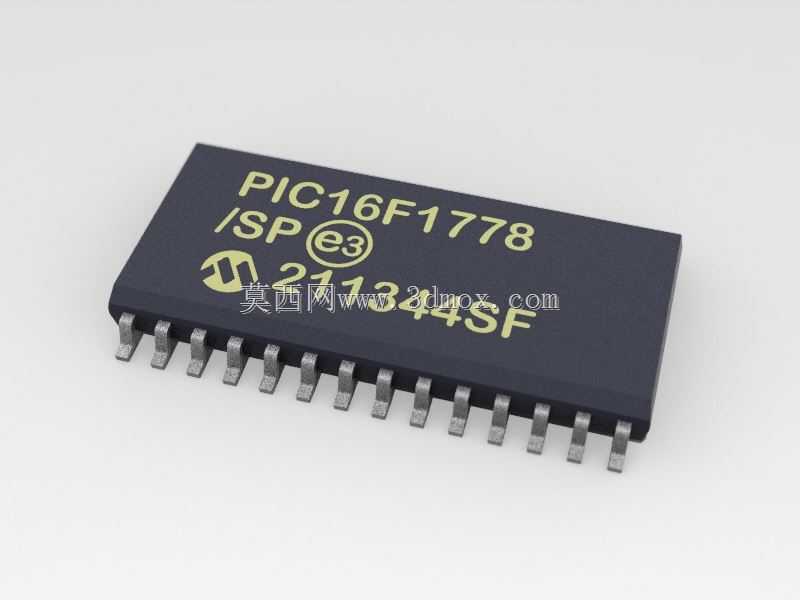

SOIC28封装PIC16F1778芯片三维结构

在工业控制板卡、小型智能传感节点、消费类电子控制模块的PCB布局布线阶段，精准的元器件三维结构是完成结构干涉校验、装配公差匹配的核心基础，这款SOIC28封装的PIC16F1778单片机三维结构，完全还原了量产贴片芯片的实际外形特征，能直接导入各类EDA结构协同环境中使用。从实际工程应用的角度看，这类8位PIC单片机常被部署在小型家电控制板、工业IO扩展模块、低功耗采集终端中，作为核心控制单元完成信号采集、逻辑运算、外设驱动的功能，其贴片封装的外形精度直接影响SMT产线的钢网开孔、吸嘴选型以及回流焊后的装配良率，因此三维建模阶段对细节的还原度要求极高。建模过程中首先参考了官方封装手册的尺寸边界，严格还原了本体的长宽厚参数，引脚的共面度公差控制在量产允许的0.1mm范围内，每一个鸥翼型引脚的弯折角度、伸出长度、引脚间距都完全匹配实际物料的测量值，避免在PCB装配仿真中出现引脚与焊盘错位、本体与周边高位元件干涉的问题。不同于简化的元器件示意模型，这个结构完整还原了芯片表面的标识印刷区域、引脚的金属倒角细节、本体边缘的注塑脱模斜度，在做整机结构装配检查时，可以精准模拟芯片与上方屏蔽罩、邻近接插件、散热结构的间隙，哪怕是0.2mm的装配余量也能准确校验。在实际选型使用中，这款单片机自带多通道ADC、PWM输出以及丰富的串行通讯接口，常被布置在板卡的边缘信号接入区域，周边往往搭配贴片电容、电阻以及接线端子，精准的三维模型能帮助结构工程师在布局阶段就规避掉后期打样才会发现的装配冲突，比如芯片本体过高顶住外壳、引脚伸出长度与焊盘设计不匹配导致的焊接缺陷、与周边电解电容的安全距离不足等问题。建模时还特意考虑了SMT生产过程中的吸嘴吸附区域，在模型顶部预留了符合产线要求的平整吸附面特征，方便做产线装配仿真时验证吸嘴取料的可行性，不需要二次修改模型就能直接导入生产仿真流程。对于做板卡结构设计的工程师来说，这类精准的元器件模型不需要反复对照实物测量尺寸，能直接调用完成布局，大幅缩短前期设计校验的周期，避免因为元器件尺寸偏差导致的打样返工，尤其在高密度板卡的设计中，每一个元件的外形精度都会影响整体的布局密度与装配可靠性，这类还原度足够的封装模型，是完成高质量板卡设计不可或缺的基础素材。
