金属管材环缝焊接接头结构设计

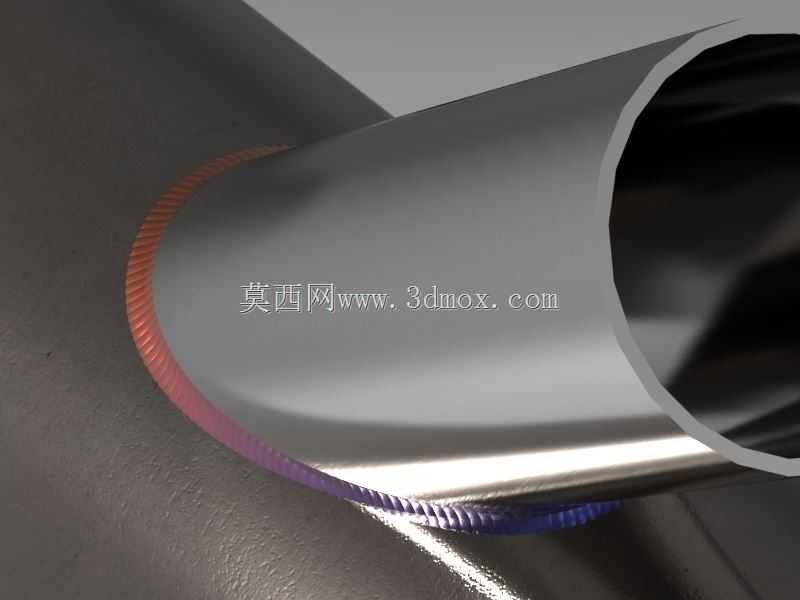

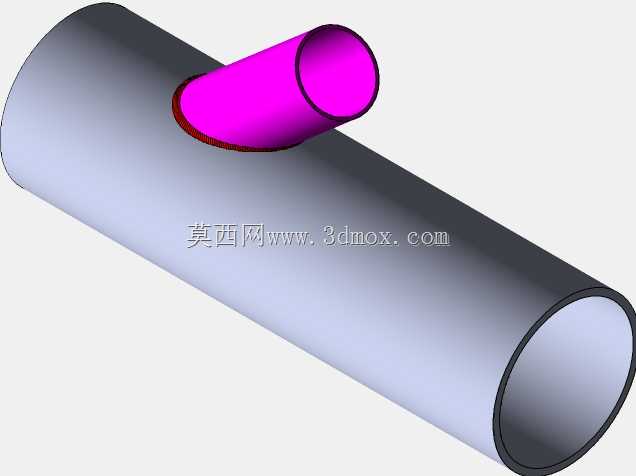

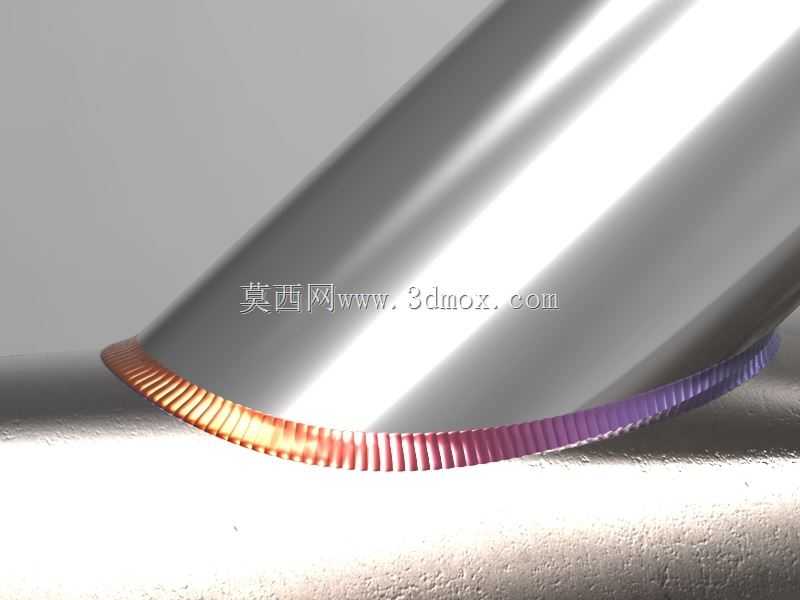

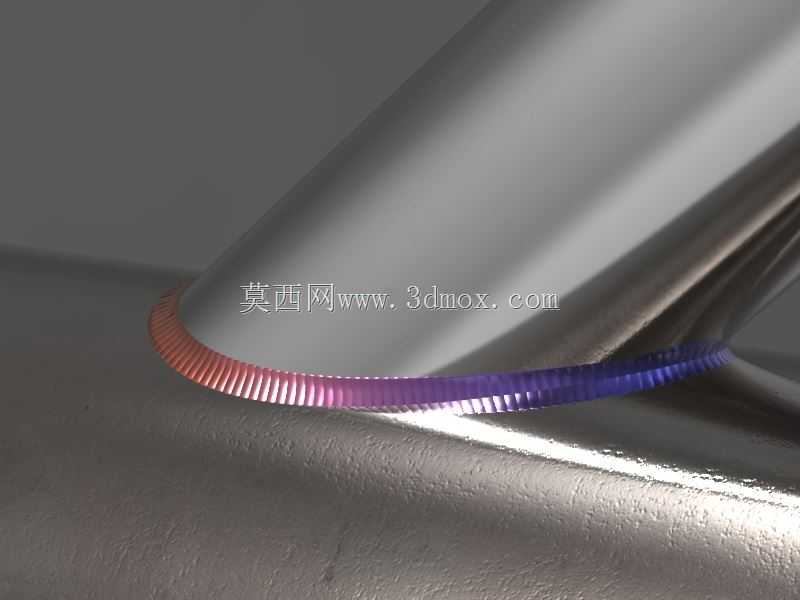

在承压管路、流体输送管网、金属结构件预制场景中，环向焊缝的成型质量直接决定构件的连接强度与密封可靠性，这款焊接结构的三维设计，核心围绕小口径薄壁金属管材的对接环缝焊接工况展开，还原了实际焊接作业后焊缝的成型形态与母材衔接特征。设计过程中首先考虑现场焊接的操作可达性，针对薄壁管材易焊穿、焊缝余高难控制的问题，在接头处预留了1.2mm的组对间隙，坡口角度设置为32度，匹配常规氩弧焊、二保焊的焊枪操作角度，无需额外定制异形焊枪即可完成全位置焊接作业。从安装边界来看，该接头适配外径60mm、壁厚3mm的圆形金属管材，焊缝成型后的余高控制在0.8-1.5mm区间，焊缝宽度均匀控制在5-6mm，既不会因为余高过大造成管路通径缩减、流体阻力升高，也不会因为余高不足导致接头强度低于母材强度。实际应用中，这类环缝焊接结构广泛用于车间压缩空气管路、液压系统回油管路、给排水金属管网、轻型钢结构支撑管的连接场景，相比法兰连接、卡套连接，焊接接头的密封性能更稳定，在长期振动、温度交变的工况下不会出现连接松动、介质渗漏的问题。设计时还重点考虑了焊后应力分布，焊缝与母材的过渡区域做了平滑圆弧处理，避免直角过渡造成的应力集中，减少焊后冷裂纹、疲劳断裂的风险，同时焊缝表面的成型纹理完全还原实际焊接作业的鱼鳞纹特征，可用于焊接工艺仿真、焊工操作培训的演示素材，也能为管路预制件的结构校核、焊后打磨余量计算提供直观的三维参照。针对不同焊接工艺的适配性，该结构预留了焊前定位焊点的布置位置，三点均布的定位焊点不会影响正式焊接的走枪路径，焊后定位焊点可完全融入正式焊缝，无需额外打磨去除，能有效提升现场组对焊接的作业效率。在结构校核层面，该接头的设计强度匹配母材等强要求，可承受1.6MPa的工作压力，满足常规工业管路的承压需求，同时焊缝的热影响区范围控制在3mm以内，不会对管材母材的金相组织造成过大影响，保证焊后管材的整体力学性能符合使用要求。
