金属铣削碾磨加工刀具切削工况结构

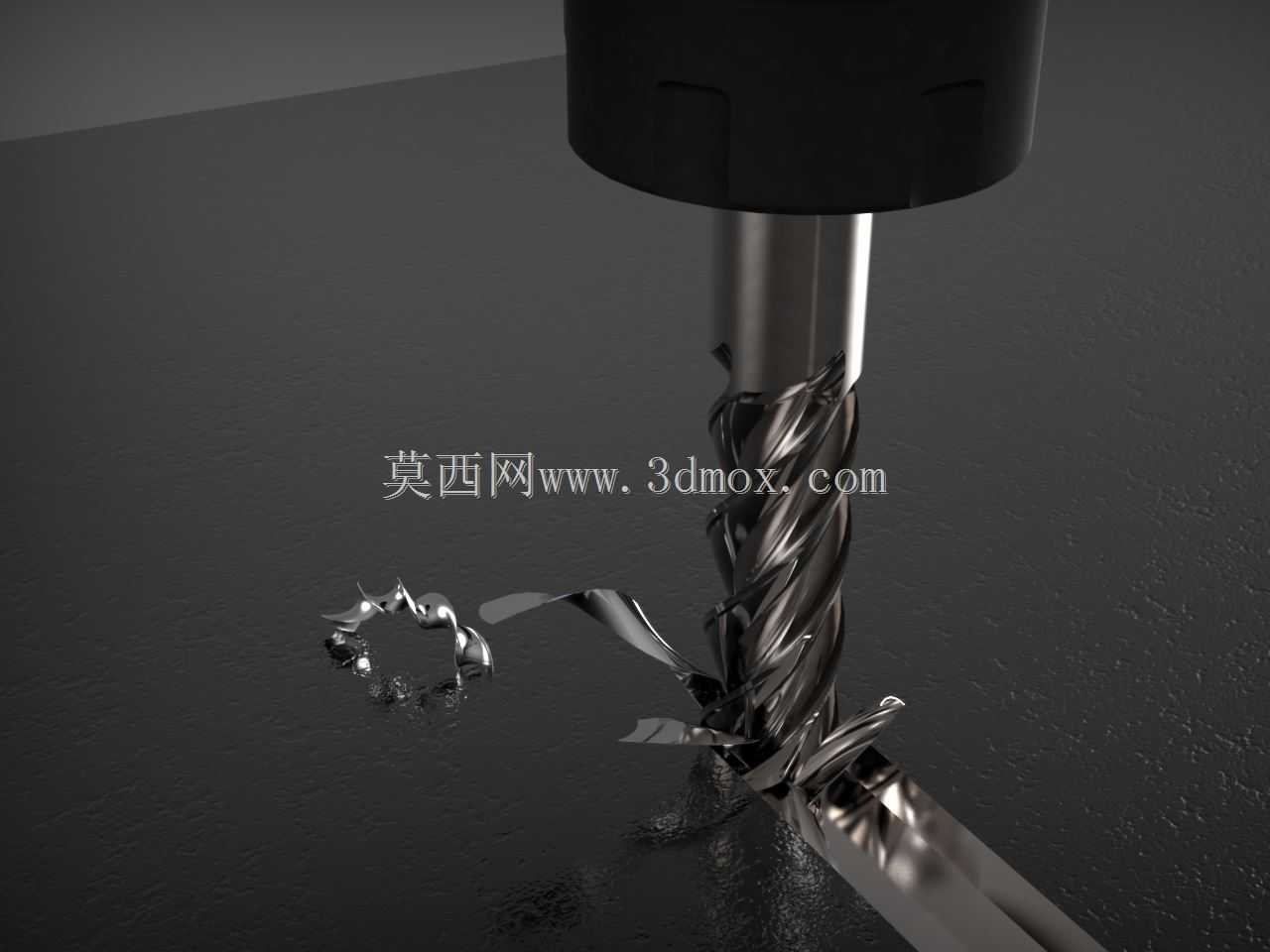

　　这套三维结构还原了立式铣削加工中刀具接触金属工件、形成连续切屑的真实碾磨切削工况，可直接用于机加工工艺仿真、刀具结构验证、切削教学演示等场景。在实际金属切削加工场景中，这类碾磨切削工况广泛出现在模具钢精加工、铝合金结构件开槽、通用五金零件平面铣削等工序里，刀具的螺旋槽结构、切削刃角度、排屑空间设计，直接决定加工过程中的排屑顺畅度、工件表面加工质量、刀具自身的使用寿命。从结构设计逻辑来看，模型完整还原了硬质合金立铣刀的核心结构：刀杆部分采用等直径圆柱设计，匹配常规弹簧夹头刀柄的装夹公差，装夹段长度符合通用ER夹头的夹持深度要求，可直接适配加工中心、数控铣床的标准刀柄接口，无需额外做装夹适配修改。切削部分采用多刃螺旋槽设计，

　　螺旋角选取了加工中常用的30度区间，这个角度的设计平衡了切削刃的锋利度与刀体刚性，既可以保证切削时刃口顺利切入金属基体，又能避免螺旋角过大导致刀体刚性不足、加工振颤的问题。刃口部分做了微小的倒棱处理，还原了实际量产刀具的刃口钝化工艺特征，这个细节在做切削力仿真的时候尤为关键，没有倒棱的刃口模型会出现仿真切削力偏大、刃口应力集中失真的问题。模型同时还原了切削过程中形成的卷曲切屑形态，切屑的卷曲半径、流出方向完全匹配螺旋槽排屑的实际走向，切屑与刀具前刀面的接触区域、切屑断裂的形态都参考了45号钢干切工况下的真实切屑样本，可用于排屑路径干涉检查，验证加工过程中切屑是否会刮伤已加工表面、是否会缠绕刀具造成加工故障。

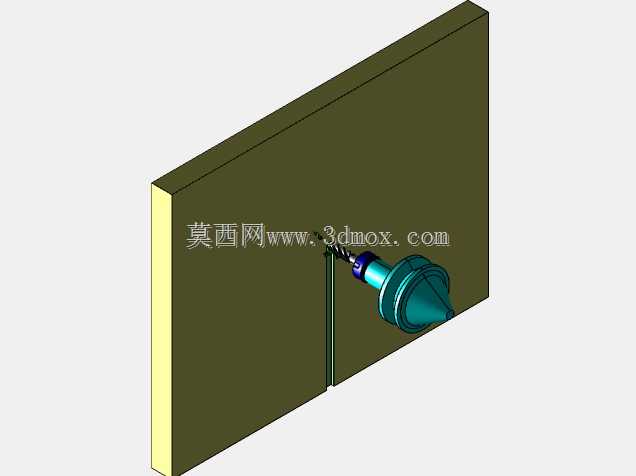

　　工件部分还原了已加工表面与待加工表面的分界，加工出的槽宽与刀具直径匹配，槽壁的表面纹理走向符合螺旋刃走刀的进给痕迹特征，可用于表面粗糙度形成机理的演示，帮助工艺人员理解进给量、刃口跳动对加工表面质量的影响。在安装边界层面，模型中刀具的伸出长度、刀具与工件的相对位置参考了实际加工中的常用悬伸比，悬伸长度控制在刀具直径的3倍以内，这个参数是现场加工中避免振刀的常用经验值，模型里的相对位置可直接导入切削仿真软件，无需重新调整装配关系就能直接做切削力、切削热的仿真计算。从功能特性来看，这套结构没有做过度的简化，刀具的芯厚变化、排屑槽的抛光面特征、刀柄装夹定位面都做了准确还原，既可以用于加工前的工艺干涉检查，验证刀具走刀路径中是否会与夹具、

　　工件非加工区域发生碰撞，也可以用于刀具设计阶段的结构验证，对比不同螺旋角、不同芯厚尺寸下的排屑效果与刀体刚性差异。在实际教学场景中，这套结构可以直观展示金属切削过程中三个变形区的形态：第一变形区的金属剪切滑移、第二变形区的切屑与前刀面摩擦、第三变形区的已加工表面与后刀面挤压，相比平面示意图更具空间立体感，能帮助刚接触机加工的技术人员快速理解碾磨切削的核心原理。做三维建模的时候，切屑部分的形态没有采用规则的螺旋扫描特征，而是参考实际切削的切屑样本做了自由形态调整，还原了切屑在流出过程中遇到阻碍产生的微小弯折、边缘撕裂特征，避免了理想化模型与实际工况脱节的问题。刀具的后角设计也符合实际加工参数，后角角度选取了8度的通用加工角度，既保证了后刀面不会与已加工表面产生过大摩擦，又保证了刃口的强度，适合加工大部分常见的黑色金属与有色金属材料。
