遥控车用液压弹簧减震器三维结构设计

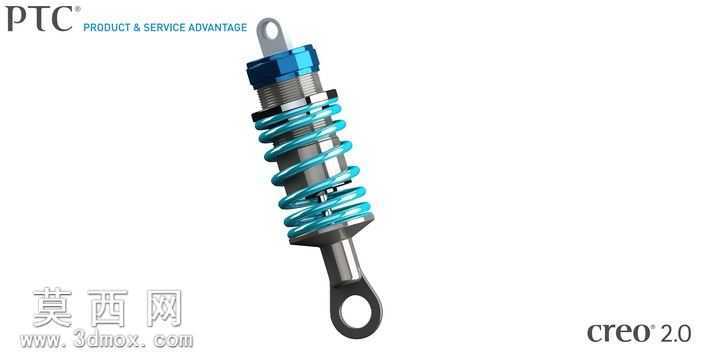

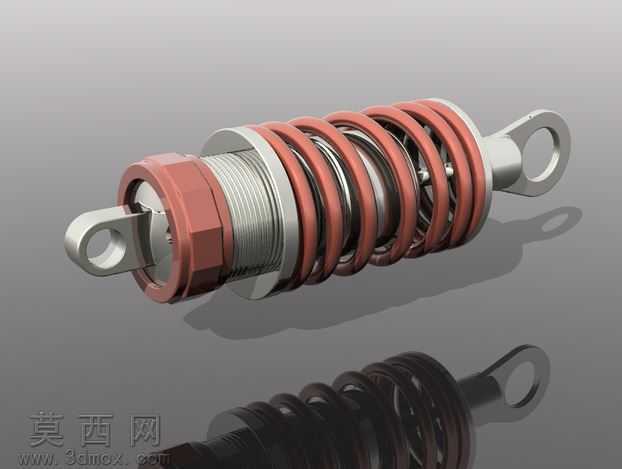

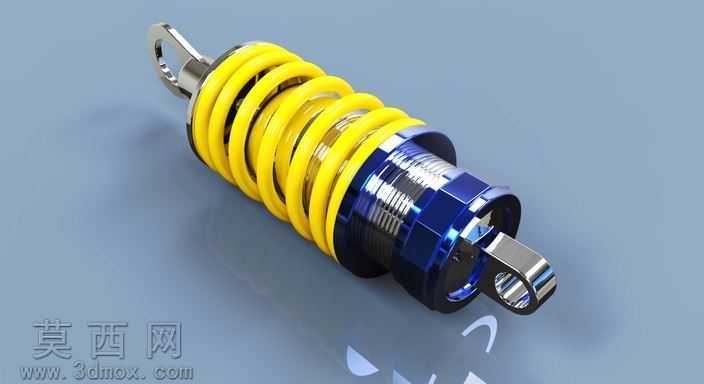

本模型为遥控车辆配套的液压弹簧式减震器三维设计作品，建模过程采用Creo2.0完成全参数化结构搭建，严格按照遥控模型车的避震功能需求进行尺寸比例设定，整体结构还原真实车用减震器的核心组成逻辑。建模阶段首先完成上下连接吊耳的结构绘制，上端吊耳采用单孔铰接结构设计，下端吊耳采用环形铰接孔结构，二者分别对应遥控车车架与摇臂的安装点位，铰接孔位置做了圆角过渡处理，避免应力集中同时保证安装配合精度。中部核心结构分为阻尼筒体与螺旋弹簧两部分，阻尼筒体采用分层式结构设计，上部设置螺纹调节段，可通过旋转调节环改变弹簧预紧压力，适配不同车重与行驶路况的避震需求，筒体表面做了防滑纹理的细节建模，还原真实调节结构的操作特征。螺旋弹簧采用等节距圆柱螺旋结构建模，弹簧线径、中径、有效圈数均按照遥控模型的受力需求设定，弹簧与筒体之间预留合理的活动间隙，保证压缩回弹过程中不会出现结构干涉。材质渲染阶段针对不同部件做了差异化材质设定，上下吊耳采用哑光金属材质模拟钢制构件的质感，阻尼筒体部分做了金属电镀与蓝色阳极氧化的分色处理，还原改装款模型减震器的外观特征，螺旋弹簧采用亮面蓝紫色电镀材质，突出弹簧的金属光泽与结构轮廓，调节环与密封部件采用深色哑光工程塑料材质，区分不同功能部件的视觉层次。结构设计上充分考虑减震器的工作逻辑，阻尼筒体内部预留了虚拟的液压腔空间，弹簧的压缩行程与阻尼筒的伸缩行程做了匹配设定，保证模型在虚拟装配与运动仿真过程中可实现真实的压缩回弹动作，上下铰接点的转动自由度也做了对应约束，可直接导入遥控车整车装配体中完成悬挂系统的配合验证。整体模型细节完整，各部件之间的装配关系清晰，既还原了真实减震器的功能结构，又适配遥控模型车的尺寸比例要求，可用于遥控车改装设计参考、模型结构教学演示以及3D打印实物制作的结构参考。
