直列四缸发动机曲轴活塞组件三维设计

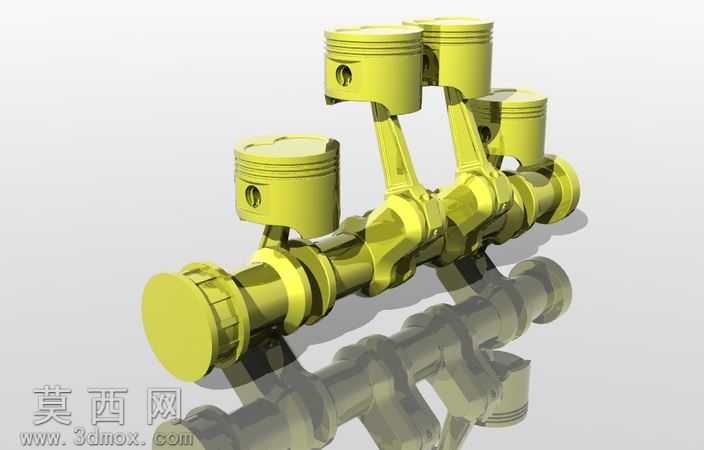

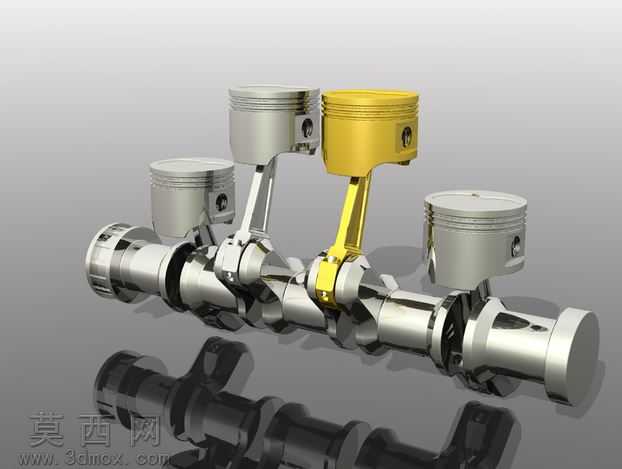

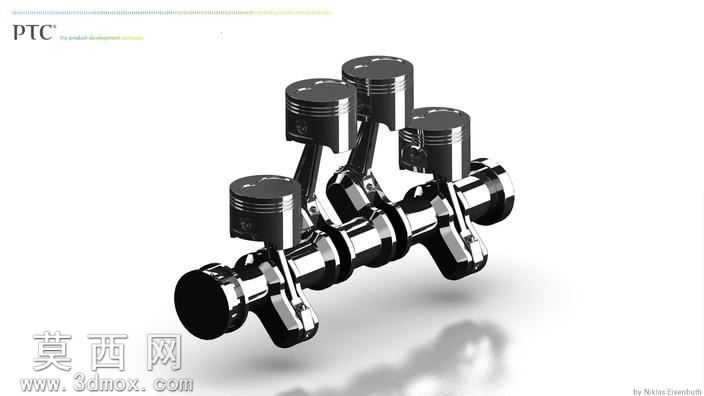

本作品为直列四缸内燃机核心曲柄连杆机构的三维建模成果，是创作者开展引擎项目设计的首个核心功能模块，建模过程依托Creo Elements/Pro 5.0平台完成全参数化设计，完整还原了四缸动力单元的核心运动结构。建模阶段首先完成整体布局规划，严格遵循直列四缸发动机的做功间隔角与缸心距设计规范，确定曲轴的主轴颈、连杆轴颈的相对位置与偏心距参数，保证四个活塞的运动相位差符合180度曲轴转角的设计要求，确保后续运动仿真中动力输出的平顺性。零件建模过程中，对曲轴的平衡块结构、油道开孔、轴颈过渡圆角，活塞的环槽结构、销座加强筋、裙部型线，以及连杆的杆身截面、大小头衬套安装位等细节都做了精准还原，所有配合尺寸均预留了合理的工程公差，符合实际零部件的装配逻辑。材质与渲染阶段，针对曲轴、活塞、连杆等金属零部件，采用高反光镀铬金属材质，调整材质的粗糙度、反射率与环境光遮蔽参数，还原机加工金属零件的表面质感，渲染时采用柔和的顶光与侧补光组合，突出零件的曲面轮廓与金属光泽，同时在部件下方添加柔和的投影效果，增强模型的空间立体感与真实感。结构设计上，完整呈现了曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的核心传动逻辑，四个活塞分别通过连杆与曲轴的四个连杆轴颈对应连接，平衡块的布局充分考虑了曲轴高速旋转时的动平衡需求，可直观展示四缸发动机的核心动力传递路径，为后续完整引擎模型的搭建、运动仿真验证以及工程分析提供了可靠的基础模型支撑，也可作为内燃机结构教学、动力系统方案展示的数字化参考模型。
