数控加工中心用高精度刀柄结构设计

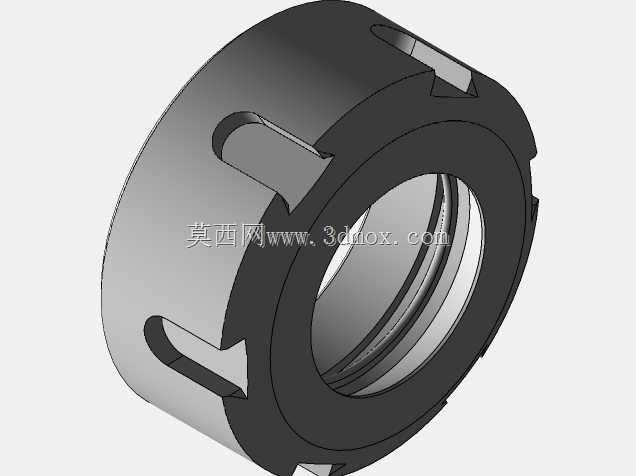

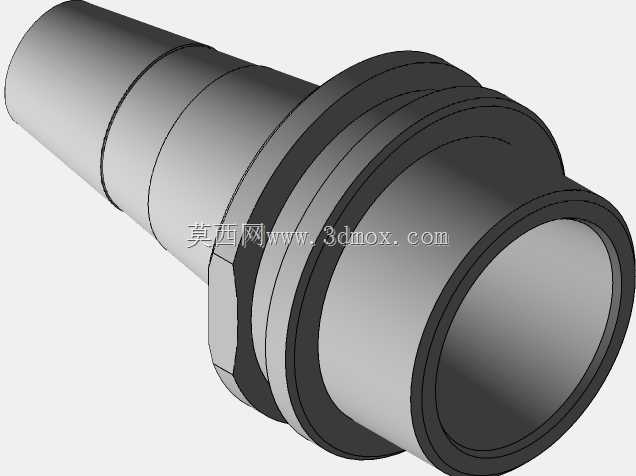

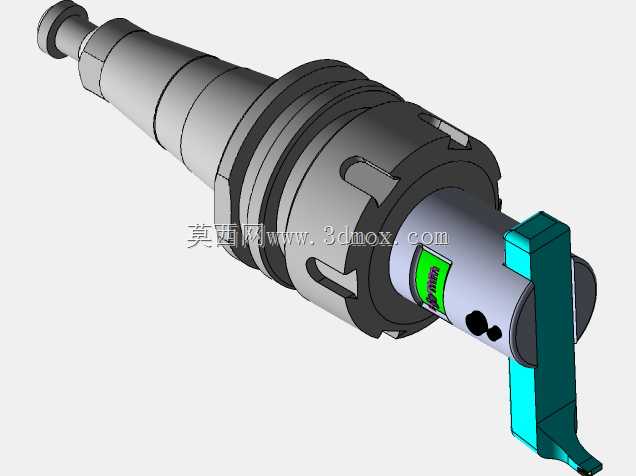

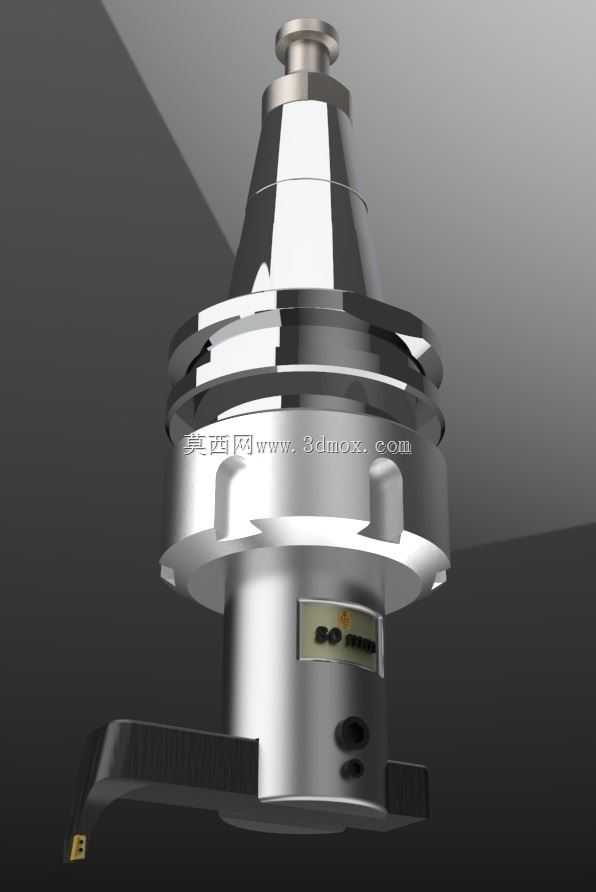

这款刀柄结构主要适配立式加工中心、数控铣床等金属切削设备，承担刀具与主轴之间的刚性连接作用，是机加工环节中直接影响加工精度、表面质量与切削稳定性的核心功能部件。从实际加工场景来看，这类刀柄常应用于模具钢、铝合金、结构钢等材质的铣削加工工序，不管是平面开粗、型腔铣削还是端面精修工序，都需要依靠刀柄的装夹精度保证刀具的径向跳动控制在合理区间，避免加工过程中出现振纹、让刀甚至崩刀的问题。设计过程中首先要匹配主流加工中心的主轴锥孔规格，锥面配合的接触精度需要达到相关标准要求，保证高速旋转状态下的动平衡性能，减少主轴轴承的额外负载，延长主轴使用寿命。刀柄上部的拉钉结构完全对应主轴拉爪的夹紧尺寸，安装时可以实现自动换刀过程中的精准定位，换刀重复定位精度能够满足批量加工的一致性要求。中部的法兰端面设计有对应的驱动卡槽，和主轴端面键配合传递切削扭矩，避免重切削工况下刀柄与主轴出现相对转动，保障大进给量切削时的动力传输稳定性。下部的刀具装夹部位采用高精度内孔设计，配合对应的锁紧结构可以稳固夹持不同直径的铣刀，装夹后刀具的悬伸长度可以根据加工深度需求调整，同时兼顾刚性与加工可达性，针对深腔加工场景也能保证足够的支撑强度，减少刀具颤振。外形设计上充分考虑了加工过程中的排屑空间，刀柄外轮廓做了圆滑过渡处理，避免加工时飞溅的切屑磕碰、缠绕在刀柄表面，同时减少高速旋转时的风阻，降低加工过程中的噪音。安装边界方面，刀柄的整体长度、最大外径都经过尺寸校核，既可以适配普通规格的刀库换刀空间，不会在自动换刀过程中出现干涉，也能满足常规零件加工的行程范围，不需要额外调整机床的软限位参数。日常使用中，这类刀柄配合对应的刀具动平衡校正，可以适配较高的主轴转速，满足精加工工序对高转速、低振动的要求，同时锥面经过硬化处理，长期反复装夹也不会出现磨损导致的精度下降，降低生产环节的工装损耗成本。
