赫克五轴立式加工中心内部结构

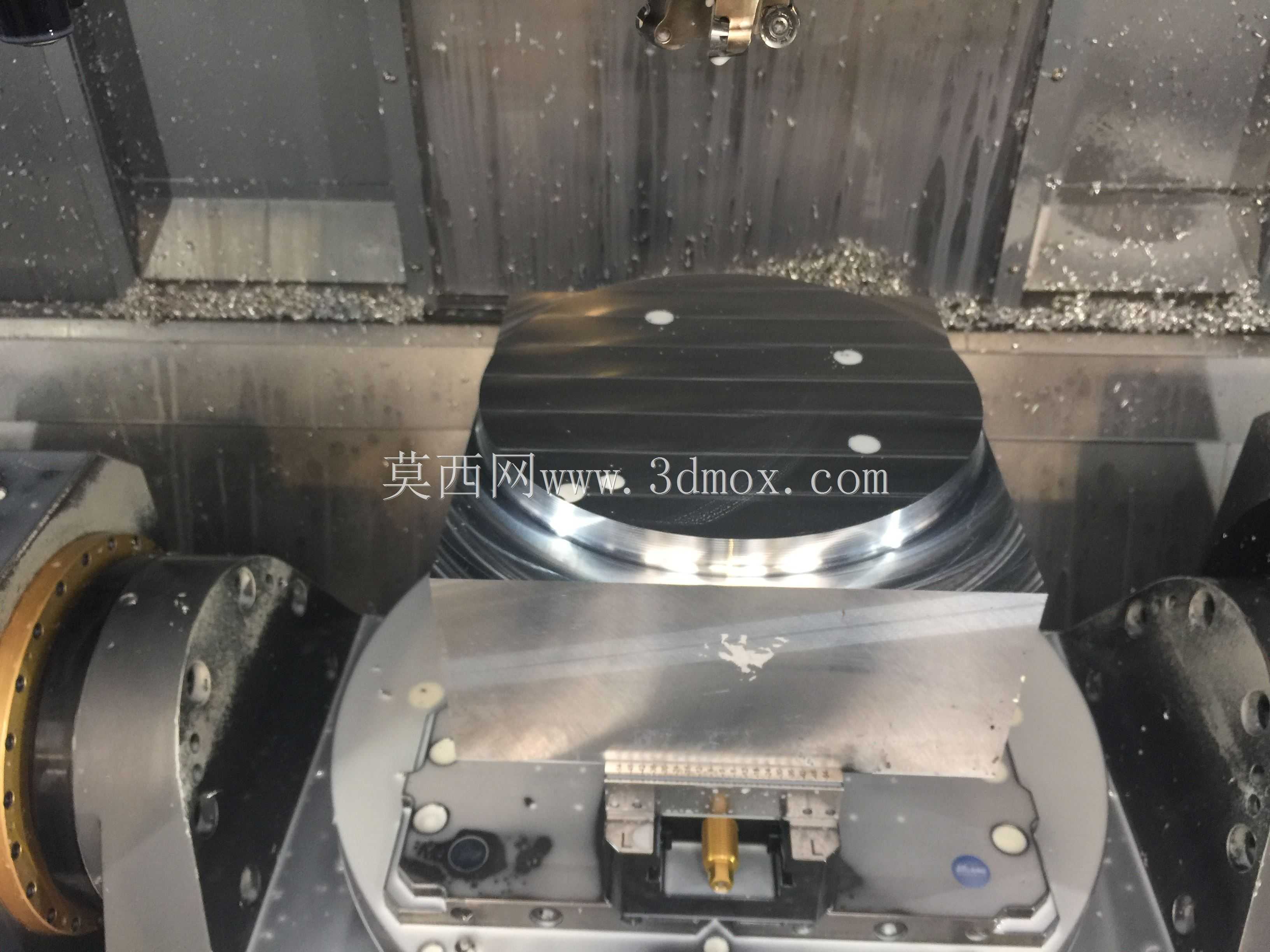

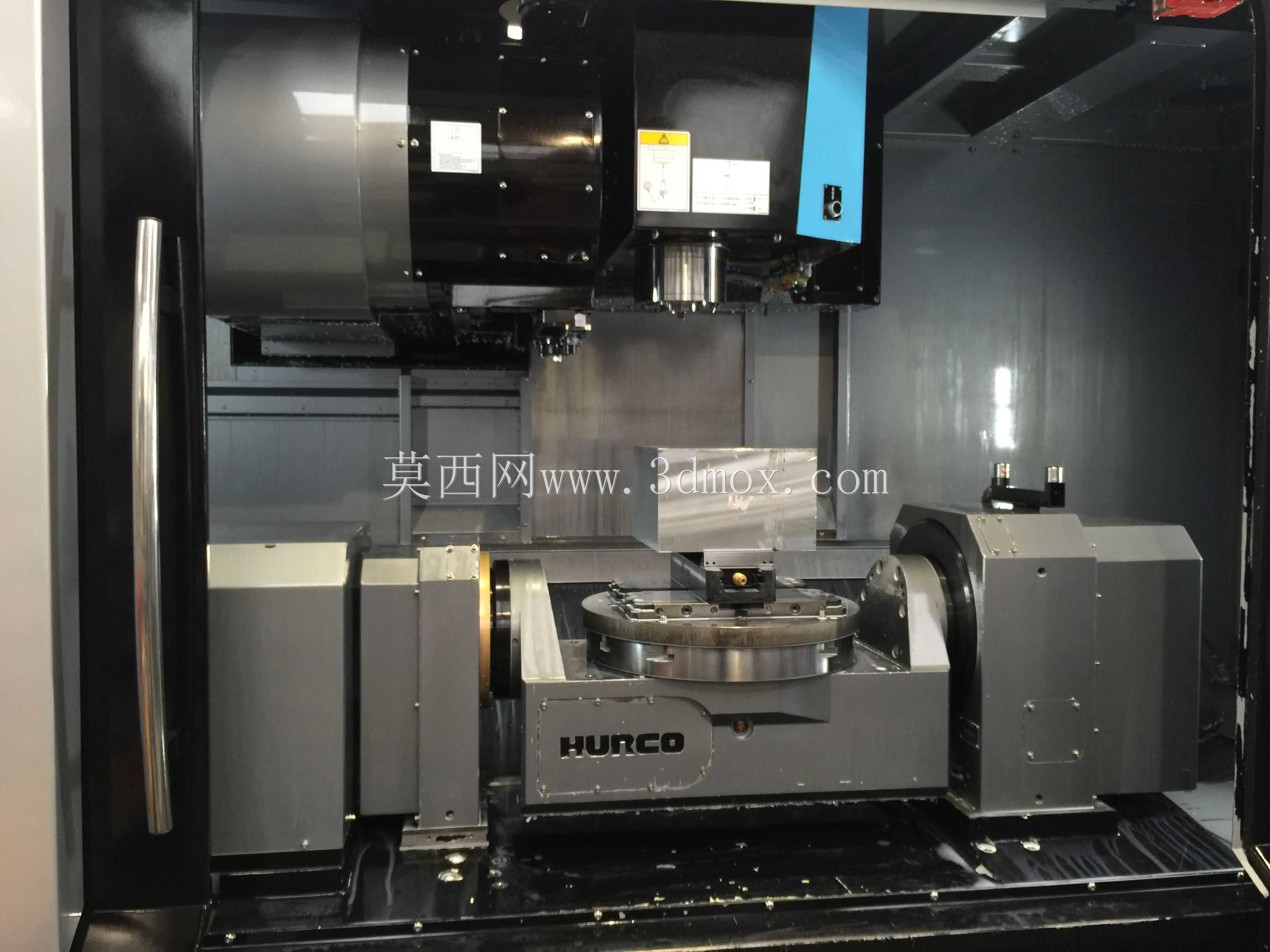

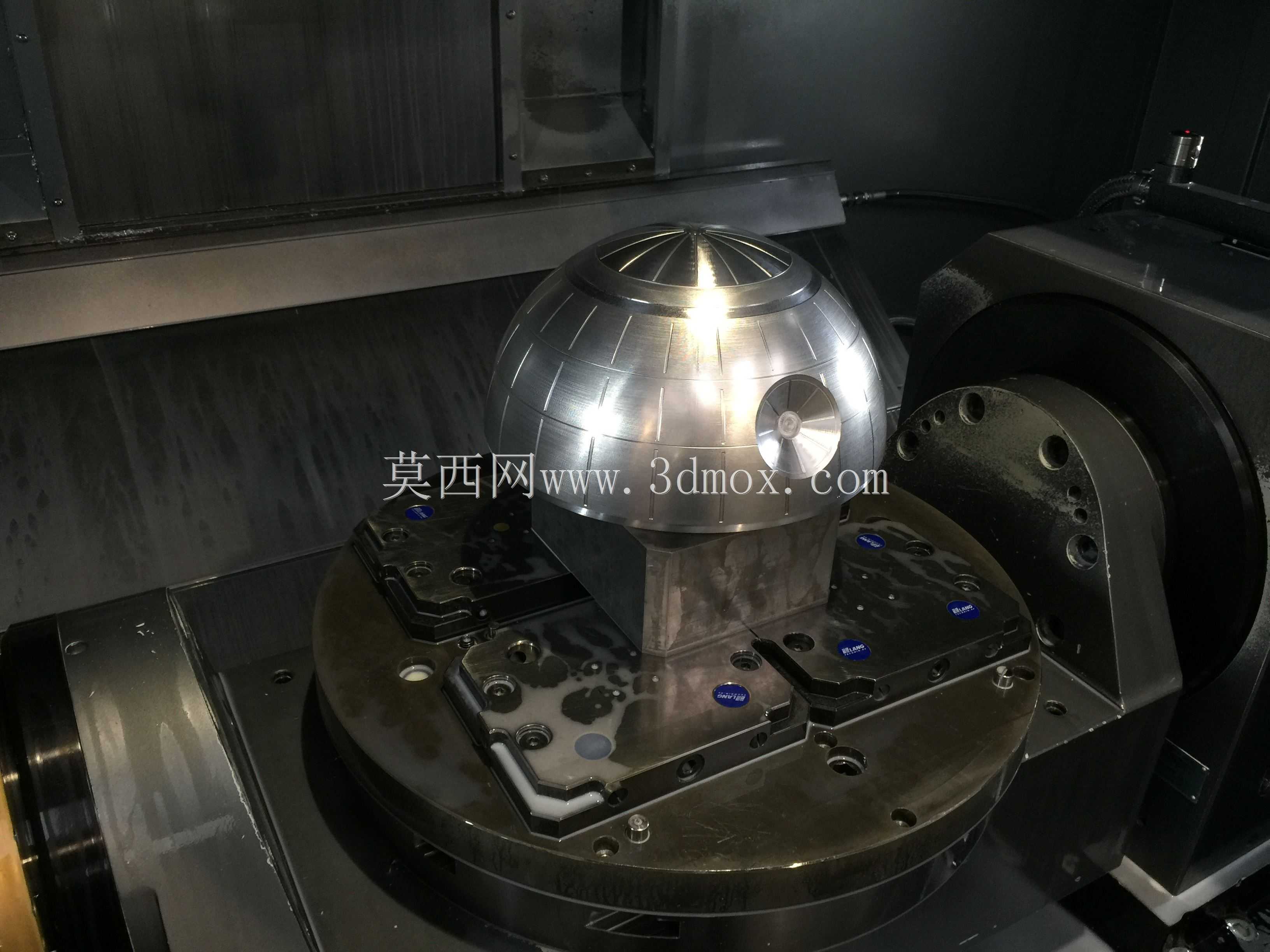

这套三维结构完整还原了立式五轴加工中心的腔体内部布局，可直接用于产线规划阶段的设备占位校核、操作空间干涉验证，也能作为数控实训场景的教学演示载体，帮助刚接触五轴设备的工艺人员快速理解双转台结构的运动逻辑。从实际加工场景来看，这类设备主要面向复杂曲面类零件的一次装夹成型，覆盖航空结构件、精密模具型腔、小型复杂传动件的铣削、钻铰、镗孔工序，能避免多次装夹带来的定位误差，缩短中小批量复杂零件的加工周转周期。模型里清晰呈现了主轴单元的安装位置，主轴端面到工作台面的极限行程、Z向安全移动边界都做了1:1还原，设计时参考了同类型设备的实际参数，主轴鼻端到工作台中心的最小距离、最大伸出量都符合实际加工的行程范围，能直接用于夹具设计时的干涉预判，避免定制的工装夹具超出设备的运动包络。双转台结构是这套模型的核心还原部分，回转工作台的直径、A轴摆动的角度范围、C轴旋转的限位边界都和实际设备一致，转台表面的T型槽布局、定位基准孔位置都做了细节还原，做工艺方案时可以直接在模型上模拟零件装夹位置，验证刀具在不同摆角下是否会和转台、夹具发生碰撞。设备的防护门开合行程、操作面板的安装位置、内部排屑空间的预留也都在模型里有所体现，做车间布局时可以直接套用模型尺寸，预留出足够的设备维护、工件上下料的操作空间，不需要再反复核对设备样本的二维尺寸。内部的钣金防护结构、导轨安装位置、丝杠传动的布局也做了简化但精准的还原，能帮助结构设计人员理解立式五轴机床的刚性设计逻辑，观察主轴与立柱的连接方式、转台与床身的固定形式，在做同类设备的改型设计时可以作为结构参考，规避运动部件与固定防护之间的干涉问题。模型里的刀库安装位置、换刀机械手的运动路径也做了对应还原，做自动化产线对接时，可以直接参考这个模型的换刀空间，设计机床的自动门开合机构、工件上下料的机械手取放位置，确保产线联动时不会出现空间冲突。
