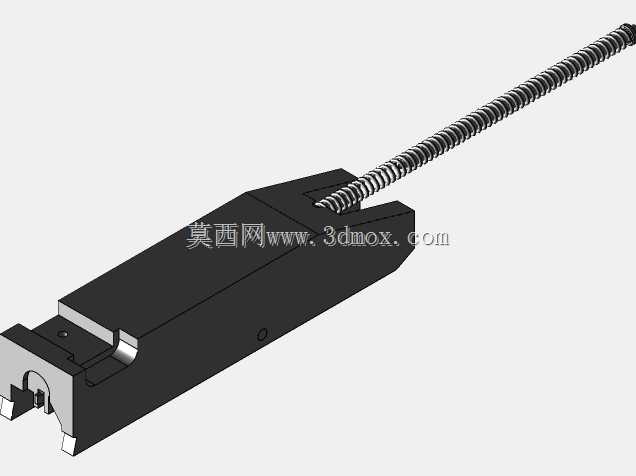

马林22Lr自动螺栓结构三维数模

这款自动螺栓构件主要适配小口径轻武器的自动供弹机构，在民用射击运动器材、轻武器教学实训教具的结构开发场景中，常作为核心动作部件参与整套自动循环的动力传递与位置锁止。从实际装配逻辑来看，该构件的主体基座采用长条形切削式结构，前端设置有与机匣导轨配合的卡接定位槽，安装时可直接嵌入机匣的导向滑槽内，无需额外设计转接固定件，能有效控制整套机构的装配累积误差。构件尾部延伸出的螺旋复位簧导杆，在装配时需要与机匣尾部的簧座孔保持同轴度，导杆表面的螺旋槽结构并非用于螺纹连接，而是为复位簧提供稳定的伸缩导向，避免弹簧在高频往复动作中出现径向偏移、卡滞的问题。在功能实现层面，该螺栓在自动循环过程中需要完成推弹入膛、击发位置锁止、抽壳抛壳、次发弹药待进的整套连贯动作，因此主体基座的侧面预留了与拉机柄、抛壳挺配合的卡槽结构，卡槽的位置精度直接影响整套机构的动作可靠性，建模时需要严格控制各配合面的形位公差，尤其是前端弹膛贴合面的平面度，需保证闭锁状态下的贴合密闭性。设计过程中优先考虑了动作行程的边界控制，螺栓的前后往复行程需要与弹匣的供弹高度、抛壳窗的开口位置完全匹配，行程过长会导致构件尾部碰撞机匣端盖，行程过短则会出现推弹不到位、抽壳失败的故障。从安装边界来看，该构件的主体宽度适配常规小口径机匣的内部安装槽尺寸，顶部的让位槽结构为击针的往复运动预留了足够空间，底部的斜面结构在复进行程中可顺利抬起弹匣内的次发弹药，完成供弹动作的衔接。建模时对各棱角位置做了微小的倒角处理，既避免了装配过程中锐边划伤操作人员，也能减少动作过程中与相邻构件的刮擦阻力，提升整套机构的动作流畅度。
