伸缩式美工裁切刀结构设计方案

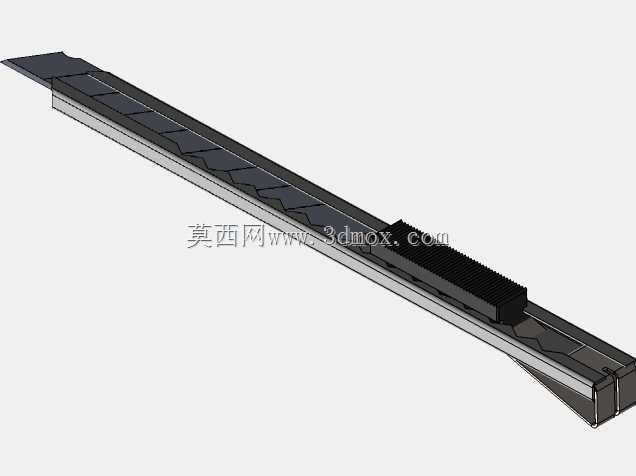

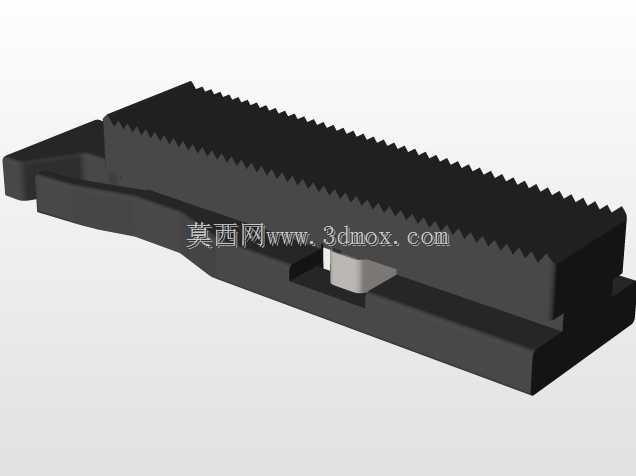

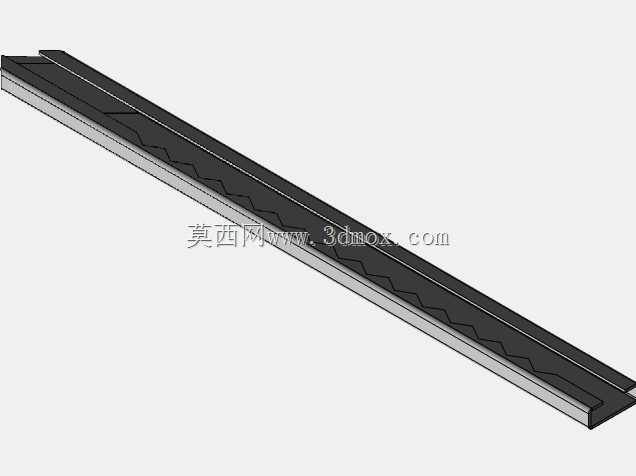

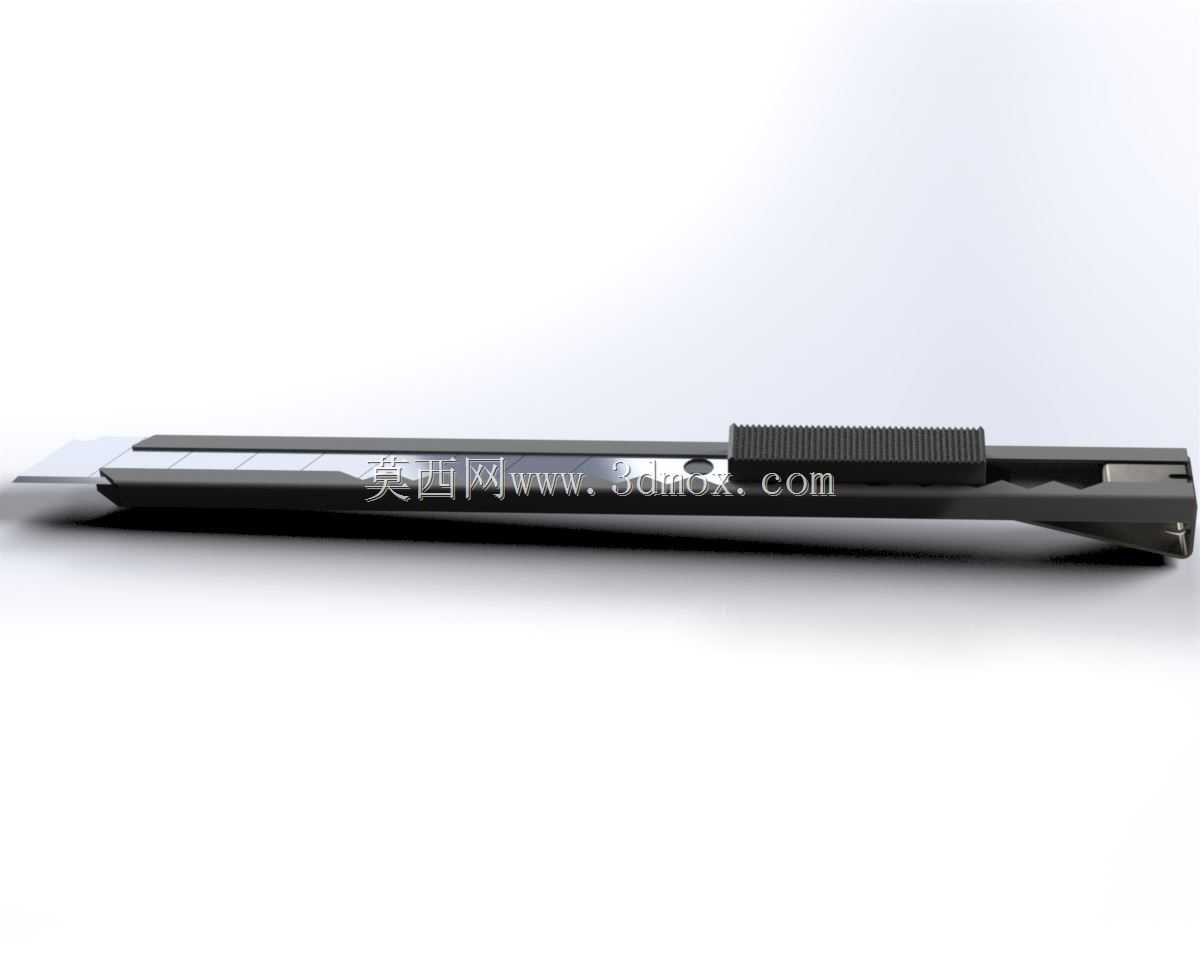

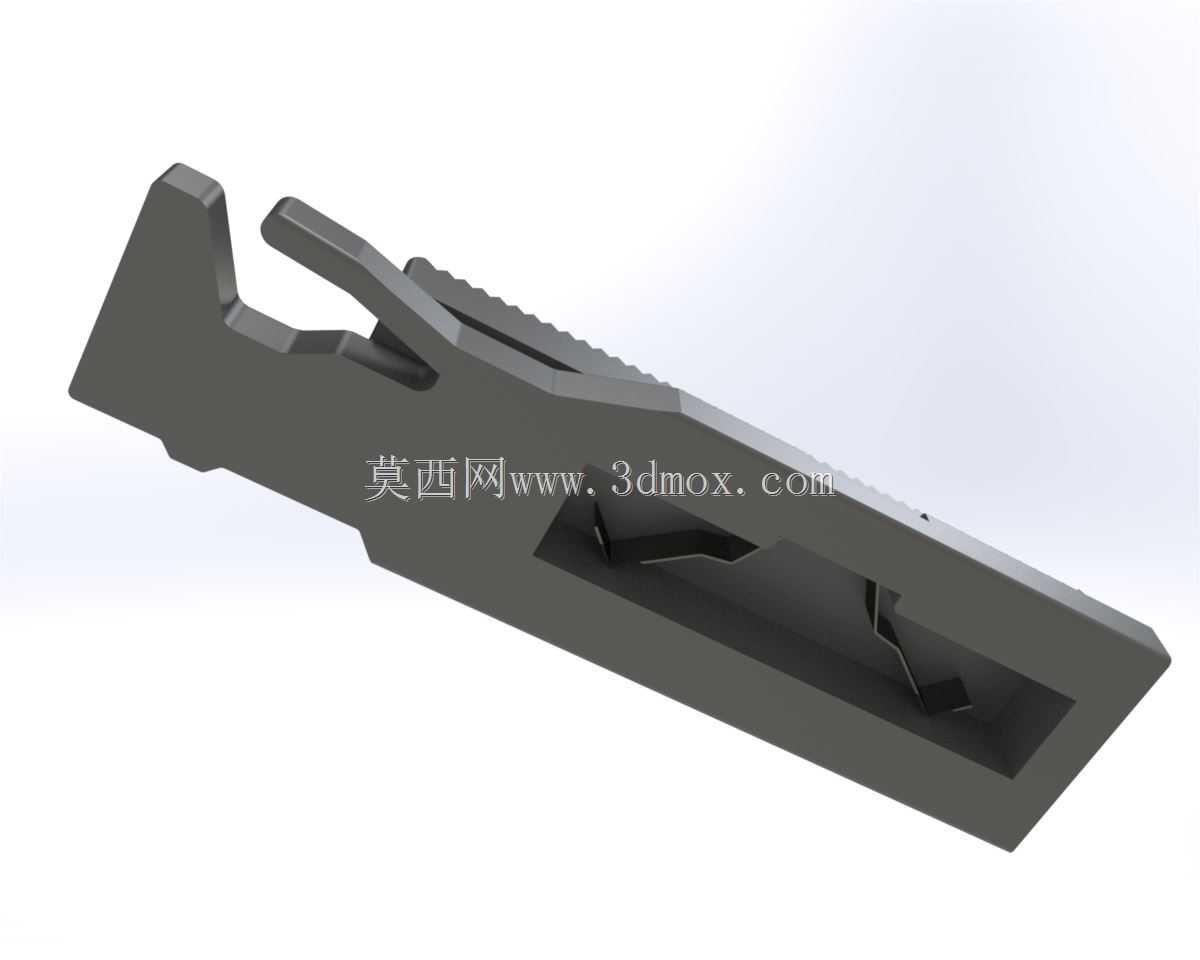

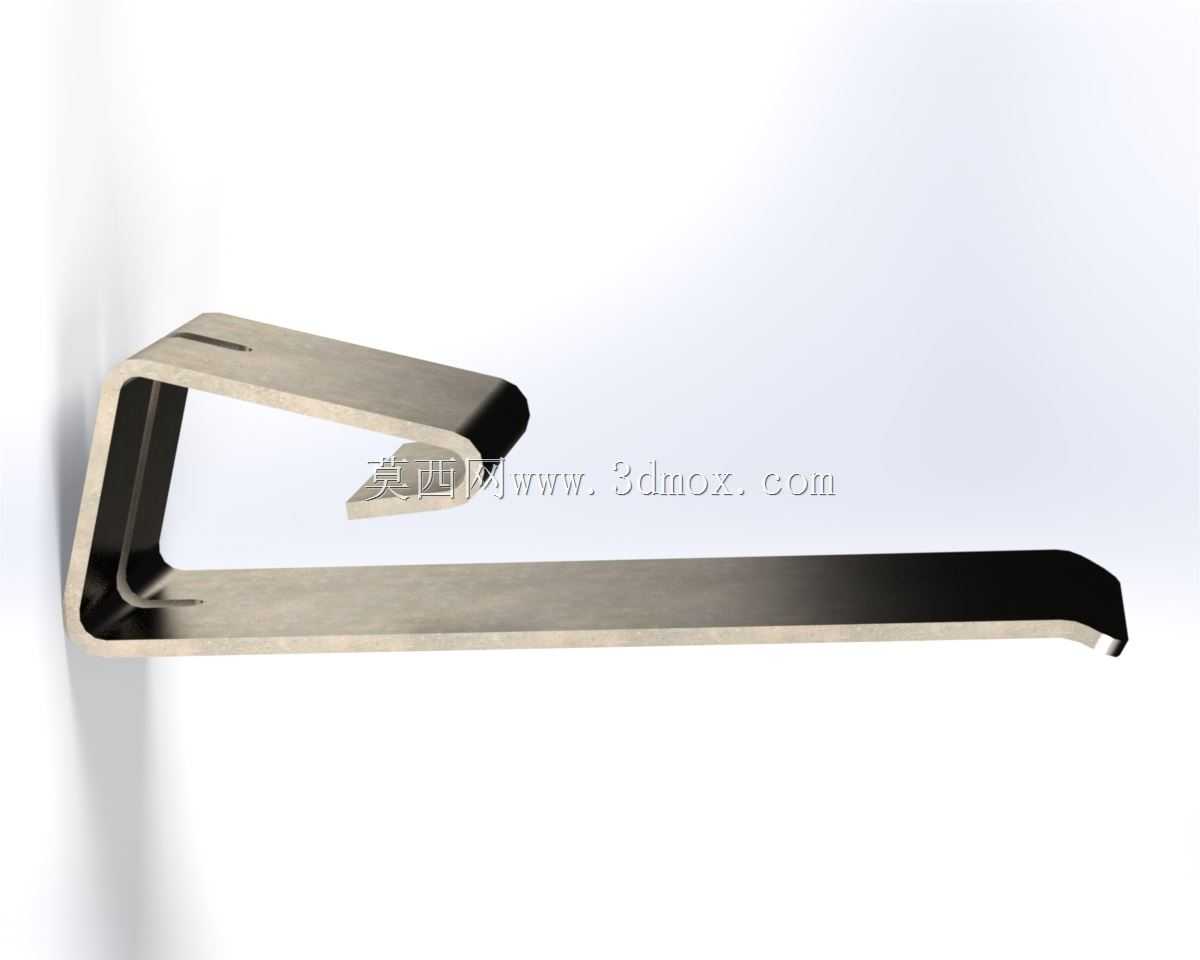

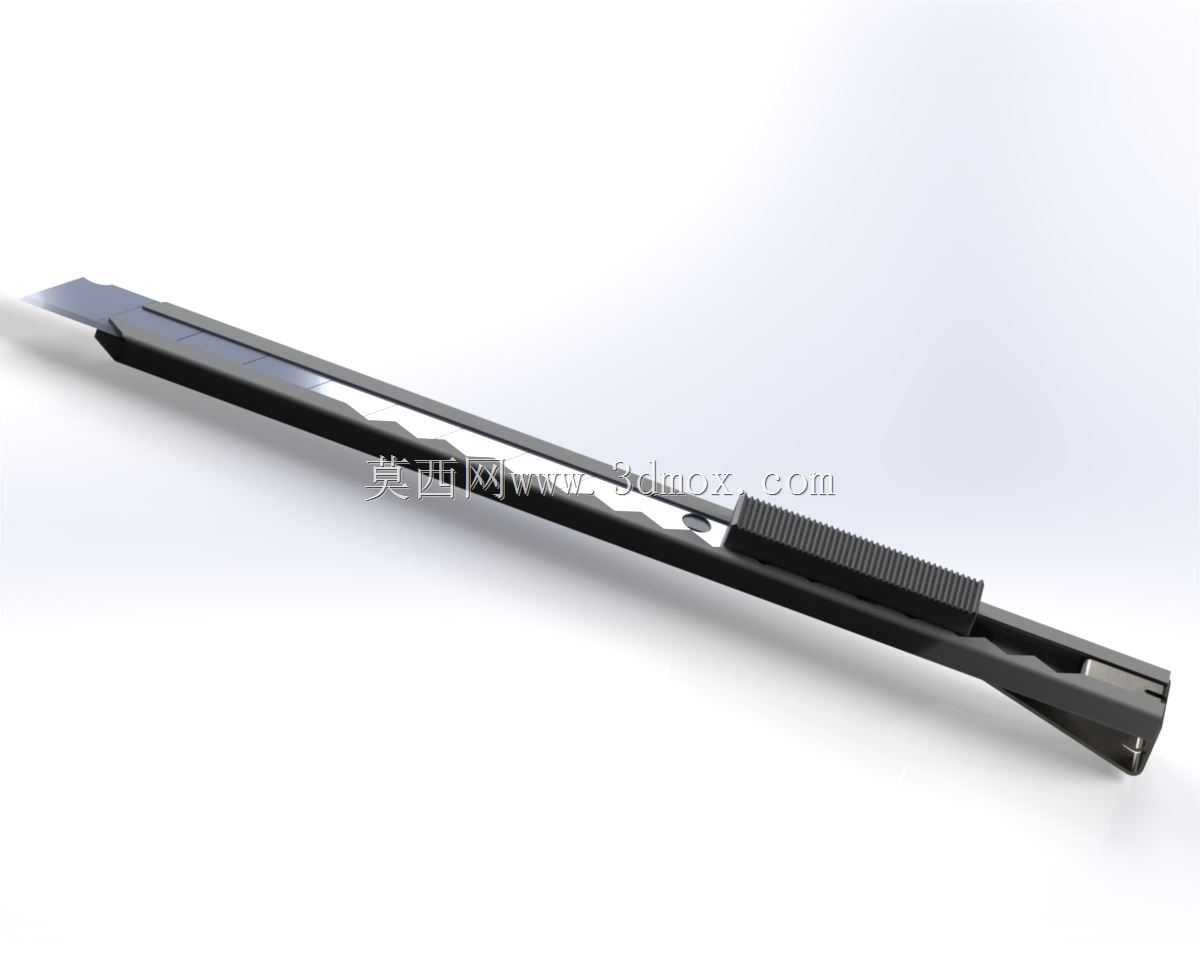

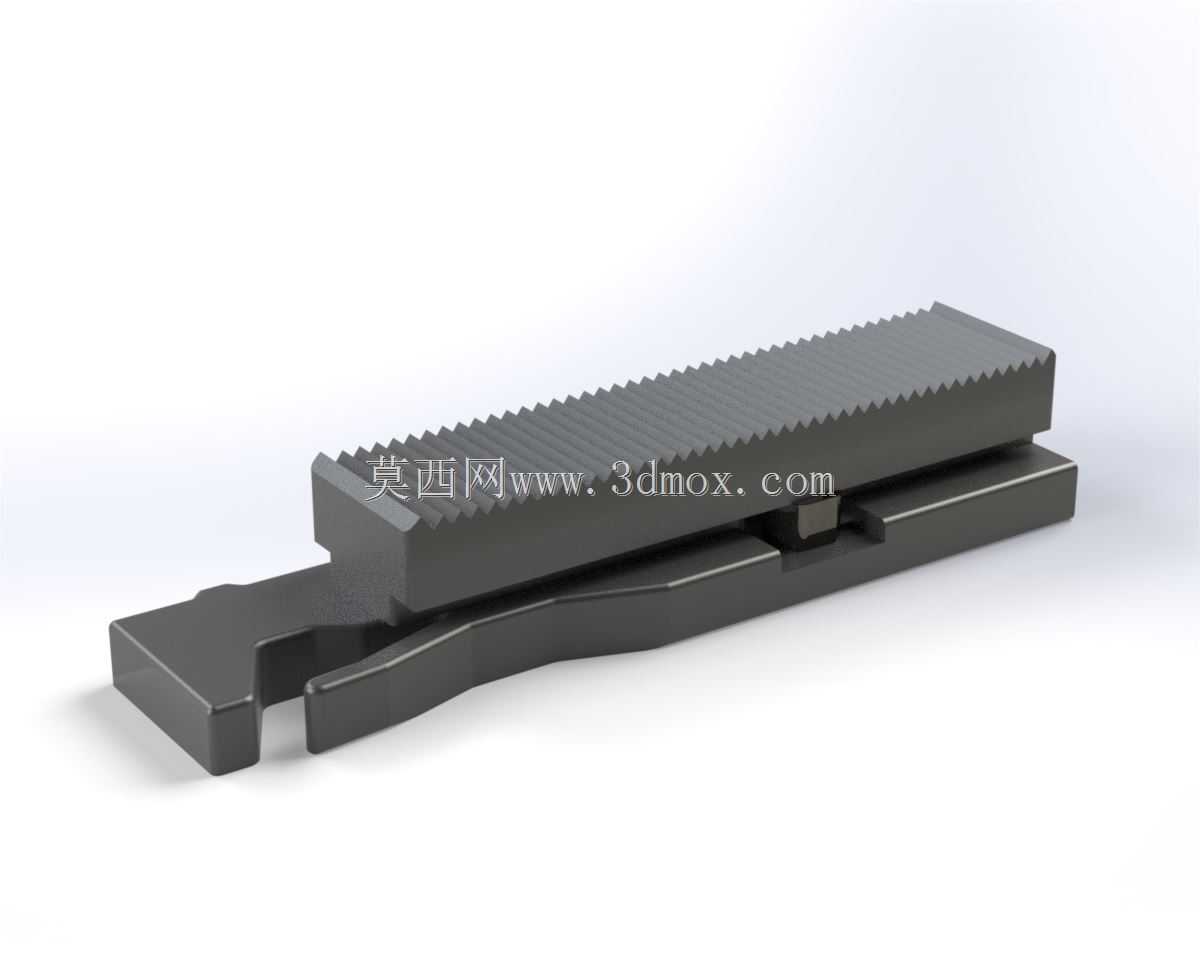

日常生产作业里，这类伸缩式裁切刀的应用场景覆盖得极广，从包装车间的纸箱拆封、物料裁切，到广告制作环节的背胶、喷绘布修边，再到装配工位的线束护套、泡棉衬垫修整，甚至是维修现场的密封胶条、绝缘垫片裁切，都能看到这类工具的身影，它不像重型工业刀具那样需要配套安装基座，手持即可完成各类薄型材料的精准裁切作业，是一线操作岗位普及率极高的手动五金工具。这款裁切刀的核心功能围绕单手操作、安全收纳、刀片可替换三个核心需求展开，外壳采用对称式分体结构设计，两侧壳体通过定位柱与卡扣完成预固定，再用螺丝锁紧形成完整的握持腔体，握持区域做了微弧面处理，贴合手掌自然握持的曲线，长时间作业也不会产生明显的硌手感。刀片伸缩的控制滑块设置在壳体上表面的导向槽内，滑块表面做了密集的横向防滑齿纹，即便操作人员戴着手套，也能靠拇指推动滑块完成刀片伸出长度的调节，导向槽内设置了多段定位卡点，可根据实际裁切需求固定刀片伸出量，避免刀片伸出过长导致裁切时弯折断裂，或是伸出过短无法完成厚层材料的裁切。内置的刀片轨道采用窄槽式设计，槽宽与标准美工刀片厚度匹配间隙控制在0.1mm以内，保证刀片伸缩过程中不会出现左右晃动，裁切时刀刃走向稳定，不会出现跑偏、毛边的问题。刀体尾部预留了折刀器结构，当刀刃前段出现钝化、缺口时，可将刀片伸出小段，把钝化的刀头卡入尾部折刀槽内，沿预设的刀片压痕掰断废段，露出新的锋利刀刃，无需额外工具就能完成刀片刃口更新。从安装边界来看，这款刀体适配市面上通用的18mm宽度分段式美工刀片，内部的刀片存储仓可容纳3-5片备用刀片，更换刀片时只需拆开尾部的端盖，就能取出仓内的备用刀片完成更换，无需拆分整个刀壳，日常维护十分便捷。刀体整体长度控制在160mm左右，宽度在35mm上下，厚度不超过20mm，放入工装口袋、工具包侧袋都不会占用过多空间，外壳边缘全部做了R1.5以上的圆角处理，没有尖锐的棱角，避免携带时刮蹭衣物或是划伤皮肤。设计过程中重点平衡了结构强度与整体重量，壳体选用ABS工程塑料材质，在滑块受力位置、刀片轨道位置做了局部加厚处理，保证推动滑块、施加裁切力时壳体不会出现形变，同时整体重量控制在80g以内，单手握持操作不会有明显的负重感。刀片锁定结构采用弹性卡齿设计，当滑块推到对应定位位置时，卡齿在弹簧力作用下卡入导向槽的定位凹坑内，即便是裁切过程中施加较大的轴向推力，刀片也不会出现回缩的问题，保障操作安全性，只有当操作人员主动按压滑块上的解锁按键，才能带动卡齿脱离定位凹坑，实现刀片的伸缩调节。
