木工T形轨道压紧夹具结构设计

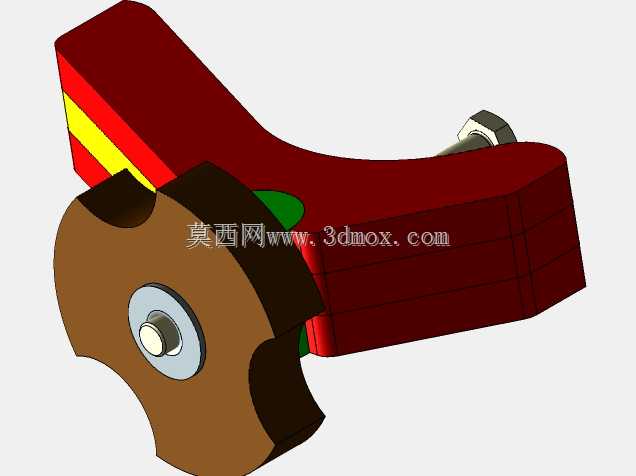

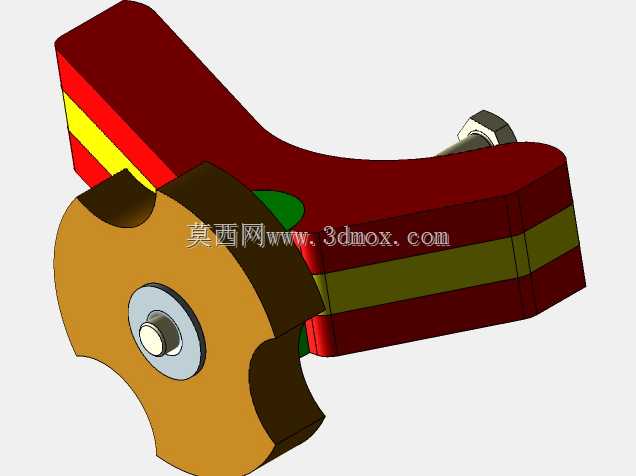

这款压紧夹具主要适配木工加工场景下的T形轨道工作台，是木工台锯、倒装电木铣、带锯等设备常用的工件固定辅具，日常加工木料时，可快速将待切割、铣削、打磨的工件压紧在工作台面，避免加工过程中工件移位导致的加工尺寸偏差，也能防止木料飞窜带来的操作安全隐患。从结构设计来看，该夹具采用偏心压紧原理，操作端设置有加长力臂，扳动压臂时可通过偏心轮的行程变化快速实现压头的下压与抬升，无需反复旋转调节螺杆，单步操作即可完成工件的锁紧与释放，适配批量木料加工时的快速装夹需求，能有效减少装夹辅助时间。压头部位采用圆弧面接触设计，接触端面做了防滑纹理处理，压紧时不会在软质木料表面留下明显压痕，同时能保证足够的静摩擦力，即使加工时承受较大的铣削、锯切侧向力，工件也不会出现滑移。夹具的滑动基座完全适配标准T形轨道的槽型尺寸，基座两侧设置有间隙补偿凸台，装入轨道后可沿轨道长度方向自由滑动，调整到对应装夹位置后，可通过基座上的锁紧结构快速固定在轨道任意位置，不受工件长度、宽度的装夹位置限制，可适配不同尺寸规格的木料装夹需求。设计时充分考虑了木工加工的操作习惯，压臂的扳动角度设置在人手舒适操作区间，操作时无需借助额外工具，单手即可完成全部装夹动作，压臂抬起后压头的抬升高度足够，取放工件时不会与工件边缘产生干涉。安装边界方面，夹具整体高度控制在常规木工工作台挡料高度范围内，不会与加工设备的防护罩、靠尺等部件产生运动干涉，滑动基座与T形槽的配合间隙经过合理设计，滑动顺畅无卡滞，同时不会出现过大的旷量，保证压紧时的定位精度。夹具的受力结构经过优化，压紧力的传递路径直接作用在T形轨道的受力面上，长期使用不会出现基座变形、压臂断裂等问题，压头的压紧行程覆盖了常规木料的厚度区间，从薄板材到方木料都能实现可靠压紧，无需额外加装垫块调节高度。在实际车间应用中，这类夹具通常成对配合使用，分别布置在工件的进料端与出料端，加工长料时可配合多个夹具沿轨道排布，实现整根长料的多点固定，保证大尺寸木料加工时的整体稳定性，相比传统的螺杆式压料器，操作效率提升明显，也更适配木工加工快节奏的操作需求。
