车载剪式螺旋顶升支撑结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:277617
  • 车载剪式螺旋顶升支撑结构设计
  • 车载剪式螺旋顶升支撑结构设计
  • 车载剪式螺旋顶升支撑结构设计
  • 车载剪式螺旋顶升支撑结构设计
  • 车载剪式螺旋顶升支撑结构设计
  • 车载剪式螺旋顶升支撑结构设计

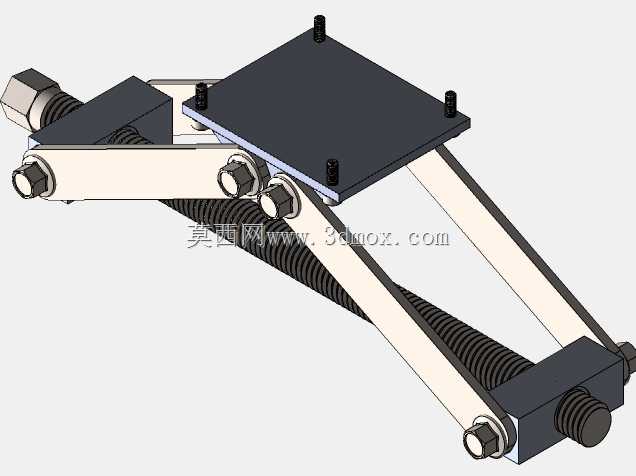

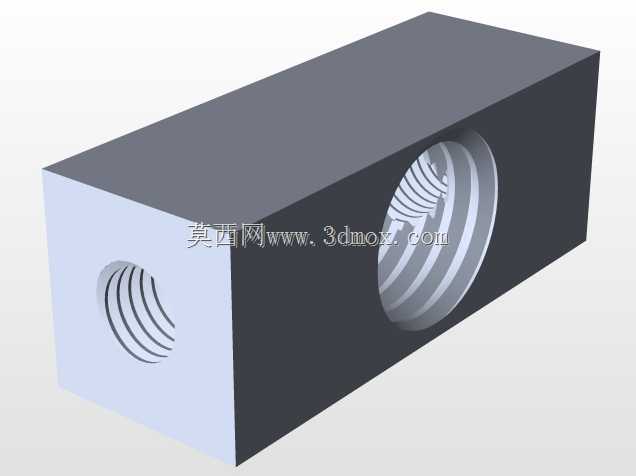

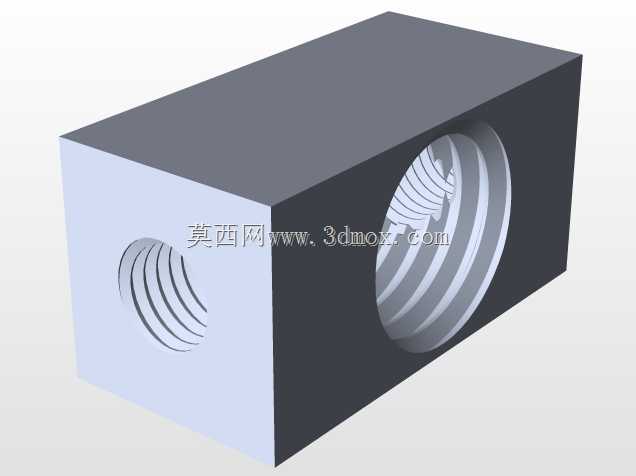

日常汽修场景里,车辆底盘检修、轮胎更换时的临时顶升作业,对支撑设备的便携性、承重稳定性有极高要求,这款剪式顶升结构正是针对这类车载应急场景开发的紧凑方案。区别于液压类顶升设备易漏液、低温环境性能衰减的问题,该结构采用纯机械螺旋传动实现升降动作,核心传动部件为梯形丝杠,通过转动端部的受力接头带动丝杠旋转,改变两组交叉臂的开合角度,进而带动顶部承载平台完成垂直方向的升降动作,整套传动无液压密封件,长期存放不存在漏液失效风险,适配车载工具舱长期存放的使用需求。

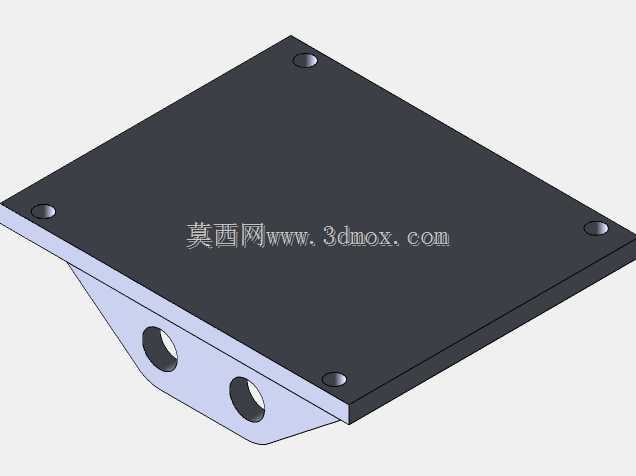

从结构设计逻辑来看,两组剪臂采用中置铰接的布局,铰接点选用带防松结构的六角螺栓配合耐磨衬套,既保证剪臂转动时的顺畅度,又能在长期承重工况下避免铰接点出现旷量,降低顶升过程中的侧倾风险。顶部承载平台做了防滑纹理处理,平台四角预留了螺栓安装孔,可根据使用场景加装橡胶防滑垫或者定制适配不同车型底盘的支撑顶块,避免顶升时刮伤车辆底盘钣金;底部的两个支撑脚做了加宽处理,接触地面的端面可加装防滑橡胶垫,在非硬化路面作业时能有效分散压强,减少支撑下陷的概率。

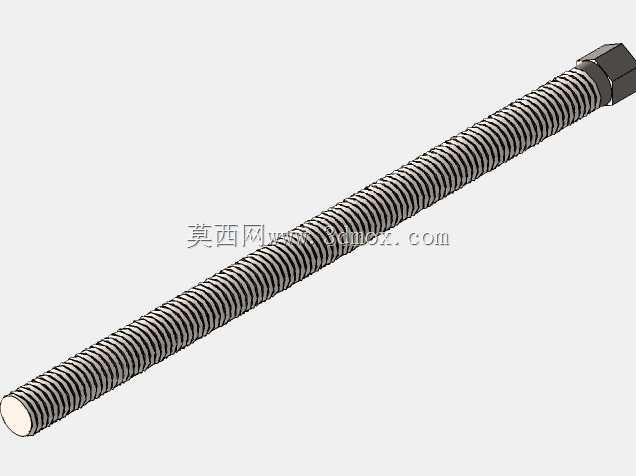

设计过程中重点校核了剪臂的受力弯矩,在额定承重工况下,剪臂的最大应力集中在铰接孔周边,因此对铰接部位做了局部加厚处理,同时通过有限元仿真优化了剪臂的截面形状,在保证结构强度的前提下尽可能削减非受力区域的材料厚度,控制整套结构的整体重量,方便单人搬运操作。丝杠的导程选用了小导程梯形螺纹,具备自锁特性,当顶升作业过程中停止转动丝杠时,整套结构可自动锁止在当前高度,不会出现负载下滑的安全隐患,端部的驱动接头适配标准棘轮扳手,无需配套专用摇杆,日常车载工具即可完成驱动操作。

安装边界方面,该结构在完全收拢状态下整体高度较低,可轻松放入多数家用轿车的后备箱工具槽内,完全展开时的顶升高度覆盖普通家用轿车、SUV的底盘顶升需求,顶部平台的尺寸适配多数车型底盘边梁的支撑位置,无需额外加装转接件即可直接使用。交叉臂的开合行程经过精准计算,最低收拢高度满足低底盘车辆的伸入需求,最大顶升高度可保证轮胎完全离开地面,满足换胎、底盘检查的作业空间要求。整套结构没有易损的密封件、软管类部件,日常维护仅需定期在丝杠螺纹、铰接点涂抹润滑脂即可,使用寿命远高于同规格的液压类顶升设备,适配个人车主、小型汽修门店的日常使用需求。
