三片式改装汽车轮毂外观结构设计

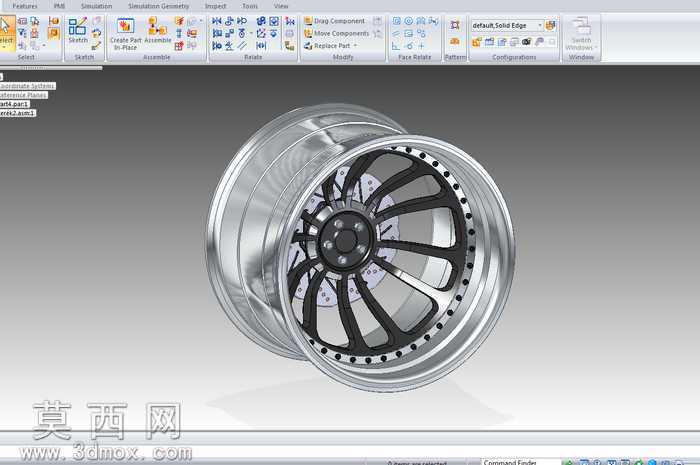

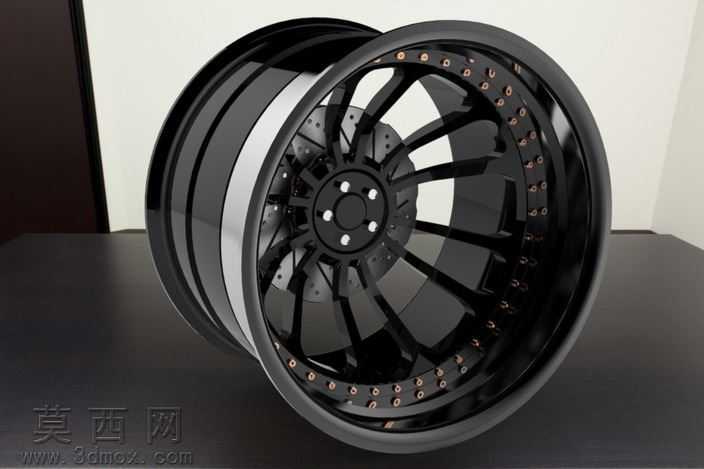

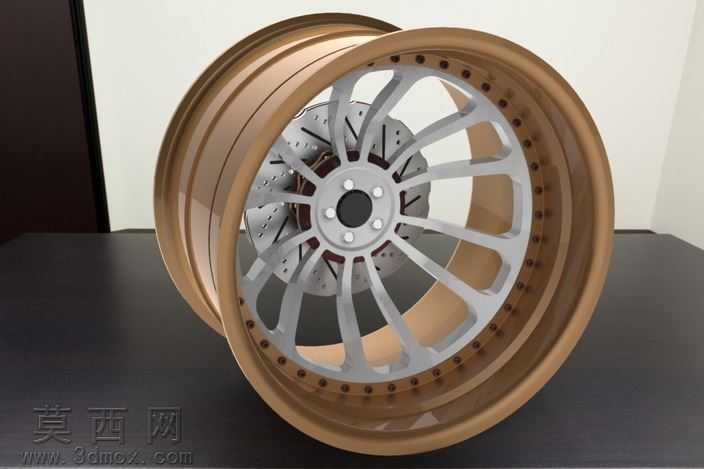

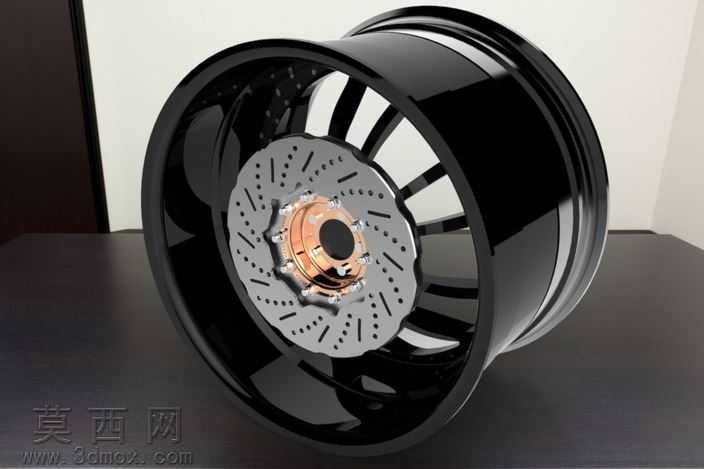

本次设计为三片式改装汽车轮毂，采用三维建模软件完成全参数化结构搭建，建模过程中先以轮毂中心安装盘为基准定位，确定五孔螺栓安装位的分度圆参数，匹配常规乘用车型的轮毂安装孔距标准，保证安装结构的通用性。建模阶段依次拆分中心盘、轮辐、外轮辋、内轮辋四个核心结构模块，轮辐采用多辐条镂空式造型设计，每根辐条做等厚渐变处理，辐条边缘做圆角过渡优化，既保证视觉上的运动质感，也兼顾结构受力的均匀分布，避免应力集中问题。三片式结构的连接部位，沿轮辋周向均匀布置锁紧螺栓位，精准还原三片式轮毂的组装拼接结构，还原轮辋与中心盘配合的台阶定位结构，保证组装后的同轴度精度。材质与渲染阶段，轮毂主体采用亮黑烤漆材质，轮辋边缘做抛光亮面金属处理，还原改装轮毂常见的双色撞色视觉效果，锁紧螺栓做古铜色金属材质区分，刹车盘配套结构采用灰铸铁哑光金属质感，表面做细微的刹车纹理处理，提升整体渲染的真实度。渲染场景搭建时采用深色哑光台面作为承载，搭配柔和的侧方主光源与轮廓补光，突出轮毂曲面的光影反射效果，清晰展现轮辐的镂空层次与轮辋的金属光泽。设计过程中兼顾了改装轮毂的外观审美与结构合理性，轮辐的镂空设计在保证结构强度的前提下降低了轮毂整体重量，三片式的分体结构也还原了高端改装轮毂的可定制化特性，中心安装盘的螺栓位做沉孔处理，保证安装后螺栓端面不突出于轮毂表面，匹配改装轮毂的齐平安装需求。配套的刹车盘结构同步完成建模，还原通风刹车盘的散热槽结构与刹车卡钳的安装避让位，完整呈现轮毂装车后的整体视觉效果，材质参数调整阶段反复调试金属材质的反射率与粗糙度参数，让黑色烤漆部分呈现细腻的半哑光质感，亮面轮边呈现高反光的镀铬金属效果，不同材质的质感区分清晰，最终渲染效果能够直观展现该款三片式改装轮毂的设计细节与外观风格。
