卡尔蔡司7x50双筒望远镜三维建模作品

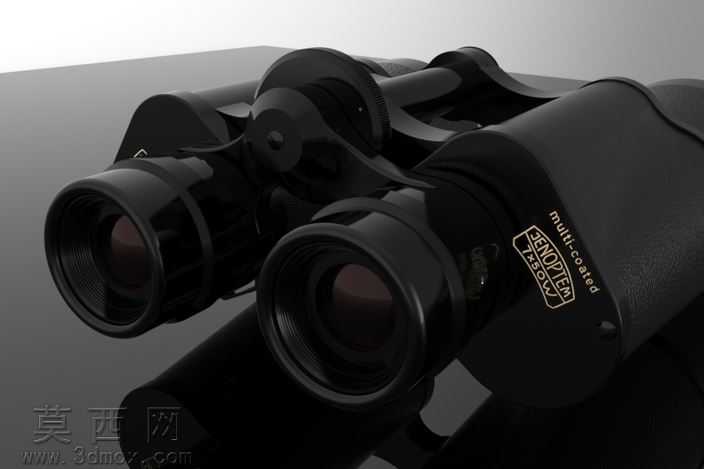

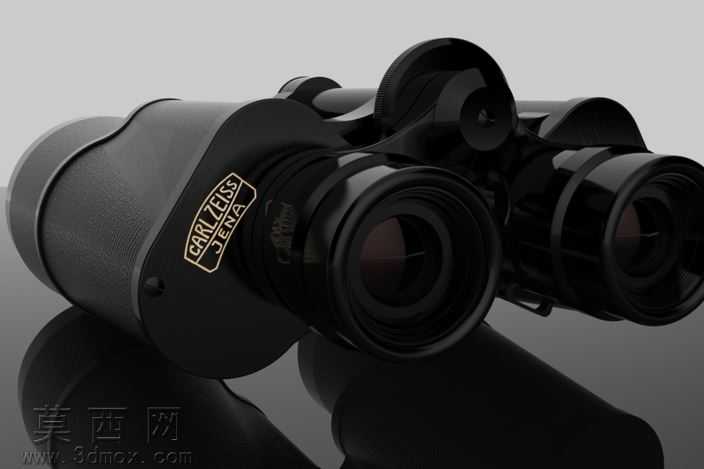

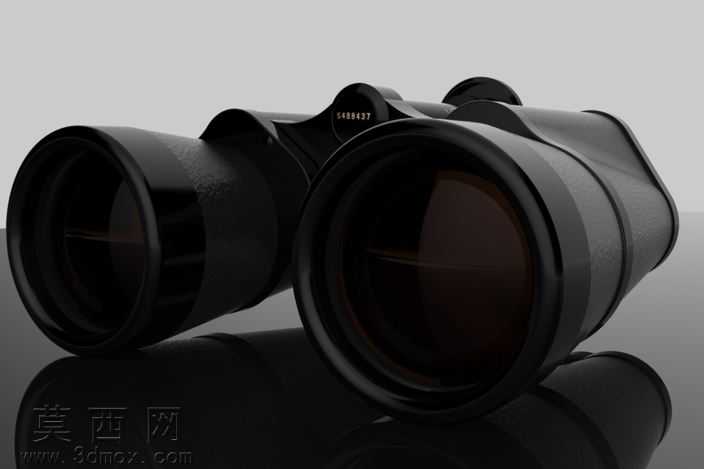

本作品为卡尔蔡司7x50规格双筒望远镜的高精度三维建模成果，建模过程严格遵循实体产品的比例尺寸进行1:1还原，全程依托专业三维设计软件完成全流程制作。建模初期首先梳理双筒望远镜的整体结构逻辑，将产品拆解为镜身主体、物镜组、目镜组、调焦机构、连接铰链、防滑饰皮、标识铭牌等多个独立模块，针对每个模块的曲面特征选择适配的建模命令，对于镜身的复杂过渡曲面采用曲面放样、曲率连续拟合的方式构建，确保曲面过渡顺滑无棱角，还原实物的圆润握持手感。材质渲染阶段针对不同部件的物理属性进行精细化参数调试：镜身金属部件采用哑光磨砂金属材质，调整金属粗糙度、反射率参数还原蔡司产品的细腻金属质感；物镜与目镜镜片采用高透光学玻璃材质，添加轻微的镀膜反射效果与光线折射属性，模拟真实光学镜片的通透观感；镜身的防滑包覆部分采用类橡胶材质，调整材质的凹凸纹理与漫反射参数，还原橡胶饰皮的颗粒触感与哑光吸光特性；镜身的品牌标识采用浮雕贴合工艺，将标识纹理精准映射到镜身对应位置，还原实物的铭牌细节。结构建模阶段完整还原双筒望远镜的铰接联动结构，确保两个镜筒可绕中轴完成角度调节，匹配不同使用者的瞳距需求，同时还原调焦轮的齿位结构与目镜的视度调节结构，所有部件的装配间隙严格参照实物公差设置，不存在部件穿模、间隙不合理的问题。设计过程中优先保证模型的可编辑性与装配合理性，所有特征参数保留完整建模历史，方便后续针对不同规格双筒望远镜进行参数化修改，模型整体布线规整，曲面曲率连续无破面，既可以用于产品外观展示渲染，也可用于结构验证、3D打印打样等场景，完整复现了经典蔡司双筒望远镜的外观特征与结构逻辑，在细节处理上重点还原了镜身的multi-coated镀膜标识、型号刻印等细节，让模型在渲染输出时具备极高的真实感，能够直观呈现这款经典观测设备的工业设计美感与精密结构特质。
