便携透明罐式水烟烟具结构设计

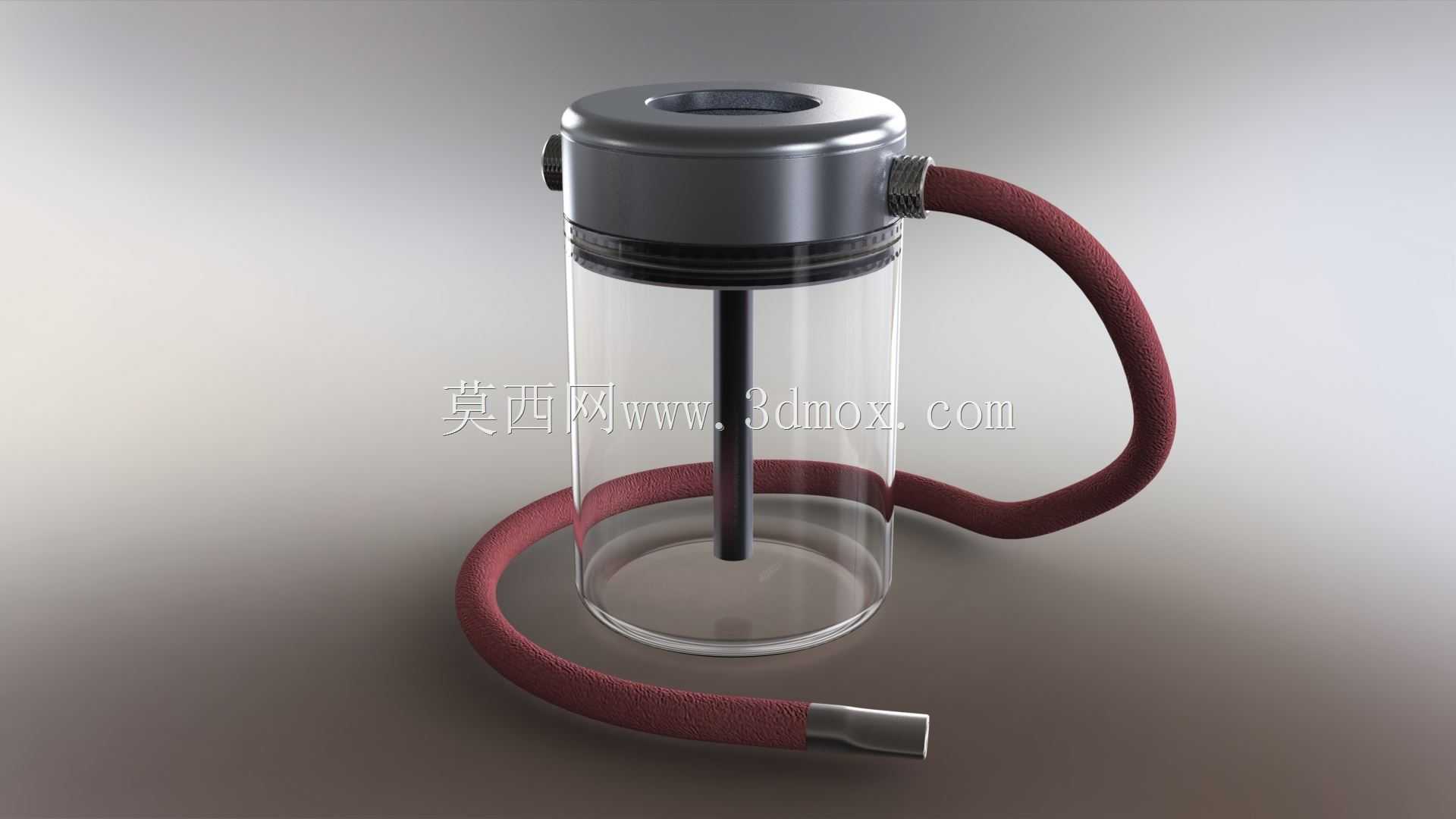

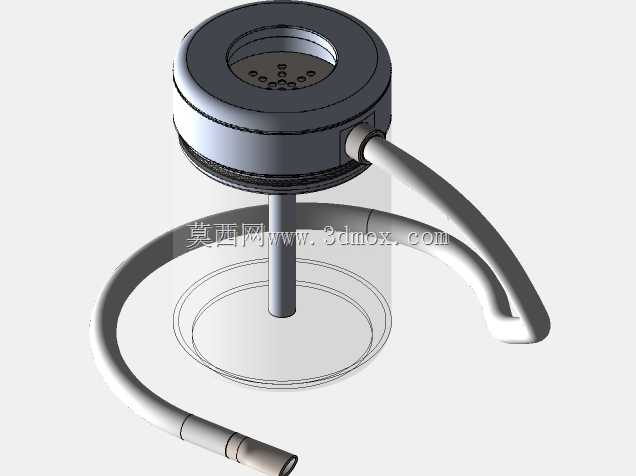

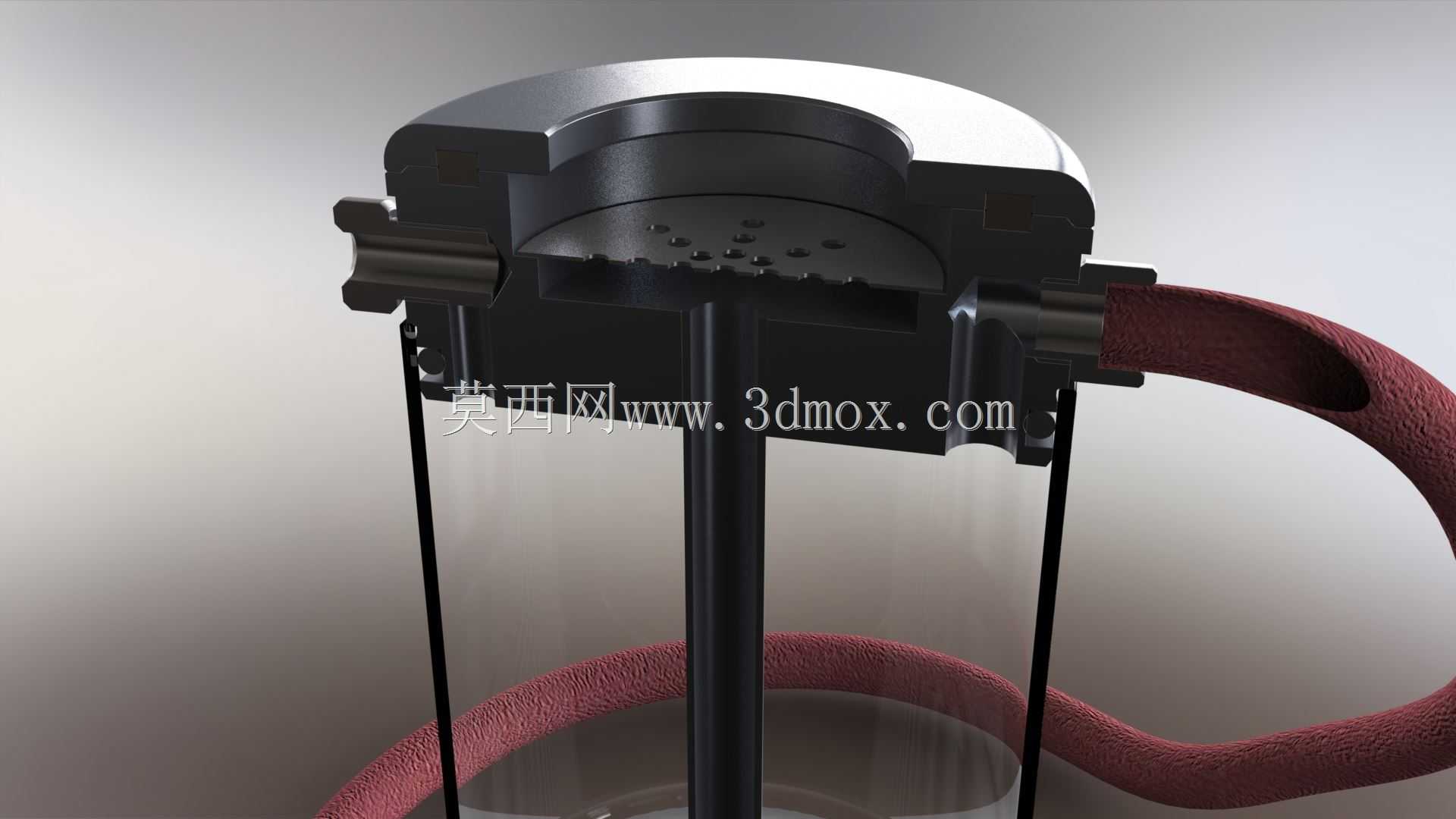

这款烟具的设计核心围绕单人便携使用场景展开，区别于传统大型多管水烟的商用场景，整体结构紧凑，可放置于桌面、车载杯架等小尺寸空间，适配个人休闲、短途出行携带的使用需求。整体采用上下分体式密封结构，上部为金属密封端盖，集成了烟料放置腔与进气接口，端盖侧面设置两个对称接口，一个用于安装软管组件，另一个作为调压进气口，可通过手指按压控制进气量，调整抽吸时的阻力与烟气浓度。下部罐体采用高透硬质材料制作，既可以直观观察内部水位高度，避免加水过量导致烟气带水，也能在使用过程中观察烟气过滤状态，方便及时清理内部积垢。罐体与上端盖采用螺纹旋合结构，配合密封胶圈实现储水腔的密封，防止携带过程中液体渗漏，拆卸后可直接对罐体内部、端盖导流通道进行冲洗，维护难度低。内部导烟管从端盖中心垂直延伸至罐体下部，距离罐底预留5mm间隙，保证烟气可以充分经过水体过滤，降低烟气温度与杂质含量，导烟管与端盖采用过盈配合固定，无额外粘接部件，长期使用不会出现脱落移位问题。配套的抽吸软管采用柔性耐磨材质制作，外层做防滑纹理处理，软管末端配置金属吸嘴，触感冰凉且便于擦拭清洁，软管与端盖接口采用快插式结构，插拔力度适中，使用时不会意外脱落，收纳时可直接拔下缠绕在罐体外侧，减少整体收纳体积。设计过程中重点控制了各部件的安装边界，罐体直径控制在80mm以内，整体高度不超过160mm，装满水后的整体重量控制在300g左右，单手握持无压力。端盖部分做了圆角钝化处理，没有尖锐棱角，避免携带过程中划伤其他物品，所有与水体、烟气接触的部件均采用耐水、耐烟油腐蚀的材质，长期使用不会出现锈蚀、异味残留的问题。结构上没有多余的装饰部件，所有外露结构均具备实际功能，端盖顶部的凹槽可临时放置少量备用烟料，侧面的防滑滚花方便用户旋紧或拆卸端盖，无需额外工具即可完成整机的拆装与清洁。
