可配置长度Nema17步进电机结构设计

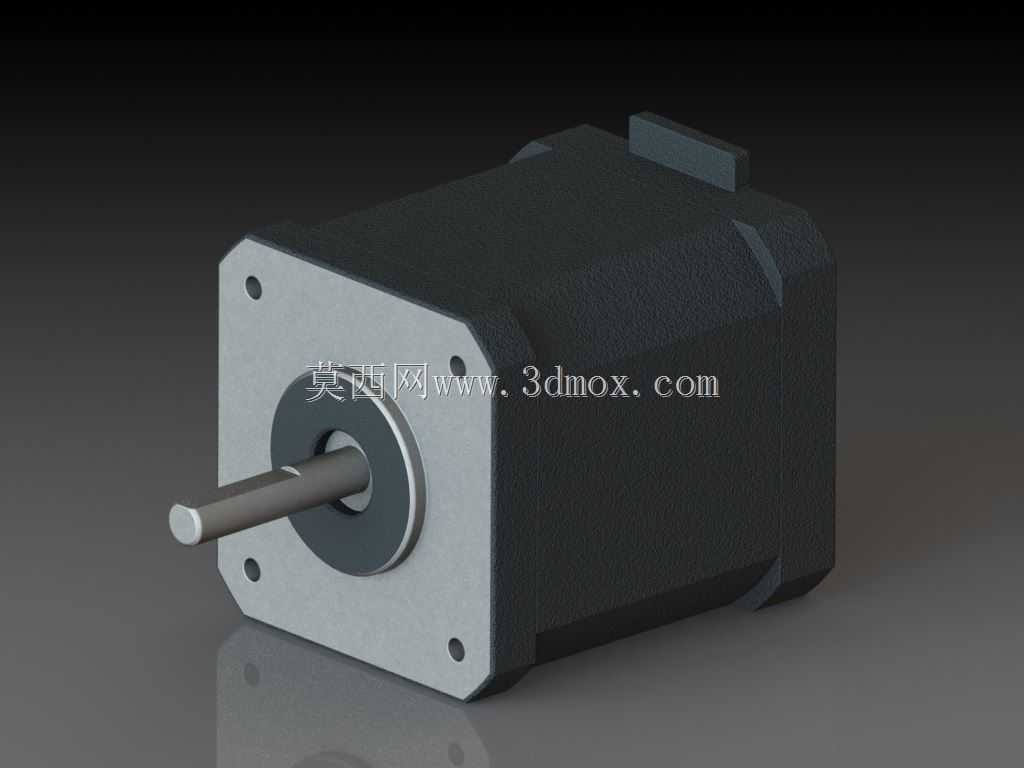

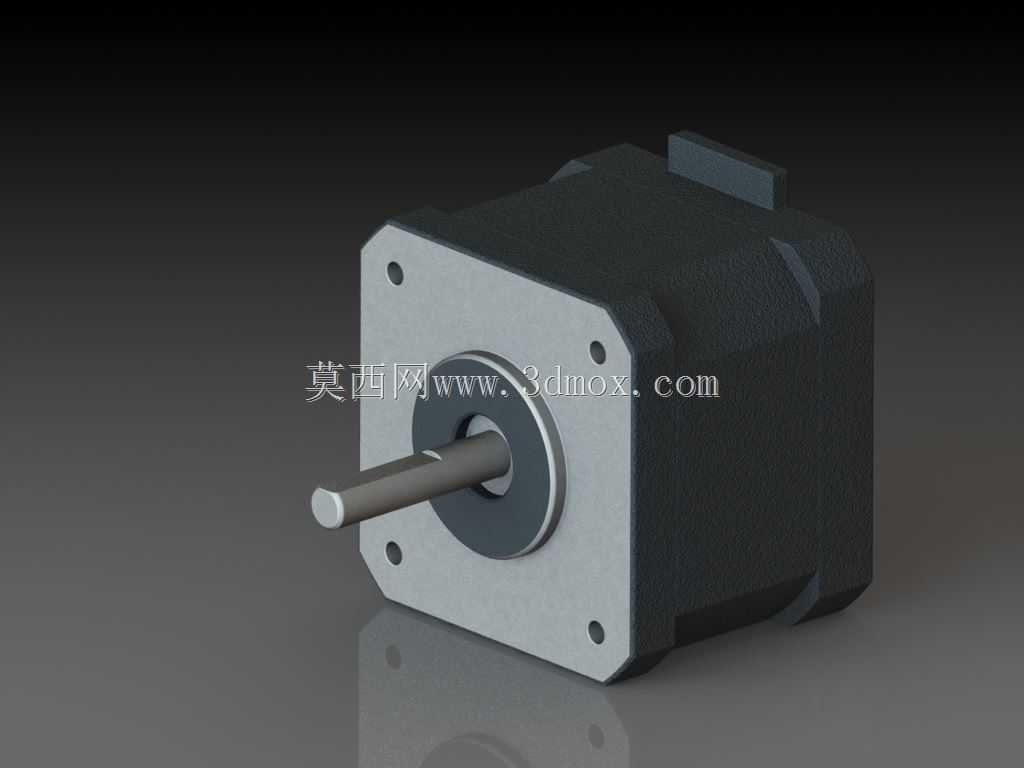

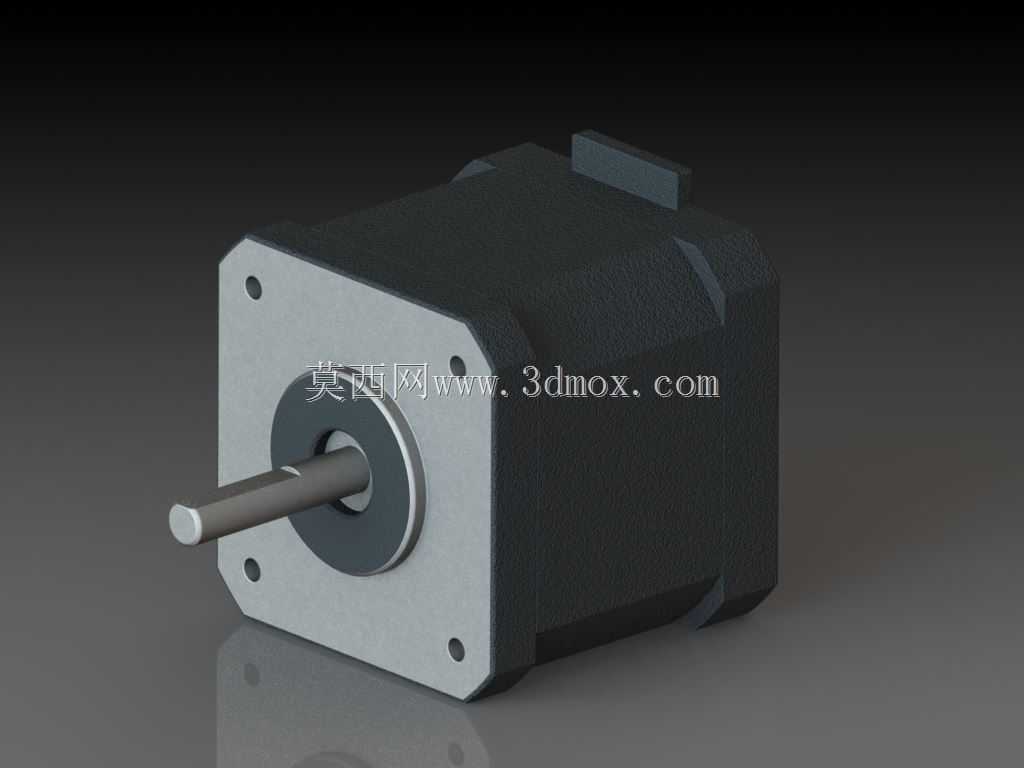

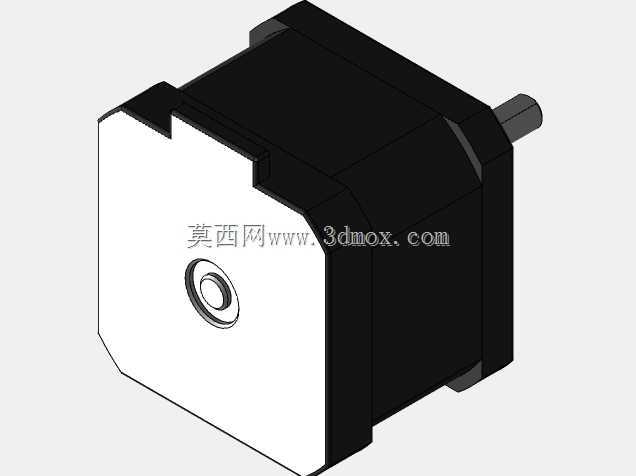

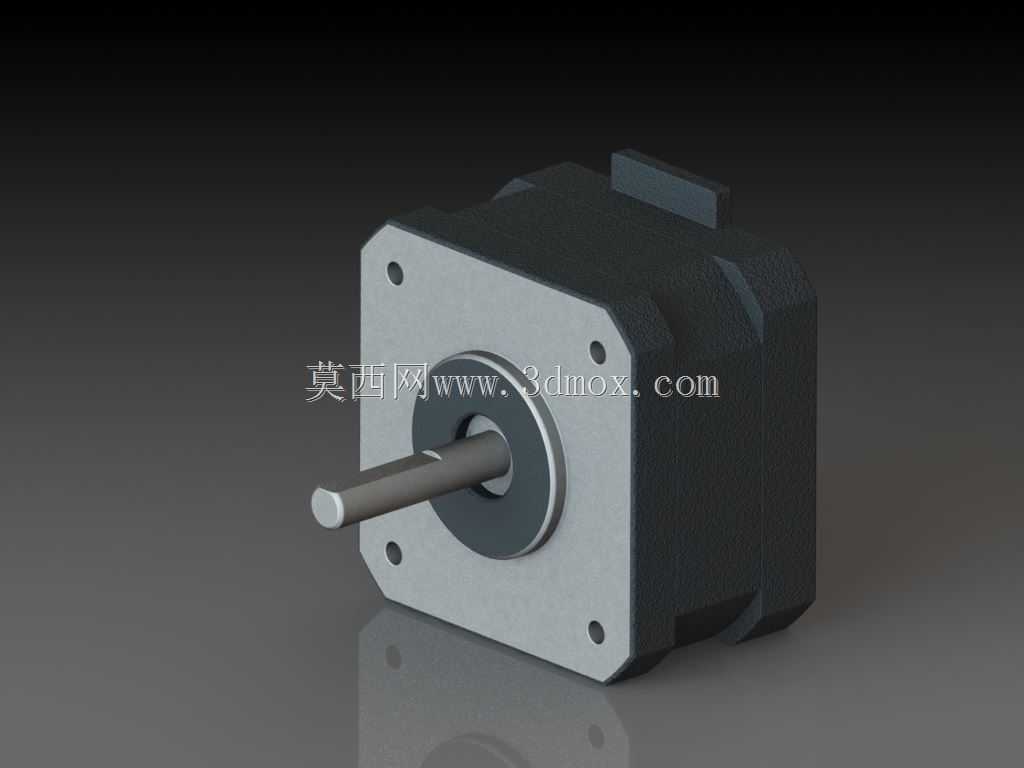

这款Nema17规格步进电机的三维设计，核心围绕小功率精密驱动场景的通用适配需求展开，在桌面级自动化设备、小型数控雕刻机、3D打印传动单元、实验室精密位移平台、小型物料分拣模组这类对安装空间有差异化要求的场景中，这类步进电机是核心的动力执行部件，负责将电脉冲信号转化为精准的角位移输出，配合驱动板可实现开环状态下的高精度位置控制，无需额外加装反馈编码器即可满足多数轻载精密传动的定位需求。设计阶段充分考虑了不同设备的安装空间差异，将电机本体长度设置为多档可配置选项，覆盖26mm、34mm、40mm、48mm四种常用规格，不同长度对应不同的输出扭矩参数，长度越长电机可输出的保持扭矩越高，用户可根据自身设备的负载需求、安装腔体的深度尺寸灵活选择对应规格，无需单独针对不同长度重新绘制安装适配结构，大幅缩短设备开发阶段的零部件选型与结构适配周期。外形与安装边界完全遵循Nema17标准安装规范，前端法兰为标准42mm见方结构，四个安装孔位的中心距、轴伸直径与长度、出线端位置均符合行业通用尺寸标准，可直接适配市面上绝大多数同规格的电机安装座、同步轮、联轴器等配套零部件，无需额外做结构改型。设计过程中对电机的外部细节做了完整还原，包括前端盖的定位止口、轴伸的扁位结构、后端的出线防护结构、机身的散热筋造型都做了精准复刻，既可以用于设备整体装配的干涉校验，也可以用于产品宣传的渲染展示，不同长度规格的模型可通过配置参数快速切换，无需单独加载多个模型文件，在做整机装配设计时可快速调整电机规格验证空间适配性，避免后期加工装配时出现尺寸干涉问题。这类标准化可配置的电机模型，能帮助结构工程师在方案设计阶段快速完成动力部件的选型匹配，根据设备的负载、转速、安装空间要求快速选定合适的长度规格，同时依托标准的安装尺寸保证和其他传动部件的适配性，减少非标设计的重复工作量，提升小型自动化设备的开发效率。
