PET吹塑用透明螺纹口瓶坯三维结构设计

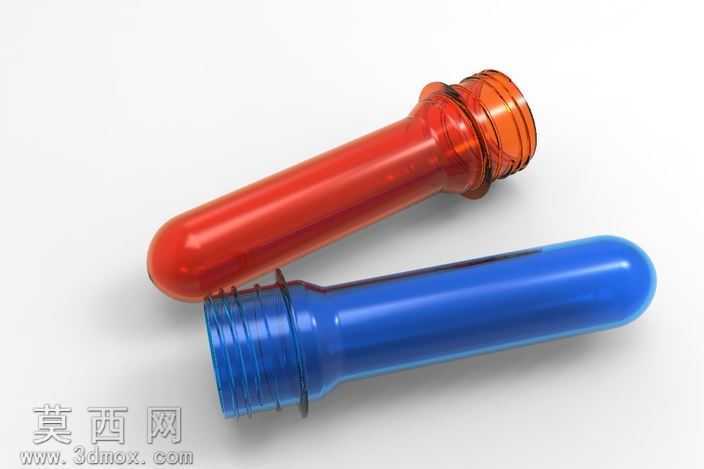

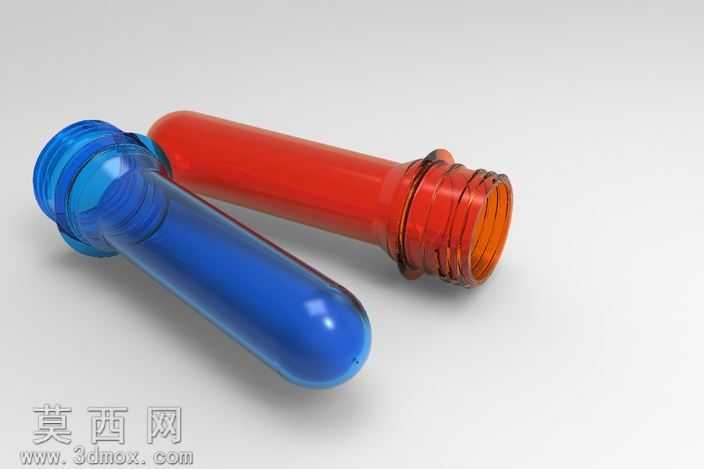

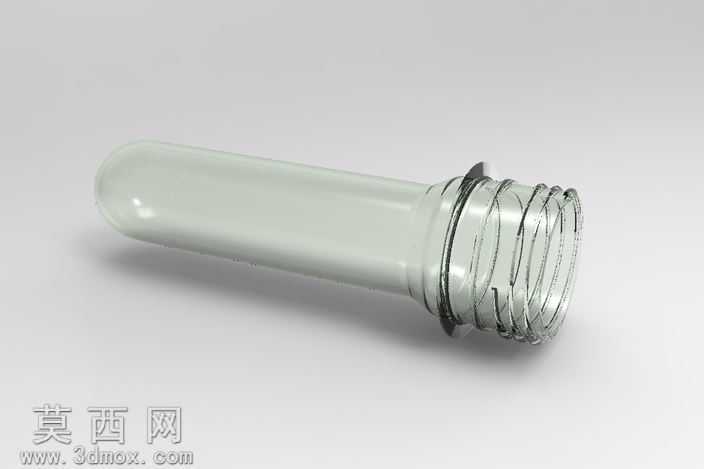

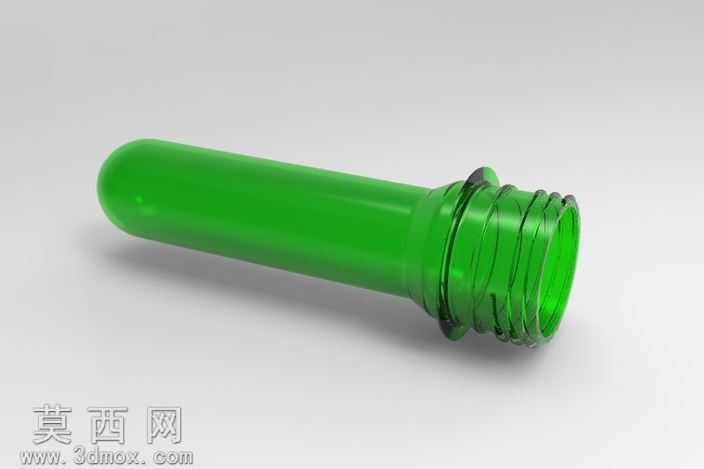

本作品为吹塑成型用塑料瓶坯的三维参数化建模成果，建模过程以实际注塑生产的瓶坯尺寸规范为基准，采用SolidWorks软件完成全特征构建，整体建模逻辑遵循从基础实体到细节特征的递进流程。首先通过旋转凸台命令生成瓶坯的主体基体，精准控制瓶身的壁厚均匀度，瓶身末端采用标准半球形封底设计，曲面过渡处做连续相切约束，避免后续吹塑过程中出现应力集中导致的坯体破裂问题。瓶口部位为核心结构区域，建模时严格参照通用饮料瓶口的螺纹标准，通过螺旋线扫描生成连续的外螺纹特征，螺纹的牙型角、螺距、牙高均匹配行业通用密封配合要求，同时在螺纹下方构建了配套的防盗环连接筋结构，连接筋采用薄壁环形阵列设计，既保证后续瓶盖旋合时的定位精度，也能满足防盗环断裂力的工艺要求。瓶口与瓶身的过渡区域做了渐变壁厚处理，通过放样特征实现壁厚从瓶口厚壁段到瓶身薄壁段的平滑过渡，消除截面突变带来的注塑缺陷风险。材质渲染阶段，针对PET塑料的高透明特性，调整材质的折射率、透光率与雾度参数，模拟出全新PET粒料注塑成型后的通透质感，同时在螺纹边缘添加细微的脱模斜度特征，还原真实注塑件的工艺细节，所有特征均采用参数化尺寸驱动，可根据不同容量的吹塑瓶需求快速调整瓶身长度、壁厚、瓶口规格等参数，适配不同的包装生产场景。模型构建过程中同步完成了结构干涉检查，确保各部位尺寸匹配后续吹塑模具、灌装生产线的配合公差，螺纹部位的尺寸精度可直接用于模具型腔的加工参考，封底曲面的弧度设计经过反复调整，保证吹塑拉伸时料流分布均匀，避免成品瓶底出现厚薄不均的问题。
