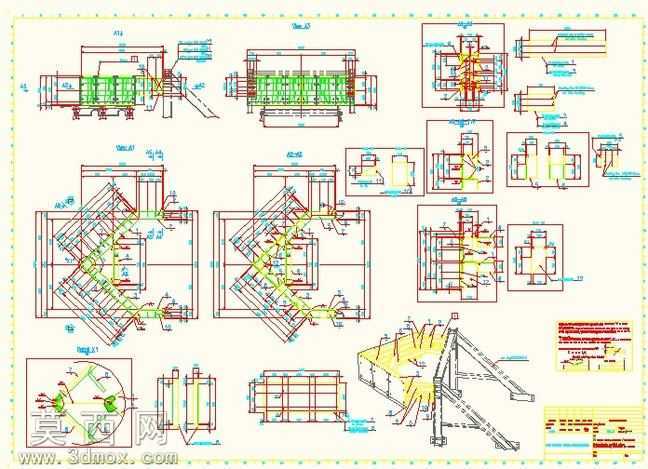

本设计为犁刮刀架的钢结构二维工程方案,整体围绕机床切削作业的犁刮加工需求展开结构设计,建模阶段严格遵循机械设计制图规范,对刀架的各组成钢结构件进行精准的尺寸标定与装配关系梳理。设计过程中优先考量钢结构的刚性承载需求,针对刀架作业时承受的切削冲击载荷,对各连接节点、支撑框架的截面参数进行反复校核,确保整体结构在高频犁刮作业工况下不会出现形变偏移,保障刀具装夹的定位精度。图纸中完整呈现了刀架的主视、俯视、侧视等多视角投影结构,对各焊接装配位置、螺栓连接点位做了明确的标注,同时细化了刀架装夹刀具的定位槽、调节导轨等功能结构的尺寸参数,兼顾结构强度与刀具调节的操作便利性。设计思路上采用模块化的钢结构拼接逻辑,将整体刀架拆分为主支撑框架、刀具装夹座、进给导向部、限位挡块等多个独立钢结构单元,各单元之间通过标准化的连接结构实现装配,既便于生产阶段的下料焊接加工,也方便后续使用过程中的易损件更换维护。图纸中对各钢结构件的加工公差、焊接工艺要求做了对应标注,明确了配合面的精度要求,确保装配完成后刀架的进给动作顺畅,刀具作业时的位置精度满足机床加工的公差标准。整体钢结构设计在保证结构强度冗余的前提下,尽可能优化各部件的截面形状,去除不必要的冗余材料,平衡刀架整体重量与结构刚性的关系,避免过重的刀架结构增加机床进给系统的负载,同时保证长期往复作业下结构的稳定性,适配机床犁刮工序的连续加工需求。
