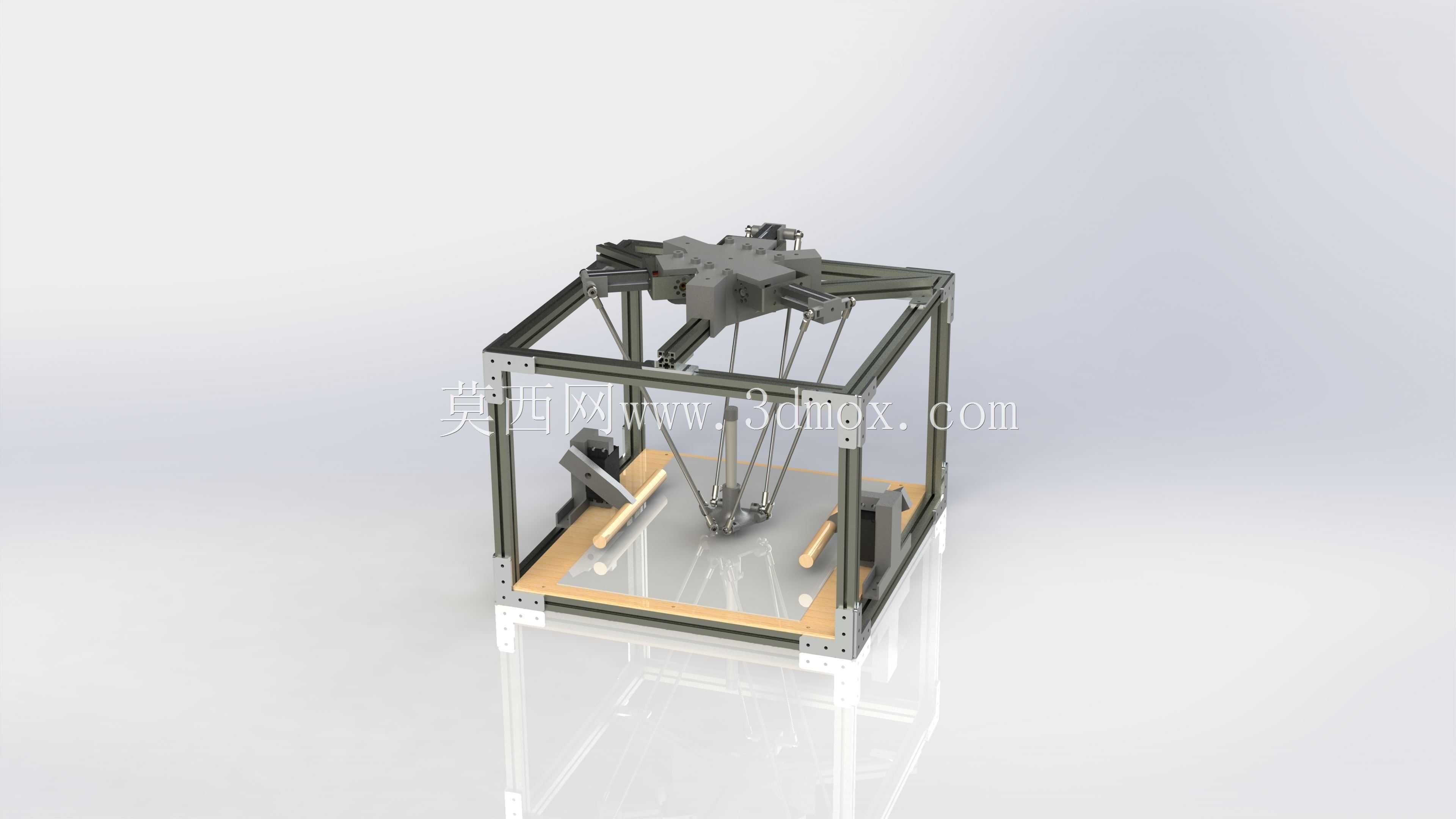

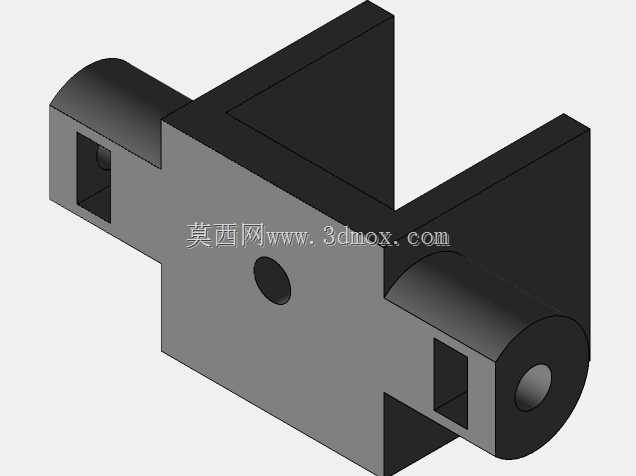

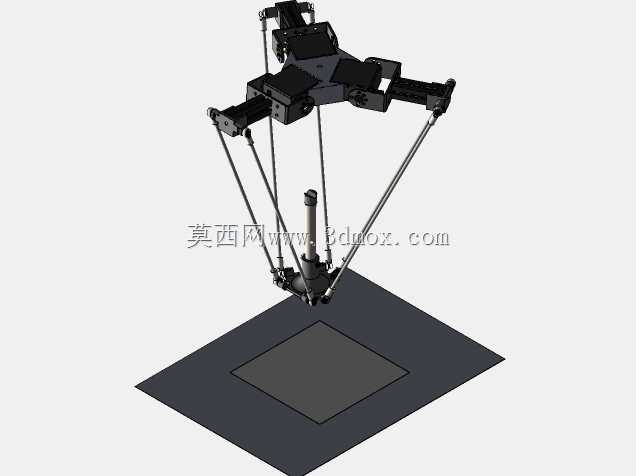

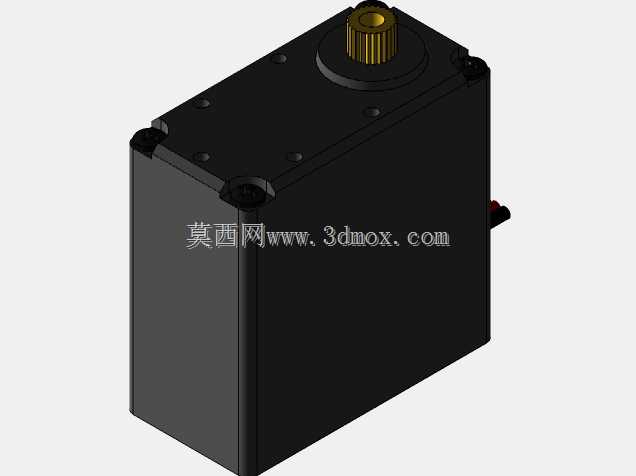

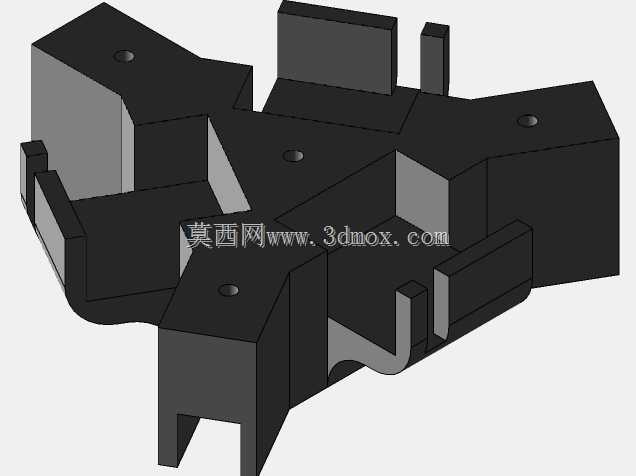

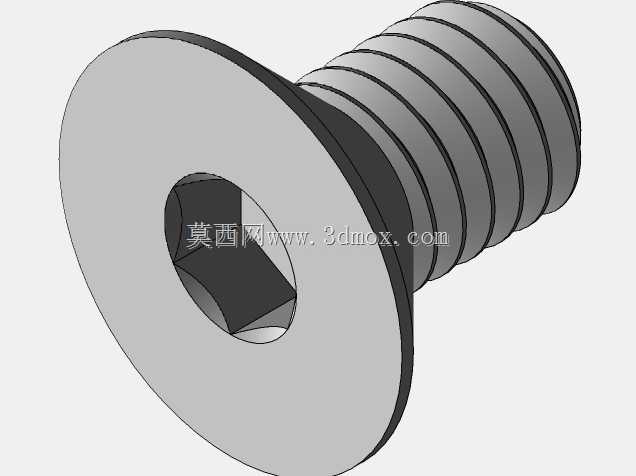

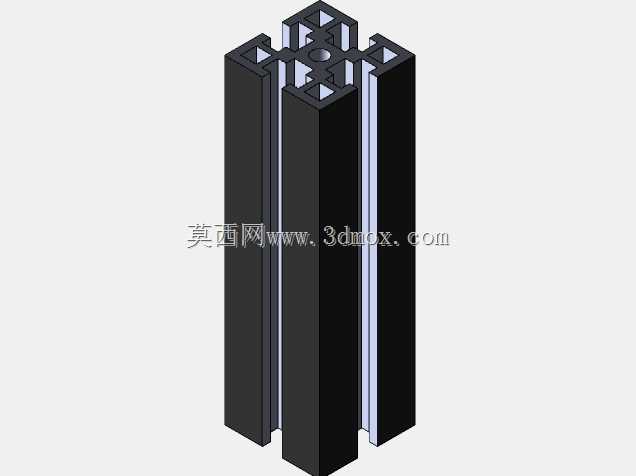

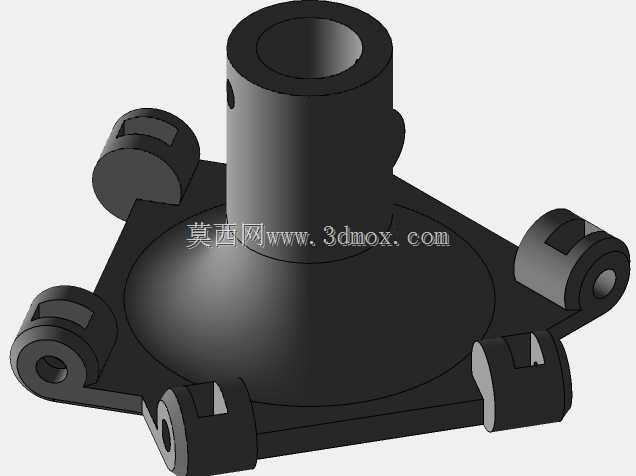

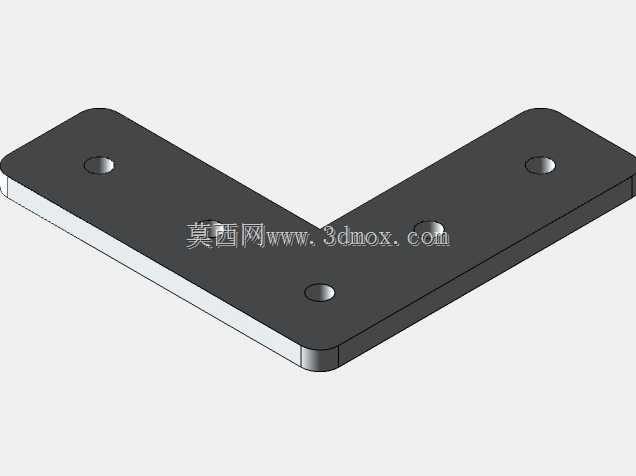

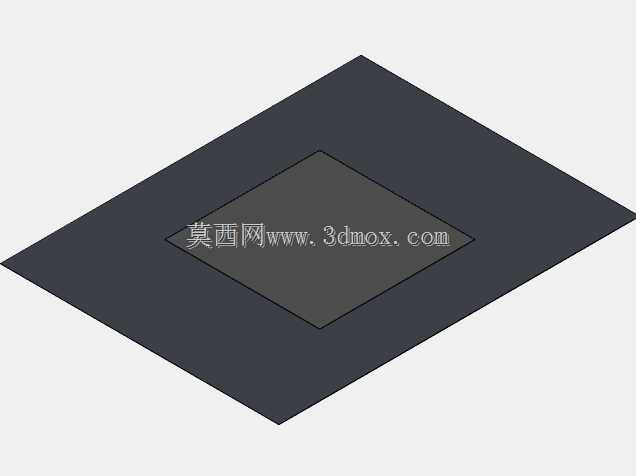

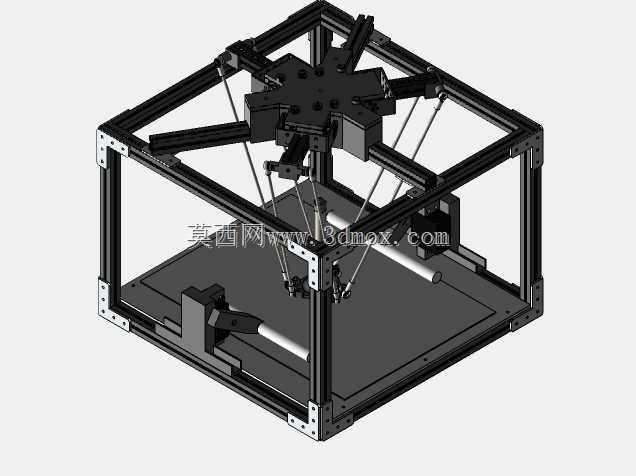

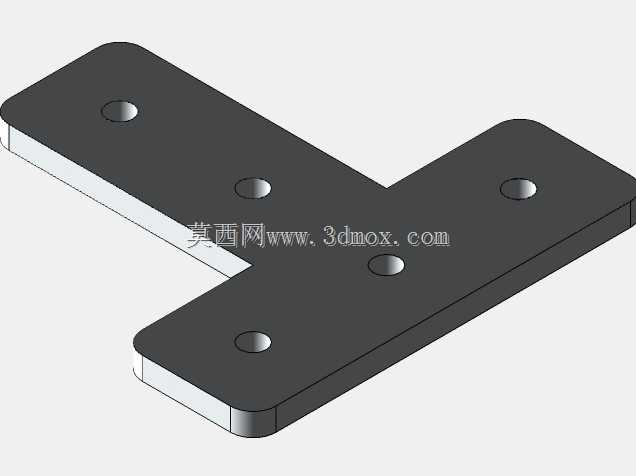

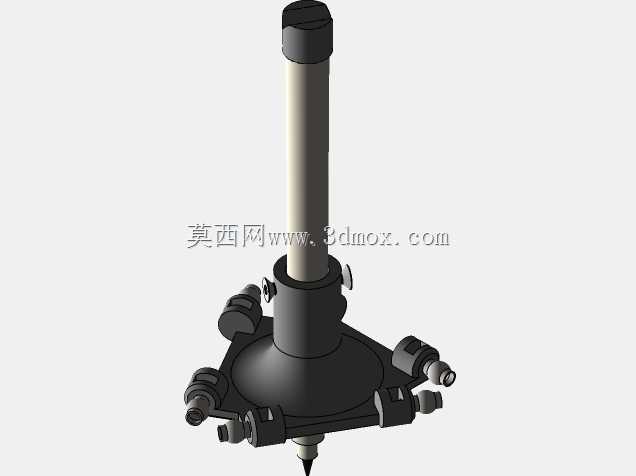

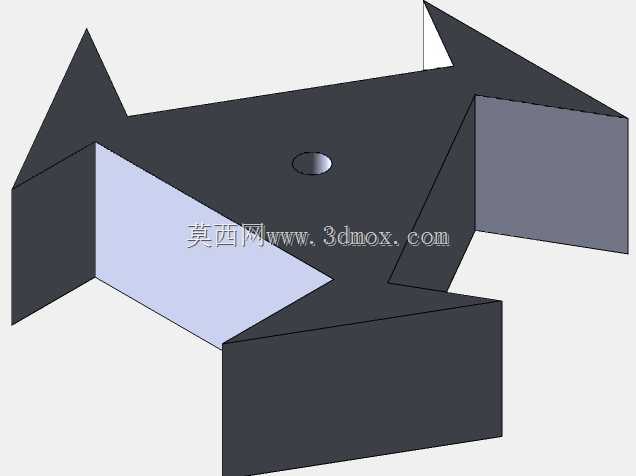

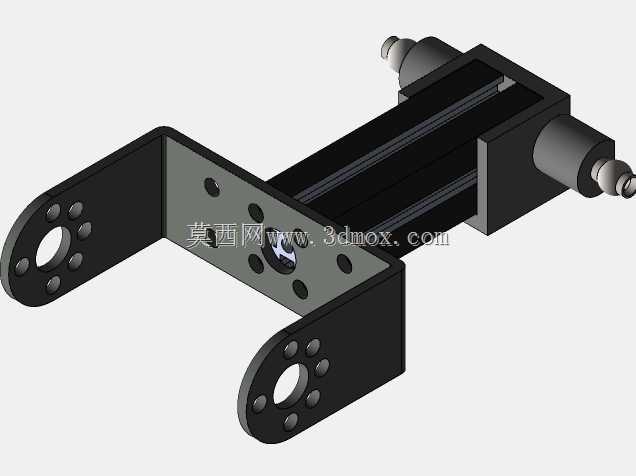

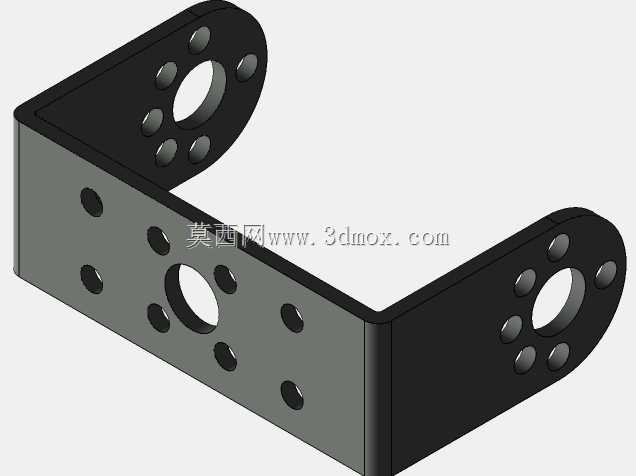

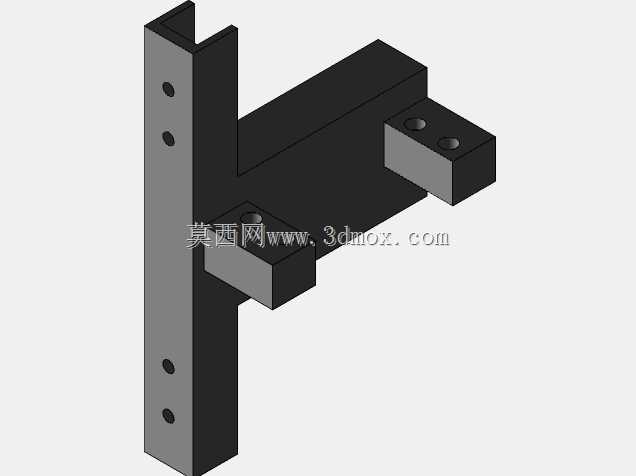

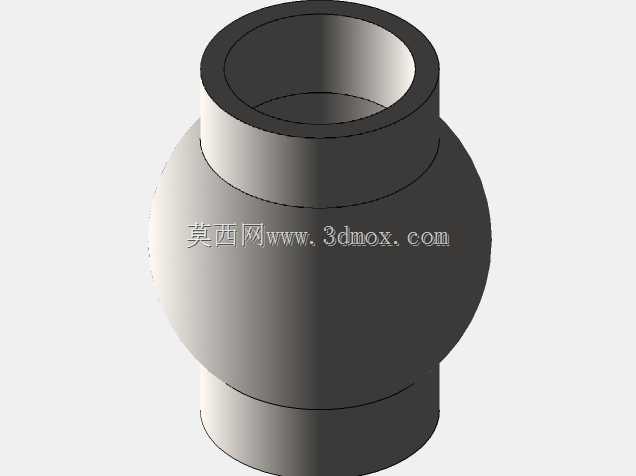

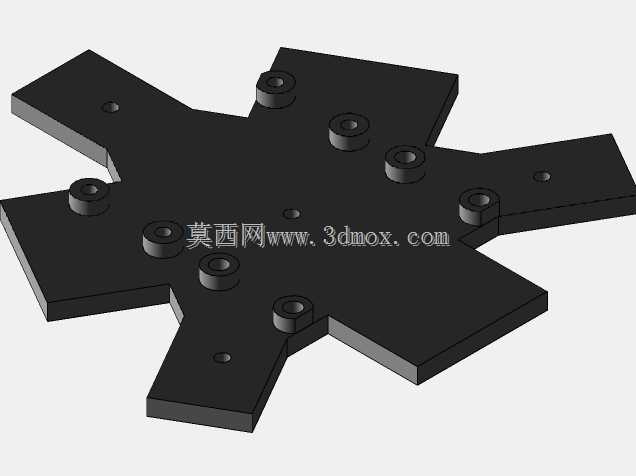

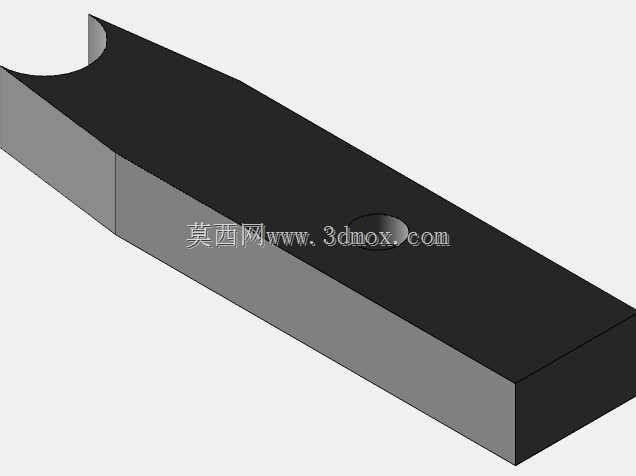

这款三角构型的并联绘图装置,核心采用三臂对称并联布局,相比传统串联式绘图机构,在相同工作幅面下具备更高的运动响应速度与末端定位精度,框架部分采用标准工业铝型材搭建,所有型材连接位置采用标准角件与紧固件锁紧,无需额外焊接工序,既可以在实验室桌面快速完成组装调试,也能根据实际绘图幅面需求调整型材裁切长度,灵活适配不同的工作空间边界。末端执行器采用笔夹式快换结构,可兼容不同直径的绘图笔、马克笔甚至刻针类工具,除了常规的纸面绘图作业外,更换末端工具后也可完成薄型材料的表面划线、软质基材的轨迹刻蚀等工序,在教学演示场景中,这类装置可直观展示并联机构的运动学正逆解原理,帮助学习者理解多轴协同运动的坐标转换逻辑;在小型加工场景中,可作为辅助标记设备,完成平板类工件表面的轨迹线预标记,替代人工划线提升标记一致性。设计过程中优先选用标准化成品组件,驱动部分采用数字伺服电机搭配专用伺服驱动器,运动控制核心采用通用嵌入式控制板,可直接读取标准格式的坐标指令文件,无需额外编写复杂的底层运动插补代码,使用者只需将规划好的轨迹坐标按指定格式整理导入,即可控制末端执行器沿预设路径运动。三个驱动臂的传动端采用标准杆端关节轴承连接,可自动补偿装配过程中产生的微小角度偏差,降低框架组装时的形位公差要求,部分非标准连接构件采用3D打印工艺制作,可根据实际选型的伺服电机尺寸、臂杆型材规格快速迭代调整连接件结构,无需开模即可完成整机装配。整机的安装边界可根据需求灵活调整,常规桌面款的框架外轮廓控制在400毫米立方范围内,工作幅面覆盖300毫米直径的圆形区域,可满足A3幅面以内的绘图作业需求,底部平台采用平整密度板或亚克力板作为承托面,可通过夹具固定不同厚度的绘图介质,运动过程中三个驱动臂的运动轨迹均在框架轮廓内部,无外伸运动部件,设备运行时的安全边界与外轮廓保持一致,无需额外预留安全防护距离,适合放置在桌面、实验台等有限空间内使用。传动部分的绳索张紧结构设置在驱动臂与末端平台的连接位置,可通过调节端的锁紧螺丝调整绳索张紧度,补偿长期运行产生的拉伸形变,保证末端定位精度不会因绳索松弛出现明显偏差,日常维护仅需定期检查关节轴承的润滑状态与绳索张紧度即可,无需复杂的校准工序。
