任天堂Switch左右Joy-Con游戏手柄结构设计

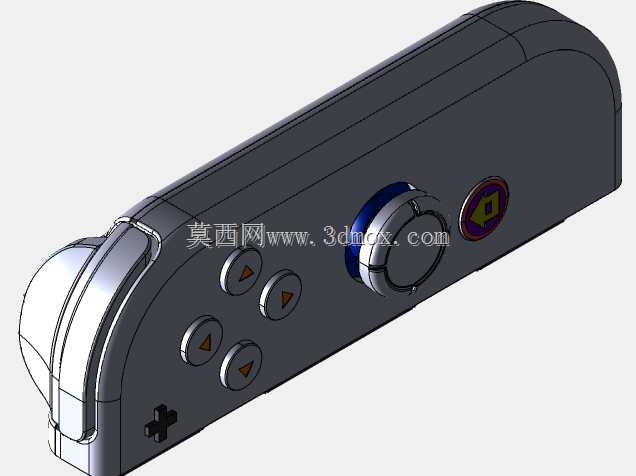

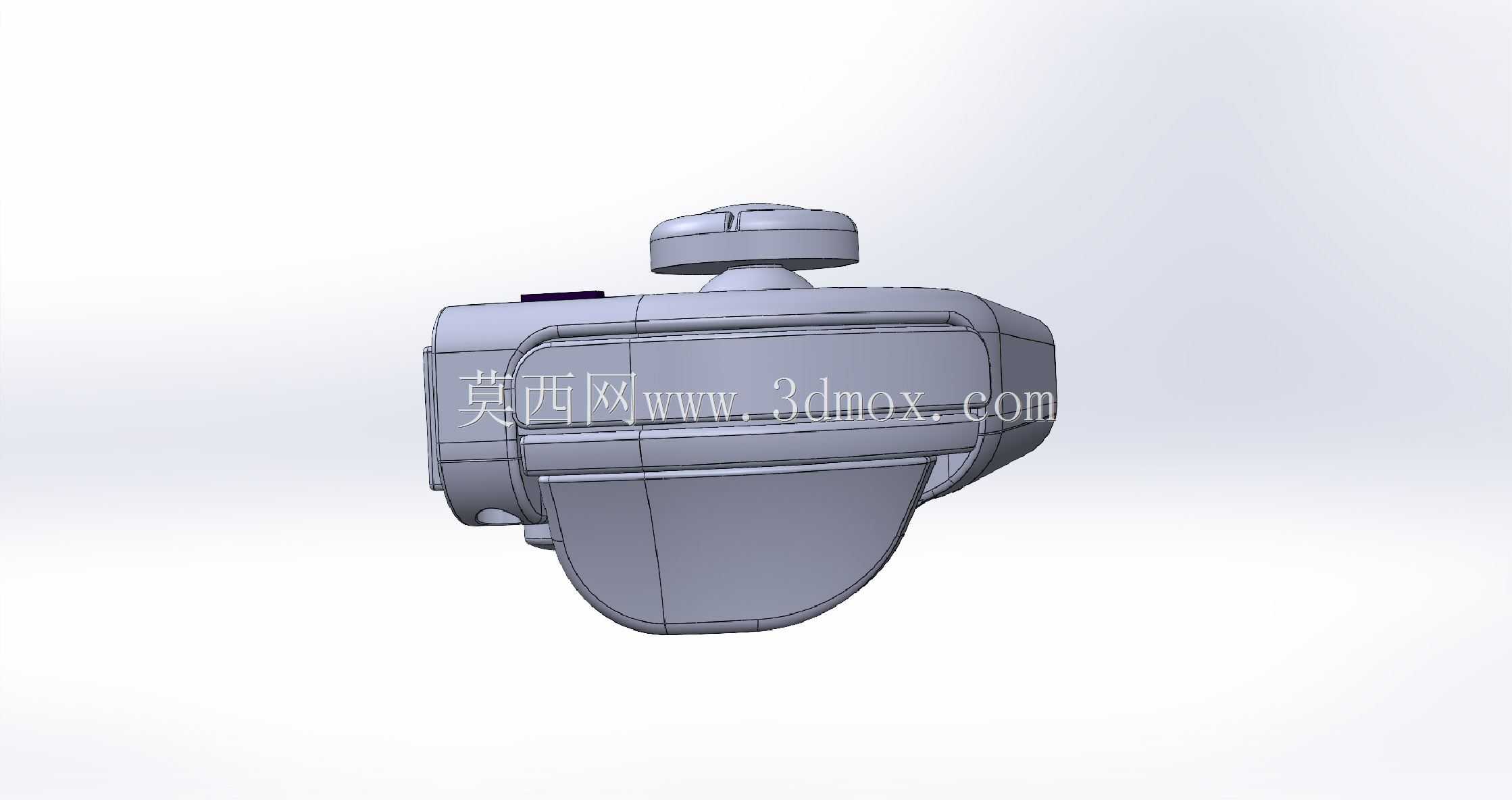

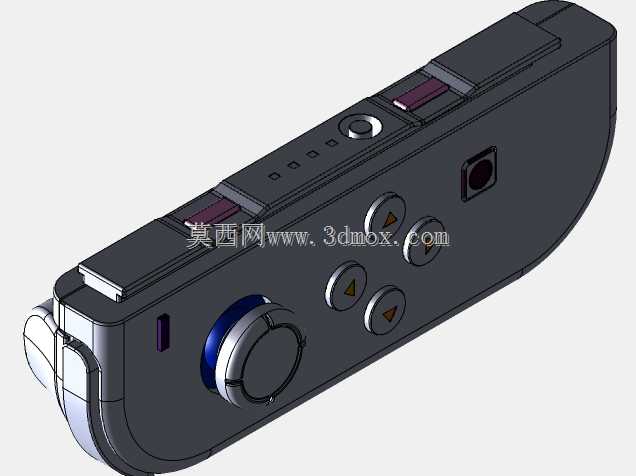

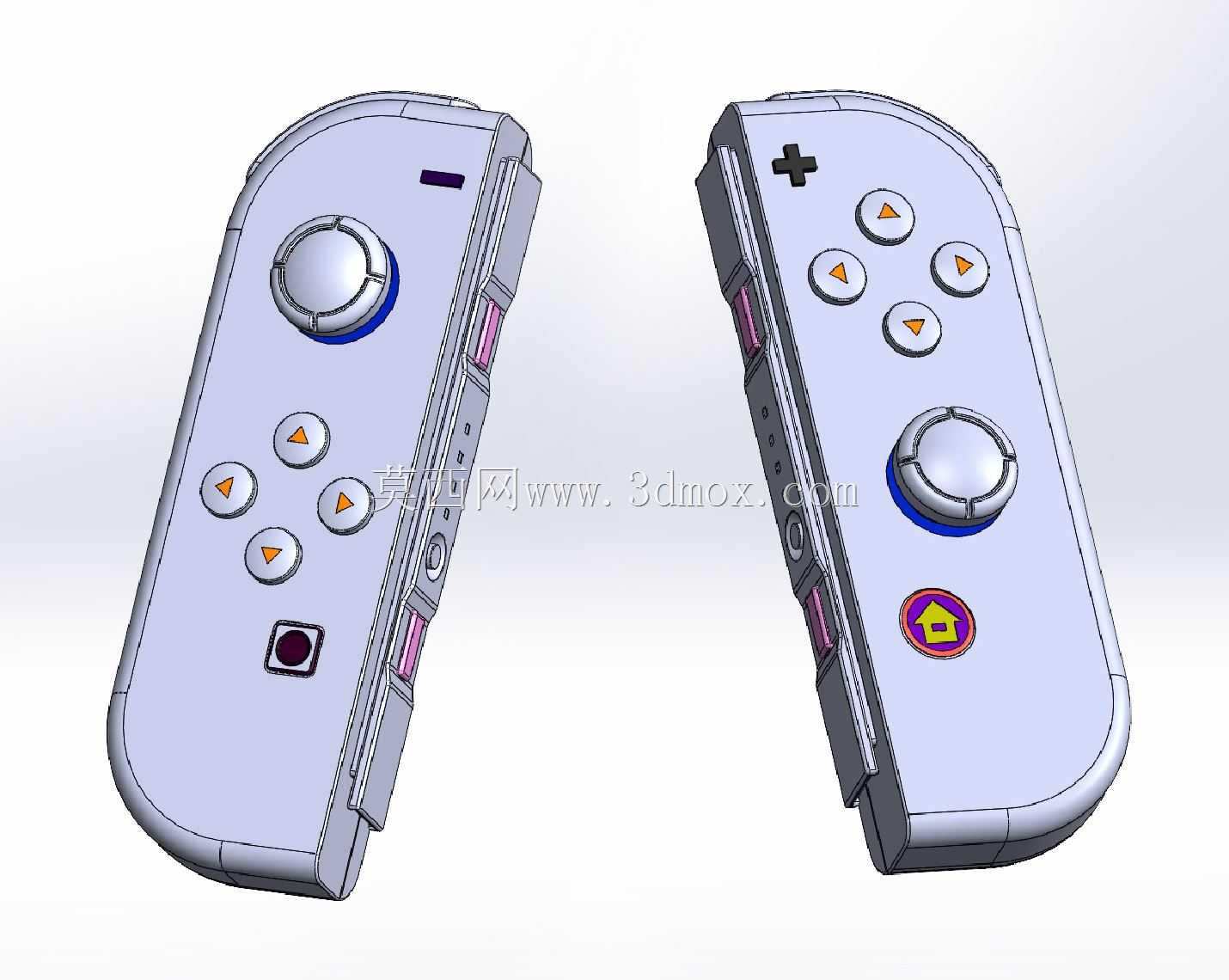

本次建模的分体式游戏手柄，主要适配便携游戏主机的手持操作场景，可分别作为左右独立控制器供双人使用，也可组合安装在主机两侧作为一体式手持操控端，同时支持搭配专用握把组成传统形态的游戏控制器，覆盖桌面、掌机、多人聚会等多类使用场景。从结构设计层面来看，手柄整体采用符合人体工学的弧形曲面轮廓，单手握持区域的弧度贴合成年人手掌内侧曲线，长时间握持不易产生硌手的疲劳感，左右手柄的外侧分别设置了SL、SR侧键，拆分使用时可方便食指自然触发。按键布局上，左侧手柄配置方向控制按键组与主摇杆，右侧手柄配置功能按键组与对应摇杆，所有按键的触发行程均参考实际量产产品的按压反馈设计，摇杆的帽体边缘做了防滑纹理处理，避免操作时手指打滑。设计过程中重点修正了原有参考模型的尺寸偏差，对扳机键的外形弧度与按压边界做了重新校准，确保按键与壳体之间的间隙均匀，不会出现卡滞问题，同时对壳体的拼接止口做了细化，上下壳的配合公差控制在常规消费电子产品的装配范围内，可直接用于手板验证的结构参考。手柄侧面预留了主机连接滑轨的安装位，滑轨的卡扣结构与实际产品的锁定逻辑一致，安装到主机侧方时可实现稳固卡合，拆卸时通过背部的解锁按键即可顺利脱离。内部结构层面预留了电池仓、按键电路板、振动马达的安装空间，各元器件的安装边界均做了避让处理，壳体壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚突变导致的缩水缺陷。从安装适配角度，该手柄的整体外轮廓尺寸与量产产品保持一致，可适配市面上常规的Switch保护壳、握把配件等周边产品，按键的位置偏差控制在0.2mm以内，不会出现配件安装后按键被遮挡无法触发的问题。建模过程中对所有的圆角、倒角细节都做了还原，包括壳体边缘的过渡圆角、按键周边的下沉台阶、指示灯的透光区域等细节，整体结构完整，可用于产品结构教学、周边配件设计参考、手板3D打印制作等场景。
