Xbox Series S家用游戏主机外观结构建模

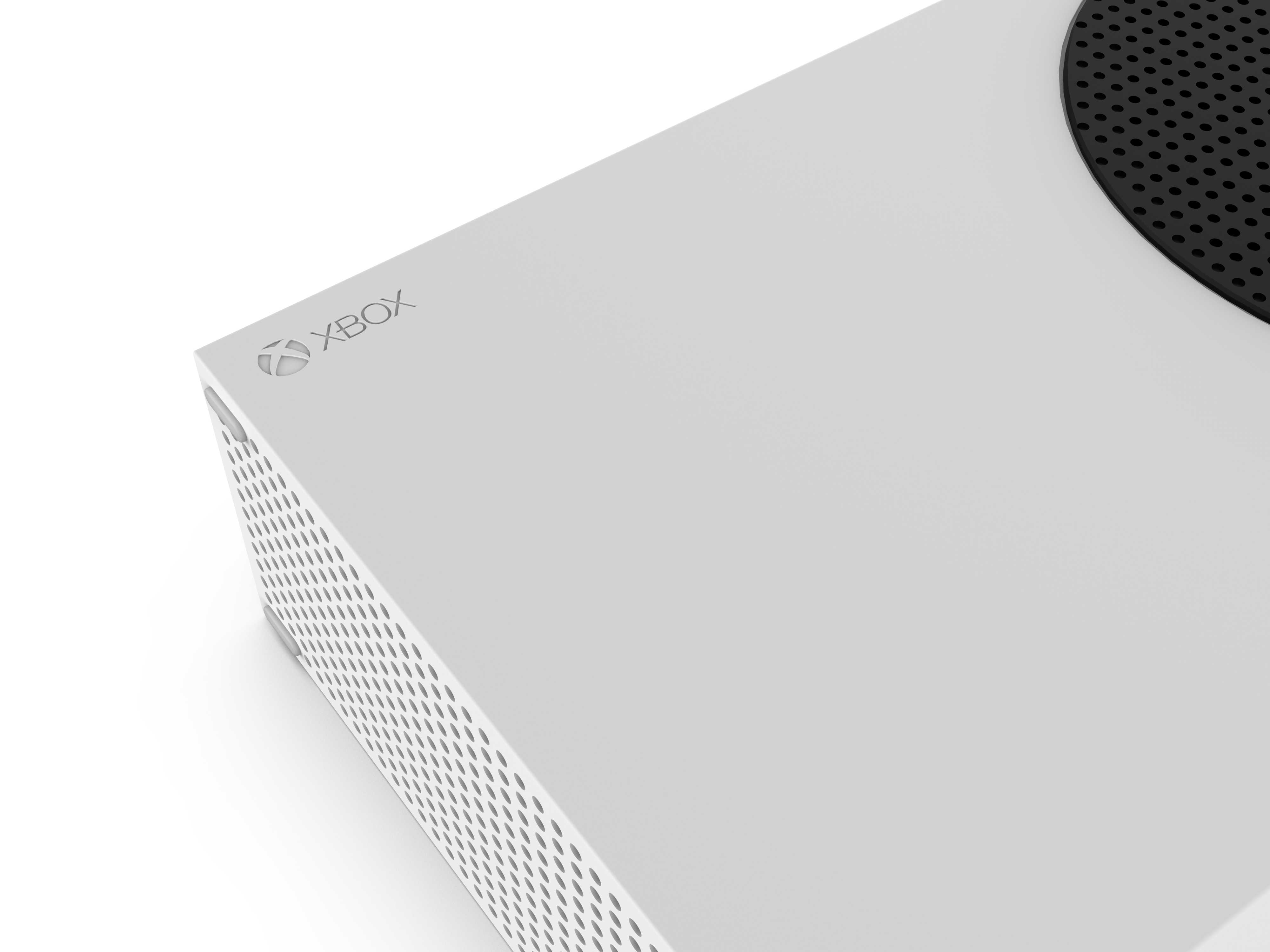

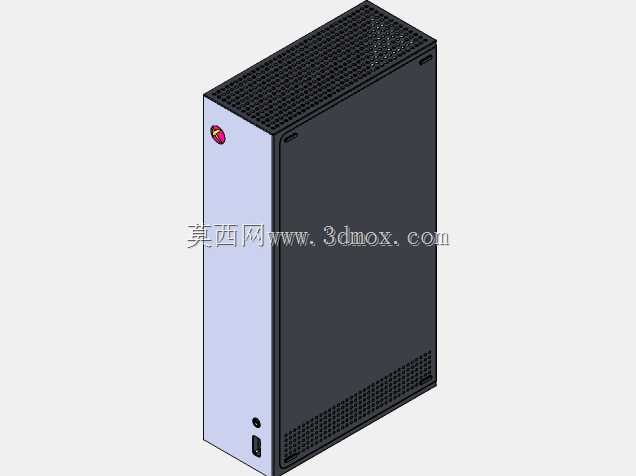

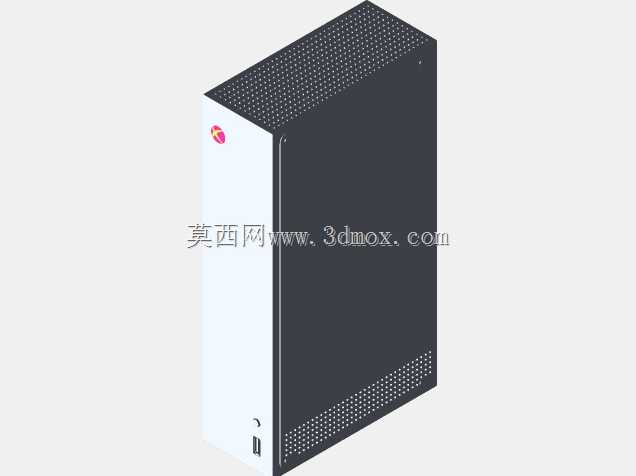

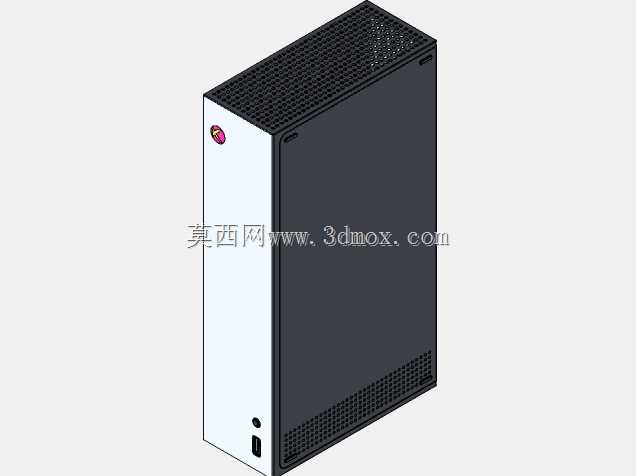

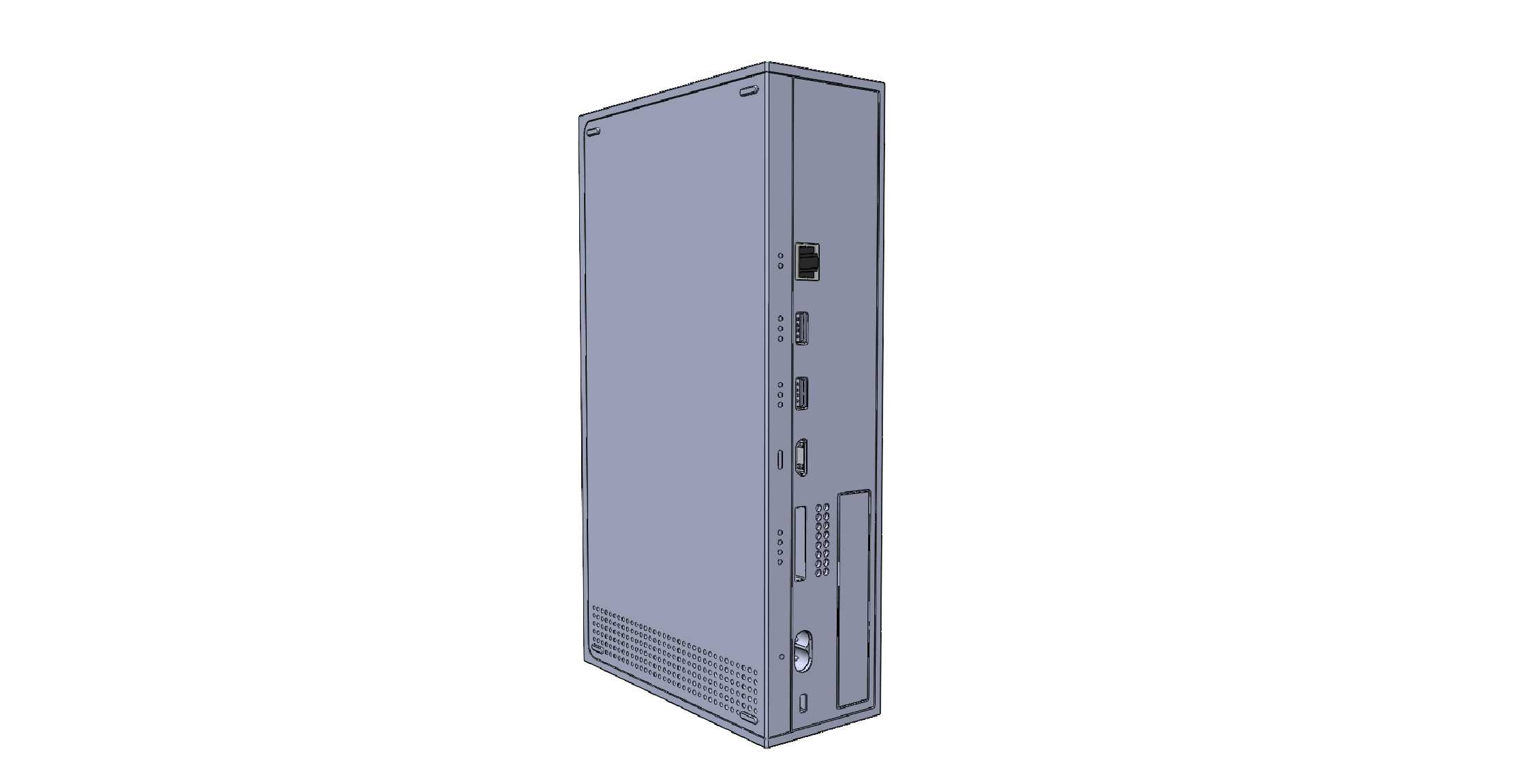

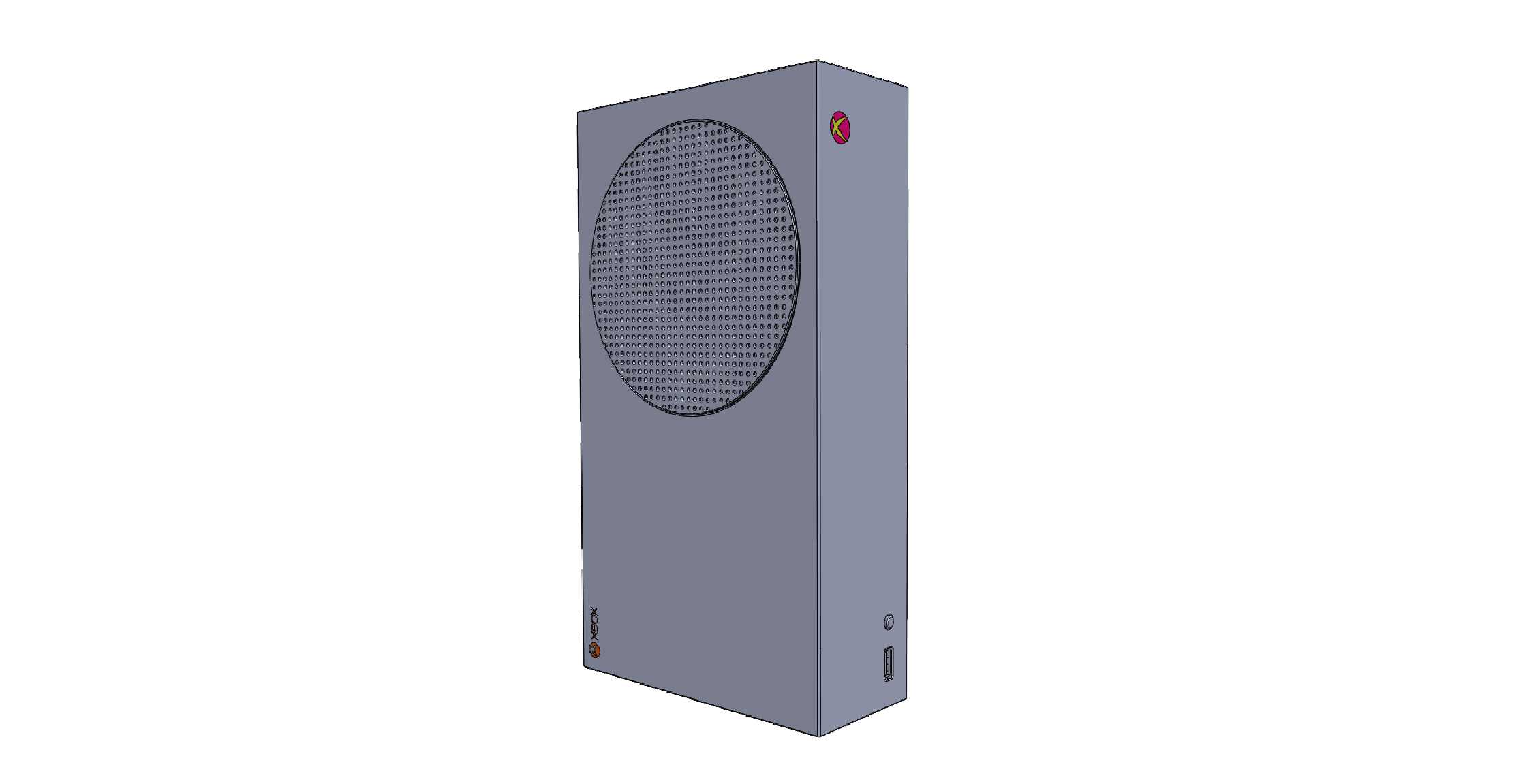

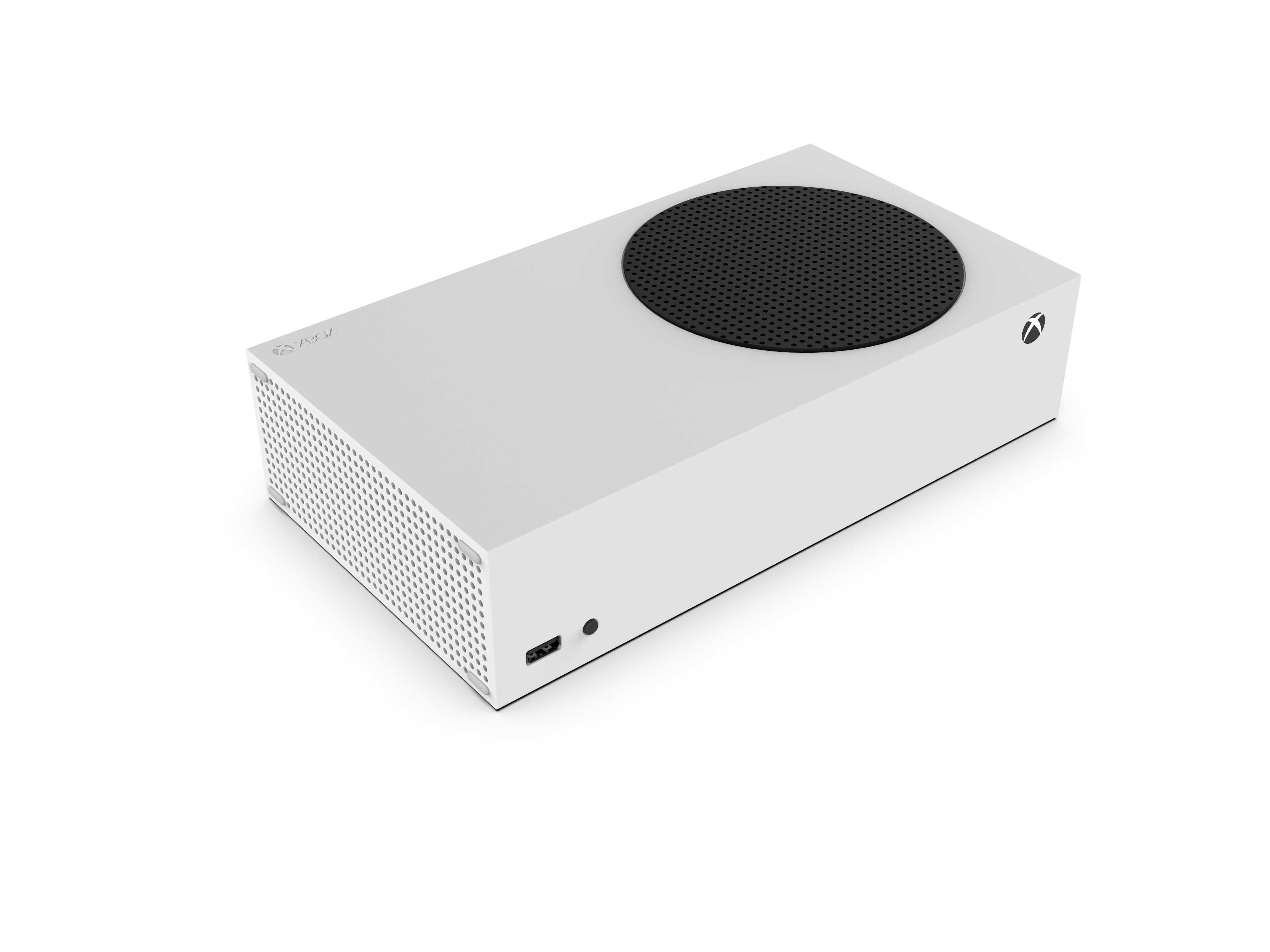

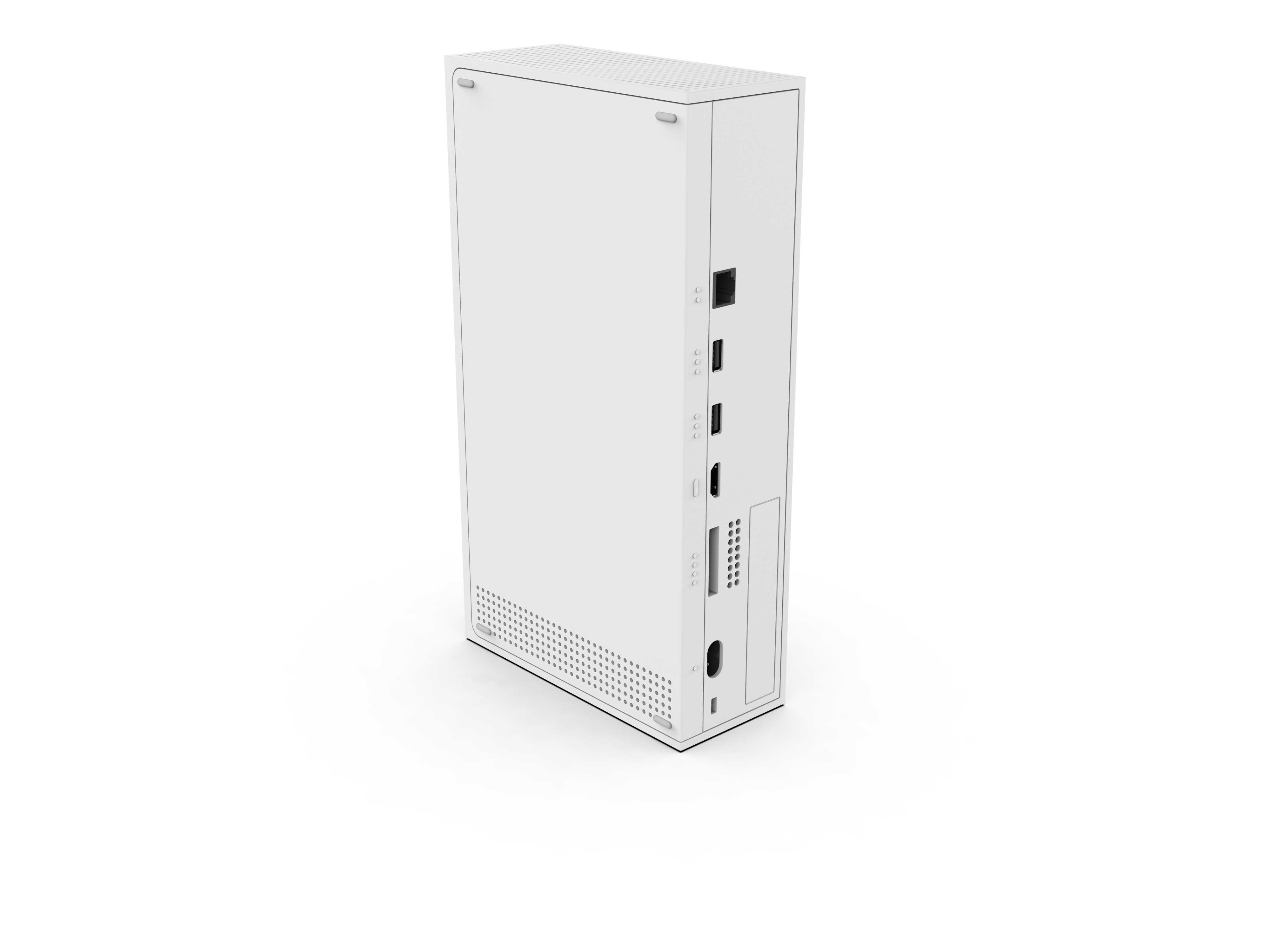

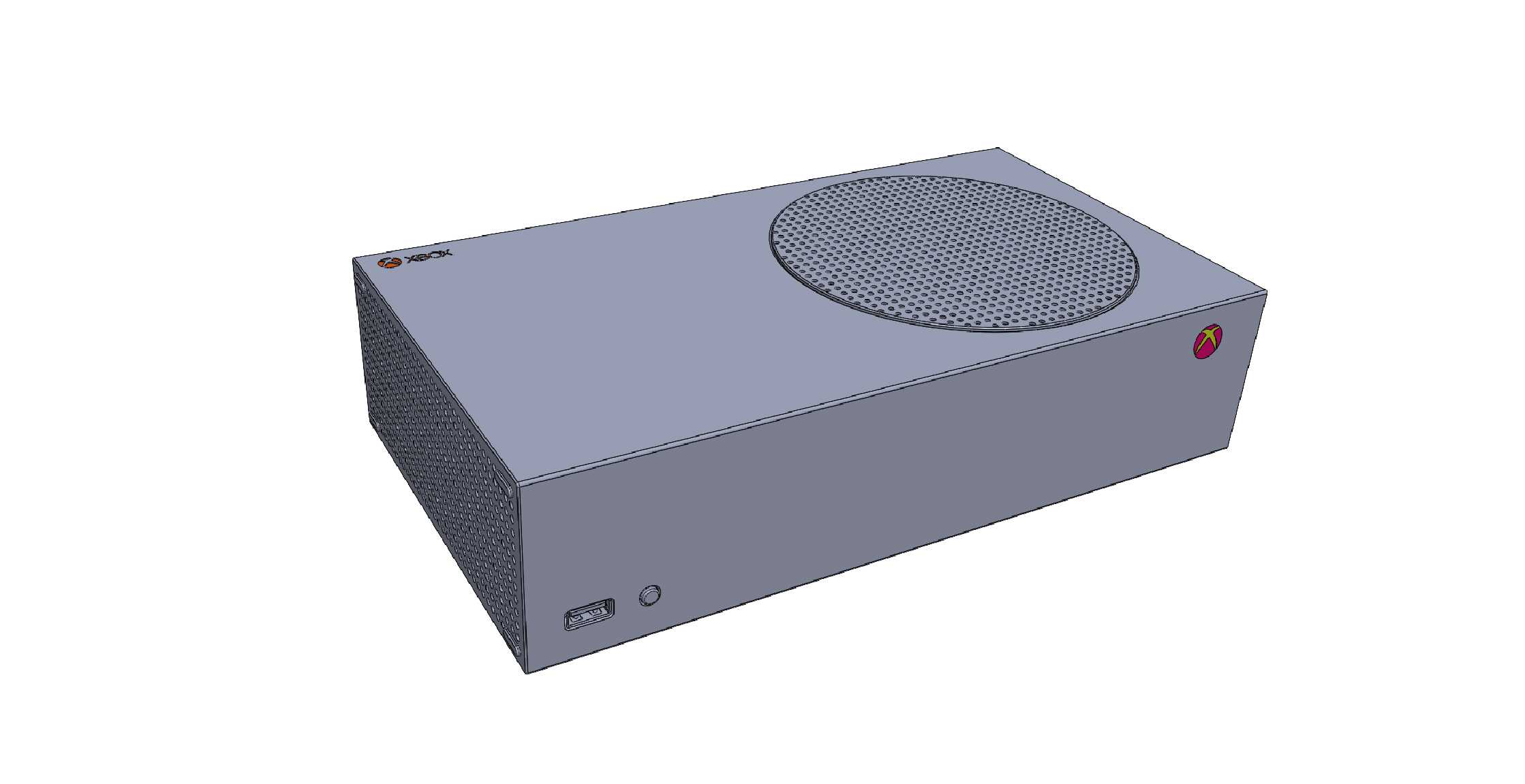

做这款主机的三维建模时，最先要明确的是它的实际使用场景——多数用户会把它放在客厅电视柜、桌面置物架这类狭小空间，所以建模第一步不是急着画外形，而是先把安装边界尺寸卡准：整机为长方体布局，顶面圆形散热区的直径、侧面通风孔的覆盖范围、前置接口的间距都要和实际摆放的预留空间匹配，比如底部支撑脚的高度要留出足够的散热进风间隙，避免贴紧桌面阻挡风道。从功能特性来看，这款主机走的是紧凑化设计路线，没有额外的外置光驱结构，所以机身侧面不需要预留光驱弹出的让位空间，整体轮廓可以做的更规整，建模时可以先拉伸出基础的长方体基体，把四个边角的圆角特征先做出来，圆角半径要和实际握持、摆放的防磕碰需求匹配，不能过大显得臃肿，也不能过小失去圆润的设计感。接下来处理细节特征，顶面的圆形散热格栅是外观辨识度最高的部分，不能简单用贴图代替，要做出实际的网孔结构，先在顶面草绘出圆形边界，再阵列排布六边形的网孔单元，注意网孔的疏密程度要和实际散热通风的需求对应，中心区域网孔更密集，边缘适当收窄，保证空气流通效率的同时兼顾外观整体性。侧面的进风格栅是长条状的密集开孔，建模时要注意开孔的深度和壁厚的比例，避免出现薄壁特征报错，同时要和内部的风道走向对应，进风孔的方向要顺着内部散热气流的路径，减少风阻。前置面板的接口部分，要准确还原USB接口、配对键、红外接收窗的位置和尺寸，这些接口的安装位要和内部主板的接口位置对应，建模时可以先在基体上切除出接口的让位槽，再分别做出接口的塑胶基座和金属触片的细节，保证装配时不会出现干涉。建模过程中，先完成整体的大面分型，把上下壳的分型线位置确定好，分型线要沿着机身侧面的棱线布置，尽量隐藏在视觉不明显的位置，符合消费电子产品的外观设计逻辑。之后再处理表面的标识细节，比如机身侧面的品牌logo，要做轻微的凸起特征，还原实际的丝印或浮雕质感，不能直接用贴图敷衍。渲染环节要注意材质的区分，机身主体是磨砂白色塑胶材质，要调整好粗糙度参数，避免出现过强的反光，散热网孔部分是黑色哑光塑胶，和主体材质形成视觉对比，接口部分的金属触片要做出金属的微弱反光质感，支撑脚的橡胶材质要调整出合适的漫反射参数，还原橡胶的哑光质感。整个建模过程要时刻注意壁厚的均匀性，消费电子类产品的外壳壁厚一般保持在1.5-2mm之间，避免出现壁厚突变导致的注塑缺陷，所有的卡扣、连接柱的位置都要在建模时预留出来，虽然是外观结构模型，但也要符合实际的生产装配逻辑，不能只做表面的外观而忽略内部的安装结构。
