透明展示款弹子挂锁内部工作结构

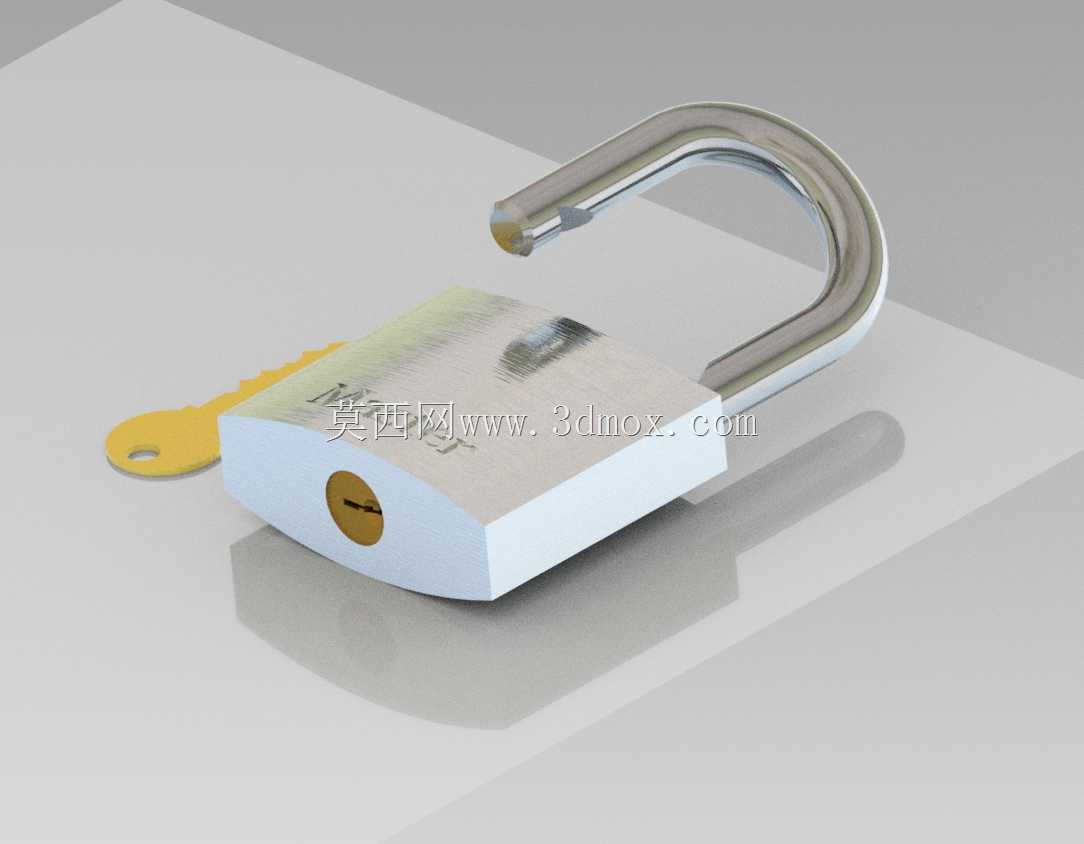

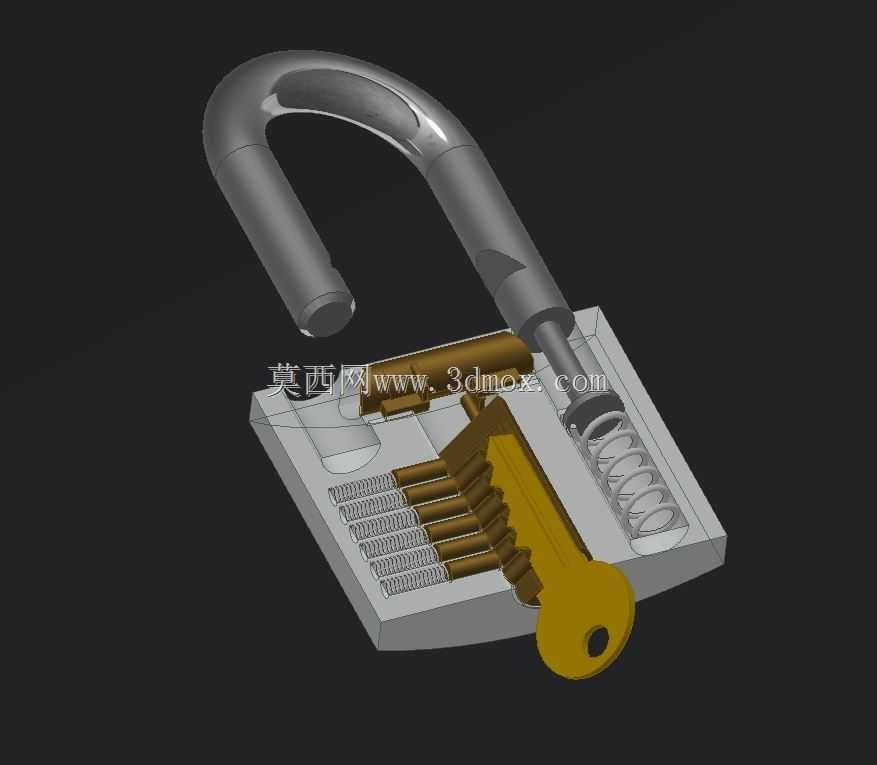

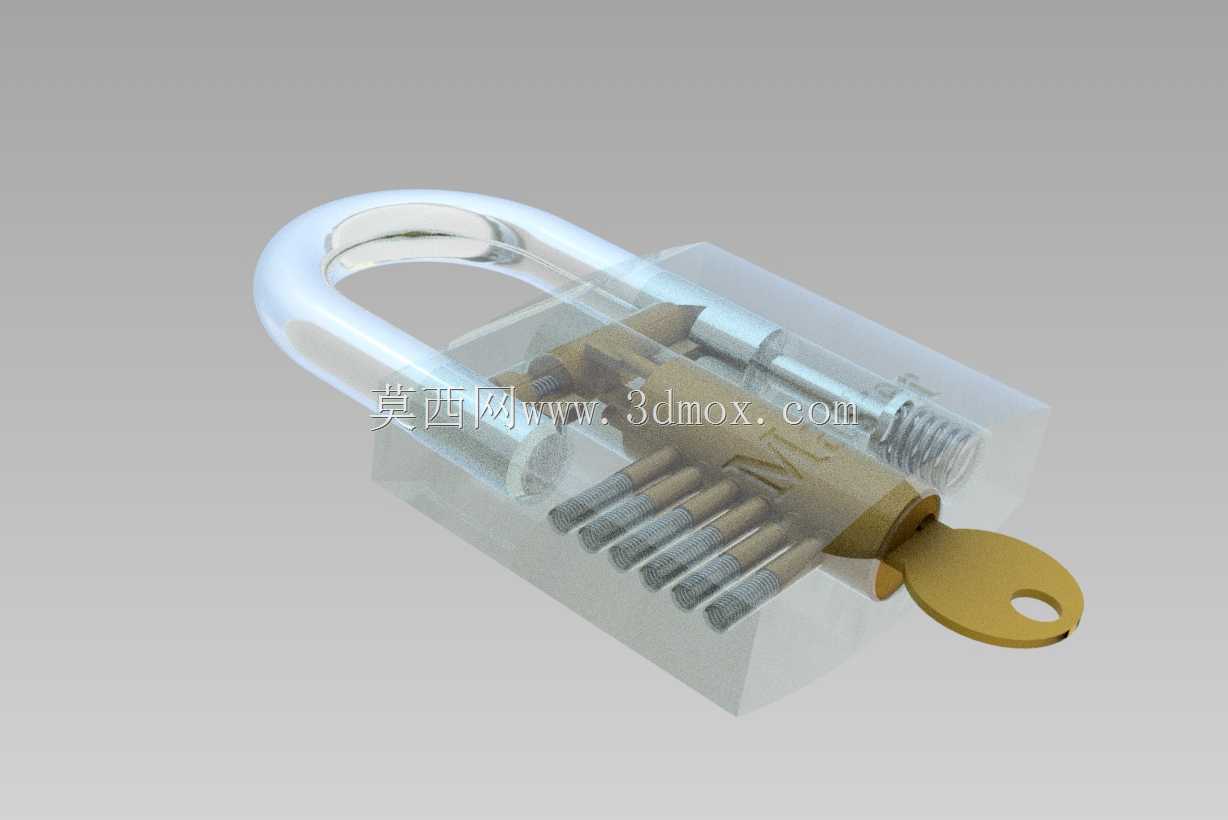

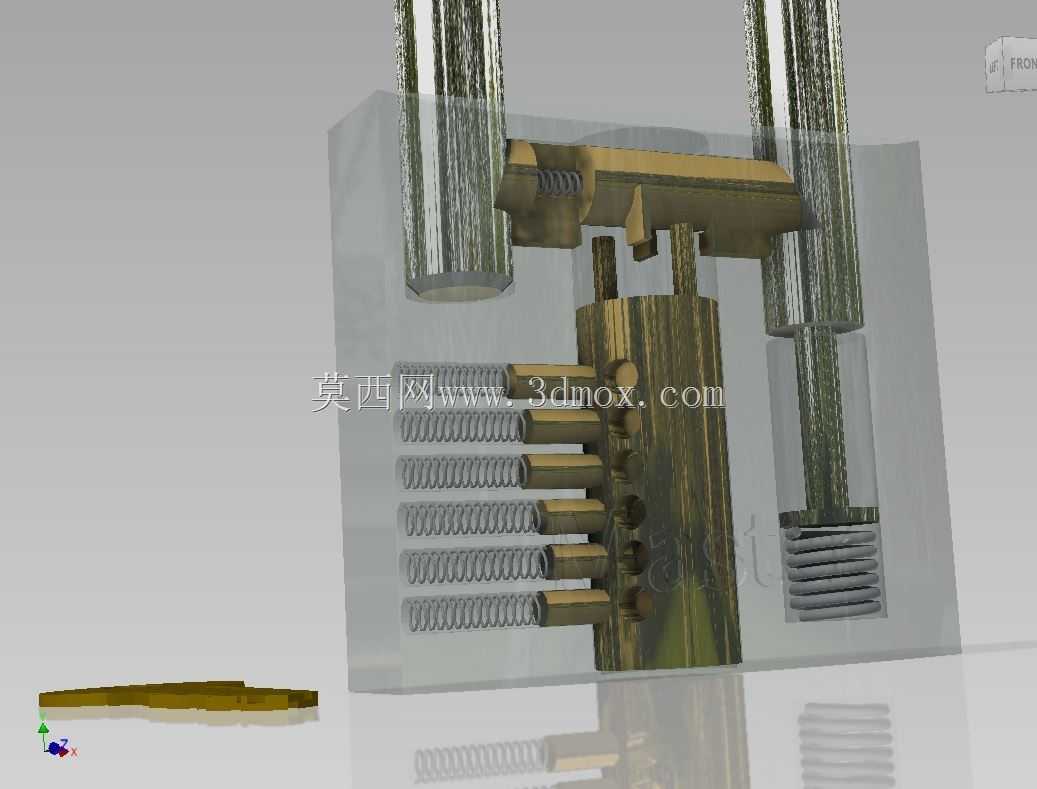

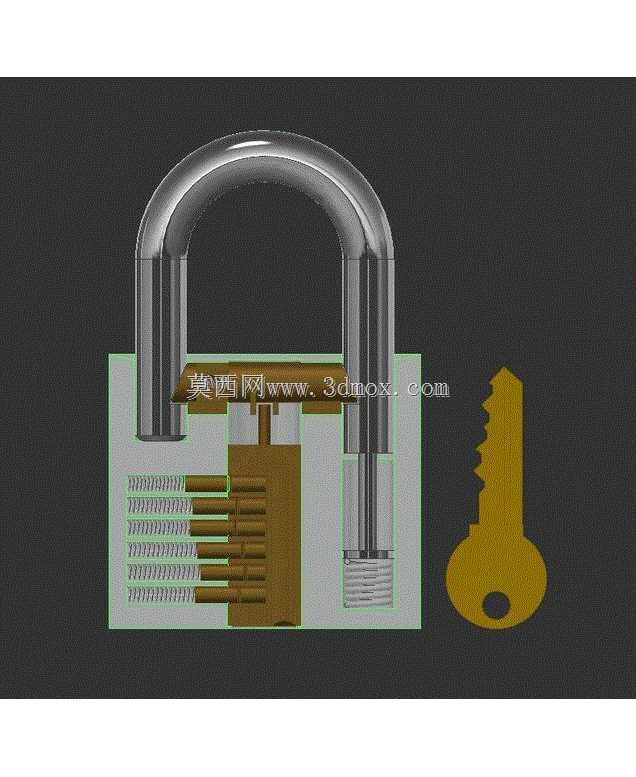

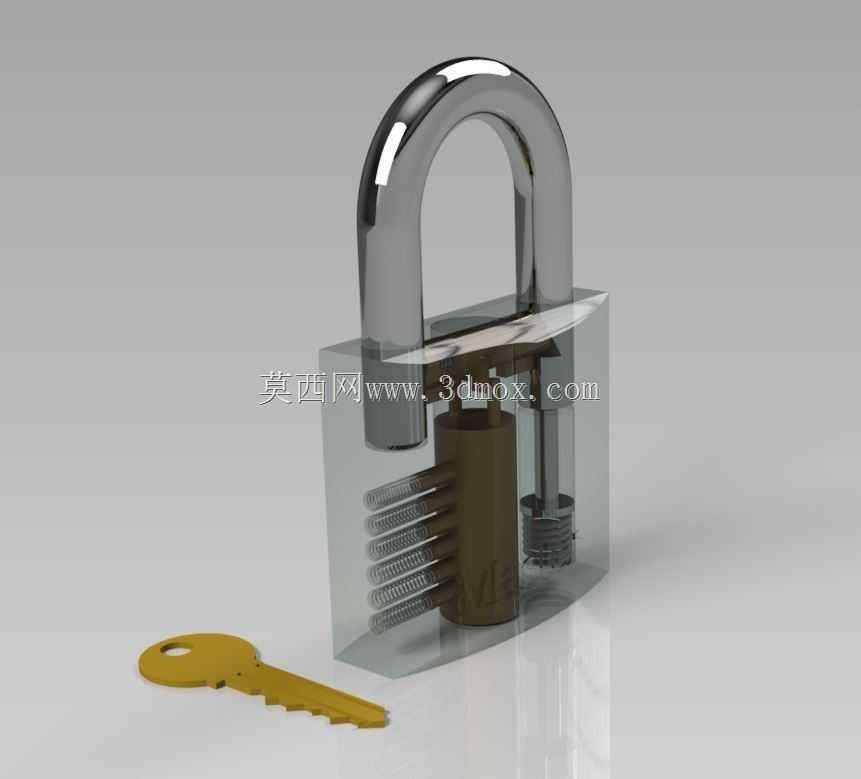

　　日常民用、工业储物场景中，挂锁是应用范围极广的机械式防盗锁具，从户外配电箱锁闭、仓储笼门固定，到私人储物柜、行李箱防盗，都能见到这类结构的身影。这套结构采用半剖可视化的设计思路，将原本隐藏在金属外壳内的所有传动部件完整呈现，方便从业者快速理解弹子锁的核心工作逻辑。整套机构以锁芯为核心装配基准，锁芯套嵌入锁体的安装孔位内，周向预留0.02mm的装配间隙保证转动顺滑，锁梁的两个插脚分别对应锁体内的锁止卡槽与弹簧复位腔，未插入匹配钥匙时，多组上下弹子在弹簧预紧力作用下，卡入锁芯与锁体的结合面，将锁芯周向锁死，此时锁梁的卡槽被锁止销卡住，无法向上弹出完成开锁动作。设计过程中对每一组弹子的长度公差做了严格约束，

　　不同齿形对应的弹子长度差控制在0.5mm梯度，既保证钥匙插入后所有弹子的分界面刚好与锁芯外圆齐平，让锁芯可以随钥匙转动，又避免公差过大导致的互开问题。锁梁的复位弹簧采用圆柱压缩弹簧，预紧力设置为15N，保证开锁后锁梁能自动弹起至限位位置，同时不会因为弹簧力过大导致锁闭时冲击过强损伤锁止销。整套结构的外形边界控制在常规民用挂锁的尺寸范围内，锁体宽度50mm、总高度70mm，锁梁直径8mm，适配市面上绝大多数挂锁安装位的尺寸要求，不需要额外改动配套的锁扣结构即可直接替换使用。结构中所有运动部件都添加了符合实际工况的约束关系，弹子的轴向滑动、锁芯的周向转动、锁梁的上下移动都设置了对应的行程限位，不会出现运动干涉或者超行程脱位的问题，

　　既可以作为锁具设计从业者的结构参考，也能用于锁具原理的教学演示，直观展示机械式防盗锁的核心工作逻辑，帮助新手快速理解弹子锁的设计要点，比如弹子弹簧的预紧力匹配、锁芯与锁体的配合公差选择、锁止销的受力角度优化等实际工程问题，避免设计过程中出现开锁卡滞、锁止失效等常见故障。
