AK47突击步枪枪管结构三维数模

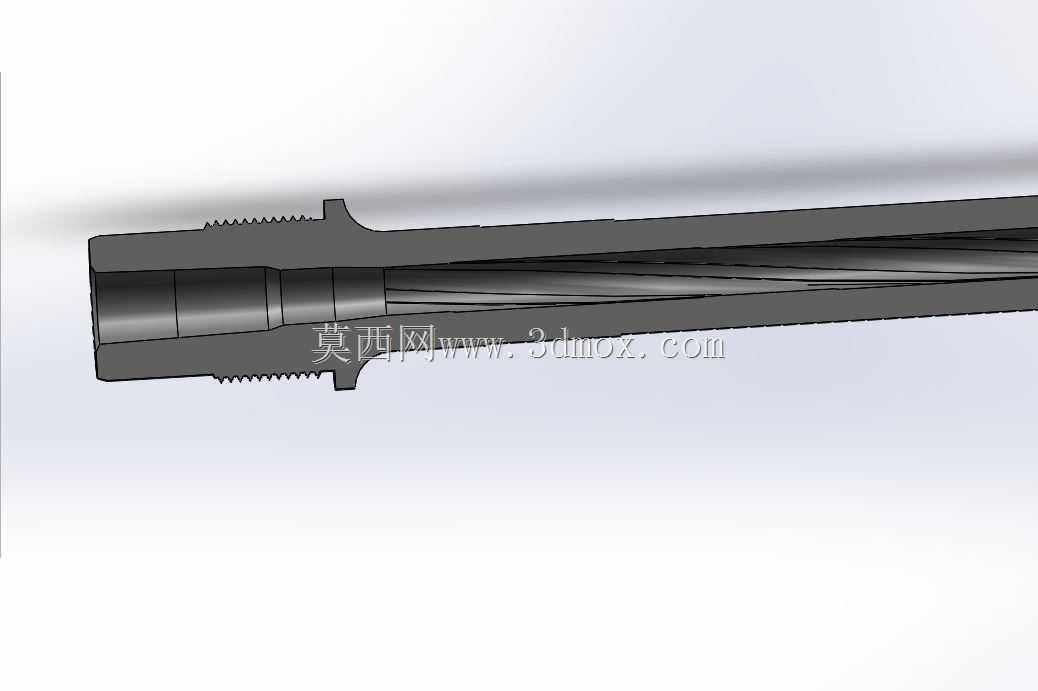

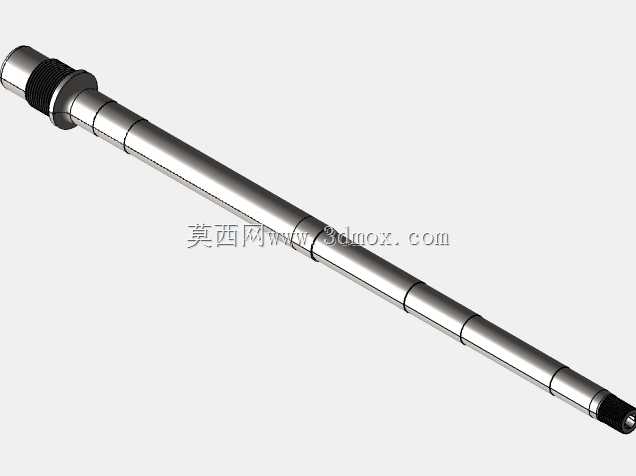

作为轻武器系统的核心承压构件，该枪管零件的三维数模完整还原了实装部件的全部结构特征，可直接用于轻武器结构教学、战术装备仿真推演、影视道具结构校核等场景，也能为同口径长轴类承压零件的结构设计提供参考。从实际使用场景来看，枪管是自动步枪完成弹丸加速、保证射击精度的核心部件，工作过程中需要承受瞬时高温高压火药燃气的冲击，同时要在连续射击的热交变载荷下保持结构刚度与尺寸稳定性，因此其结构设计的合理性直接决定了枪械的射击寿命与精度表现。该数模还原的枪管整体为长轴类变径结构，尾端设置有与机匣配合的安装定位段，带有周向防滑卡槽与螺纹连接结构，可实现与机匣的可靠锁紧，保证射击过程中枪管不会出现轴向窜动或周向转动，安装定位段的直径与长度尺寸严格匹配对应机匣的安装边界，装配时无需额外修配即可完成定位。沿枪管轴向分布有多段环形定位凸台，这些凸台一方面用于与护木、导气装置等外部构件配合定位，确定各附件的安装位置，另一方面也能在不显著增加枪管整体重量的前提下，提升枪管的结构刚度，减少长径比过大带来的射击振动形变，凸台的外径尺寸与相邻凸台的间距均经过匹配设计，保证各附件装配后不会出现轴向滑移。枪口位置设置有与膛口装置配合的连接螺纹与定位台阶，可适配消焰器、制退器等不同膛口附件，螺纹规格与定位端面的垂直度公差在建模时做了对应约束，保证膛口装置装配后与枪管轴线的同轴度，避免影响弹丸出膛姿态。设计过程中，建模者充分考虑了枪管的实际受力特征，尾端壁厚最大，对应膛压最高的弹膛位置，沿枪口方向壁厚逐步均匀递减，既平衡了不同位置的承压需求，也合理控制了枪管整体重量，避免全枪重心过于靠前影响据枪稳定性。枪管外表面的分段结构并非随意设置，每一段的直径变化都对应了内部膛线的加工工艺需求，同时也兼顾了连续射击时的散热需求，分段形成的环形棱边可以增加枪管与空气的接触面积，提升散热效率。对于结构设计从业者而言，该数模清晰展示了长轴类承压变径零件的设计逻辑，即根据不同位置的受力工况匹配对应的截面尺寸，同时兼顾装配定位、附件安装、重量控制、散热等多维度需求，避免单一追求强度导致零件过重，或是过度减重带来的刚度不足问题。在进行同类型长轴零件设计时，可参考该枪管的分段设计思路，在受力集中的位置加大截面尺寸，在受力较小的位置适当缩减尺寸，同时利用凸台结构实现相邻零件的定位，减少额外定位零件的使用，简化整体装配结构。
