点45口径弹壳结构三维建模设计

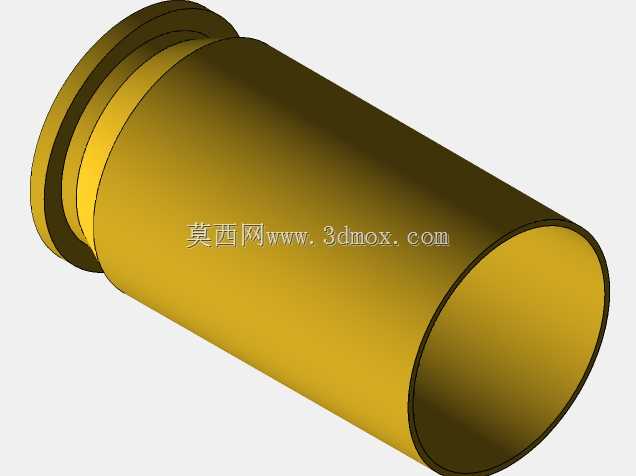

该模型还原的是点45口径弹药的弹壳主体结构，这类构件在轻武器系统中承担着容纳发射药、固定底火、嵌入枪膛定位、闭气承压的核心作用，是轻武器击发循环里不可或缺的基础零件。从结构设计逻辑来看，该弹壳采用直筒型空心回转体构型，整体为等壁厚圆柱筒体设计，口部做了轻微的内收倒角处理，便于弹头的压装与定位，筒体尾部预留了底火安装的台阶孔位，外壁光滑无多余凸起，能够在供弹过程中顺畅通过弹匣、坡膛，避免卡滞故障。实际工程应用中，这类弹壳的外形尺寸公差控制要求极高，外径需要与枪膛阴线尺寸实现间隙配合，间隙量通常控制在0.02mm到0.05mm之间，既保证进弹退壳的顺畅性，又能在击发时通过弹壳的轻微膨胀贴合膛壁，实现火药燃气的密封，避免高温高压燃气从膛尾溢出影响击发稳定性。建模过程中优先采用回转特征完成主体构型，对壳体内腔的台阶过渡处做了圆角处理，避免应力集中——实际生产中该位置是弹壳承压的薄弱区域，击发时发射药燃烧产生的瞬时高压会直接作用于壳体内壁，过渡圆角的曲率半径直接影响弹壳的抗变形能力，曲率过小容易在多次复装（民用射击领域常见复装弹场景）时出现裂纹，曲率过大则会挤占发射药的装填空间，影响装药量与弹道性能。从安装边界来看，该弹壳的总长需要适配对应枪械的弹膛长度，尾部底火台的深度、直径需要匹配标准底火的尺寸，口部的内径需要与弹头尾部的圆柱段实现过盈配合，过盈量通常控制在0.01mm到0.03mm，保证弹头在日常携行、供弹过程中不会脱落，同时击发时能够顺利脱壳嵌入膛线。不同于带锥度的步枪弹壳，点45口径手枪弹采用直筒构型，主要适配手枪、冲锋枪这类短管自动武器的供弹系统，直筒结构在弹匣内排列时的空间利用率更高，能够在相同弹匣长度下容纳更多弹药，同时直筒弹壳在抽壳时的阻力更小，适合短后坐自动原理的武器实现可靠的自动循环。建模时对壳体壁厚做了等厚处理，实际生产中这类弹壳多采用黄铜或者覆铜钢通过多道次冷拉伸成型，等壁厚设计能够适配冲压拉伸的工艺特性，减少拉伸过程中的壁厚不均、开裂等废品率，同时保证击发后弹壳变形均匀，退壳时不会因为局部变形过大卡在膛内。
