立式双导轮捆扎带导向分配机架结构

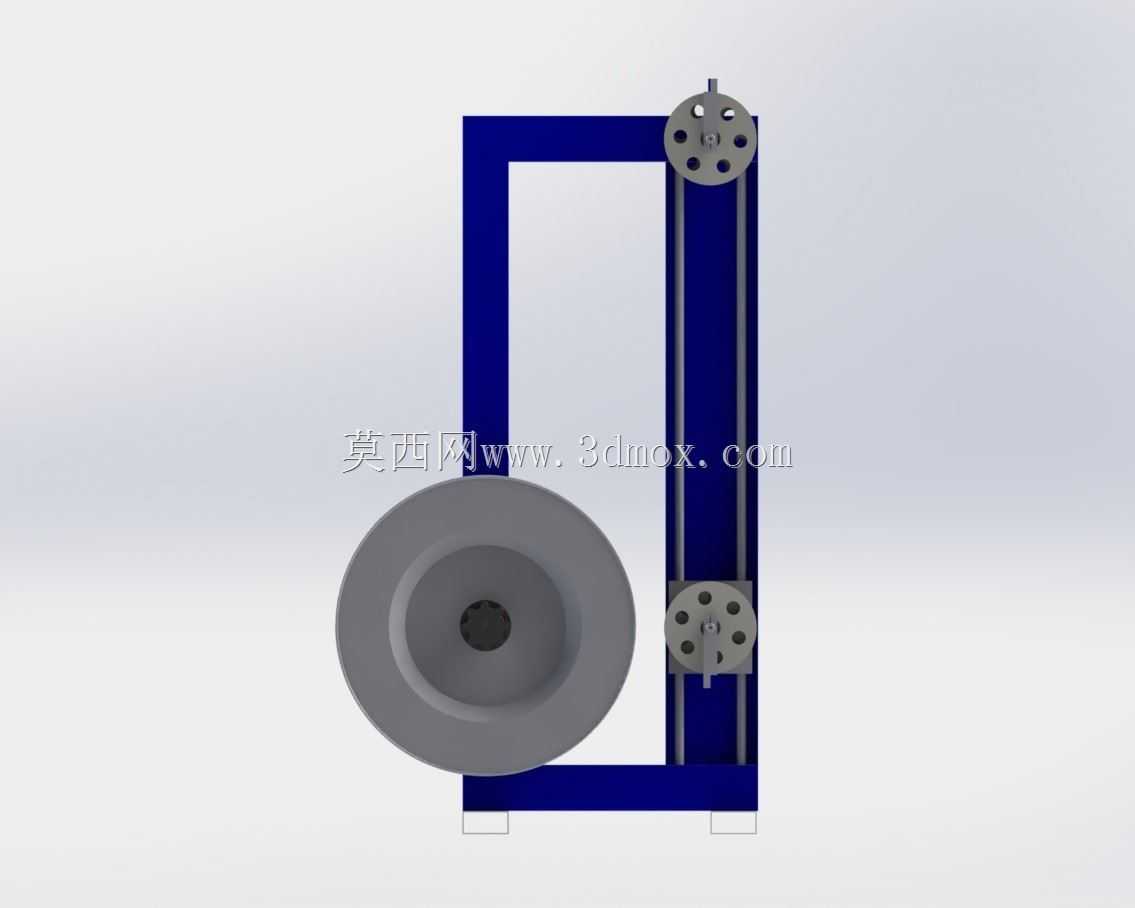

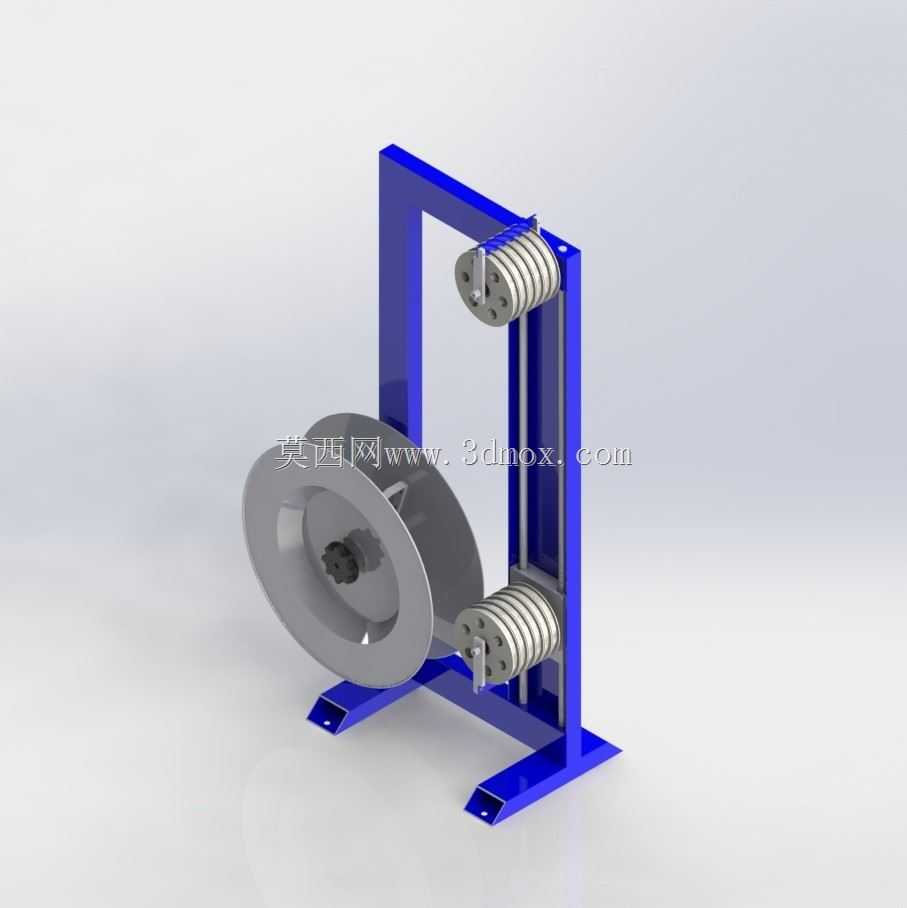

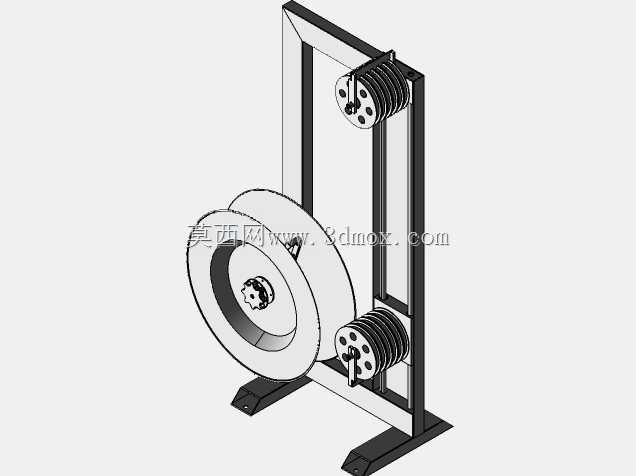

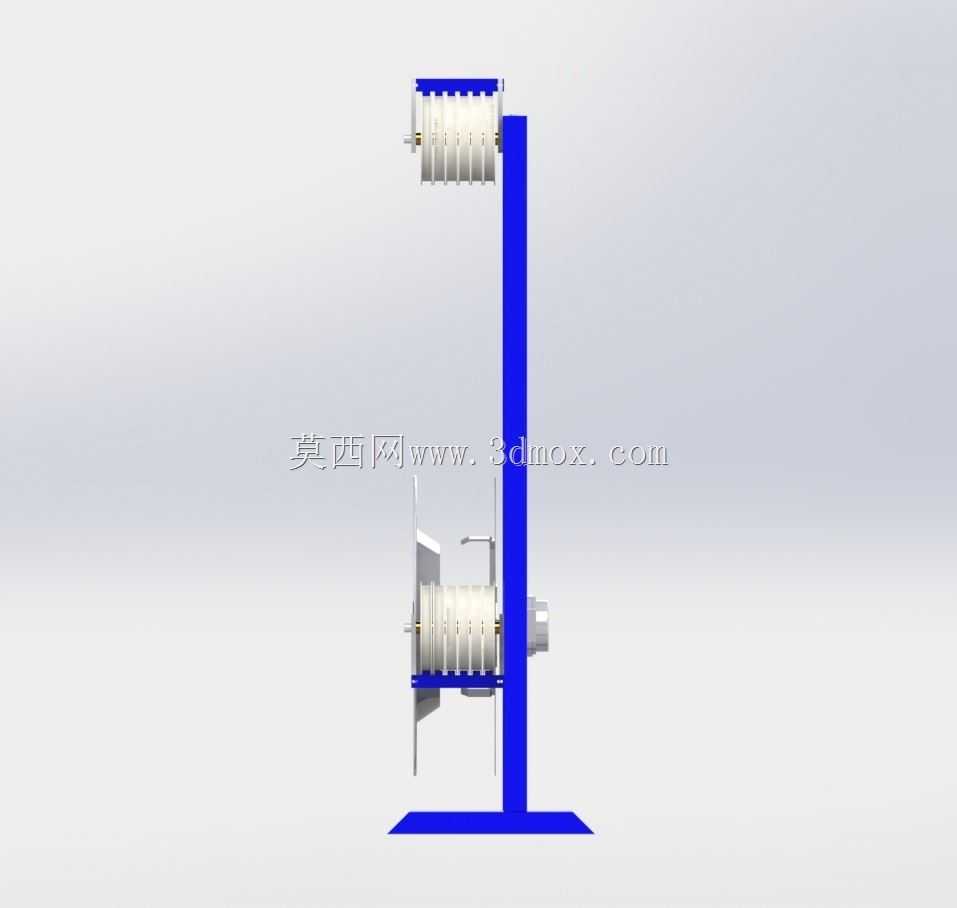

该结构为捆扎作业环节的带料导向分配载体，主要适配常规PP、PET捆扎带的供料导向工序，常见于成品箱捆扎、建材捆扎、零散物料集束捆扎的生产线配套工位，承担带盘承托、带料导向、张力缓冲的核心作用，避免捆扎带送料过程中出现卡滞、跑偏、扭折的问题。整体采用立式门型框架结构，底部设置两个带安装孔的L型支撑脚，可直接通过螺栓固定在设备安装台面或者生产线旁的预制机架上，安装时需保证框架垂直度偏差不超过1mm/100mm，避免导轮组偏斜导致带料运行阻力增大。主承托轮位于框架前侧，采用大直径槽轮结构，槽宽适配常规宽度的捆扎带卷，轮体内部设置阻尼衬套，可在带料牵引时提供稳定的转动阻尼，避免带盘惯性转动导致带料松脱散卷。框架上下两端各设置一组多槽导向轮组，每组导轮由五个平行布置的小直径槽轮组成，槽面做圆弧抛光处理，减少带料运行时的摩擦阻力，上下导轮组的安装位置与主带盘的出带切线方向对齐，带料从主带盘引出后可依次经过上下导轮组的槽位，实现多路径带料的分配导向，可同时为多组捆扎执行头供应捆扎带。设计时优先考虑了结构的刚性与维护便捷性，框架主体采用板材折弯焊接成型，焊接后做去应力处理避免长期使用出现框架变形，所有导轮的轮轴均采用快拆式卡簧固定，更换磨损导轮或者调整导轮位置时无需拆解整个框架，可直接在工位上完成维护操作。导轮组的安装座设置了长条形调节孔，可根据实际使用的捆扎带宽度、送料角度微调导轮的前后位置，适配不同规格捆扎带的走带路径要求，避免带料与导轮侧边发生摩擦刮损。实际应用中，该结构可直接集成到全自动捆扎机的供料端，也可作为独立的带料分配架配套半自动捆扎工具使用，安装边界需预留出带盘更换的操作空间，主带盘侧方预留至少一个带盘直径的操作距离，方便操作人员更换用完的捆扎带卷，上下导轮组的外侧预留100mm以上的走线空间，避免带料运行时与周边设备构件发生干涉。结构整体无复杂传动构件，故障率低，日常维护仅需定期清理导轮槽内的带料碎屑、在轮轴处加注少量润滑脂即可保证长期稳定运行，导轮的槽型深度经过反复校核，可保证带料在高速送料时不会从导轮槽内脱出，送带速度适配常规捆扎设备的0.5-2m/s的送料速率，不会出现带料卡顿的问题。
