RS50规格单排传动链轮结构设计

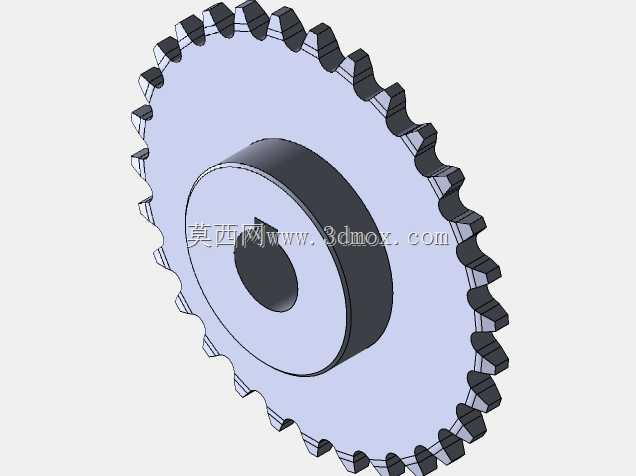

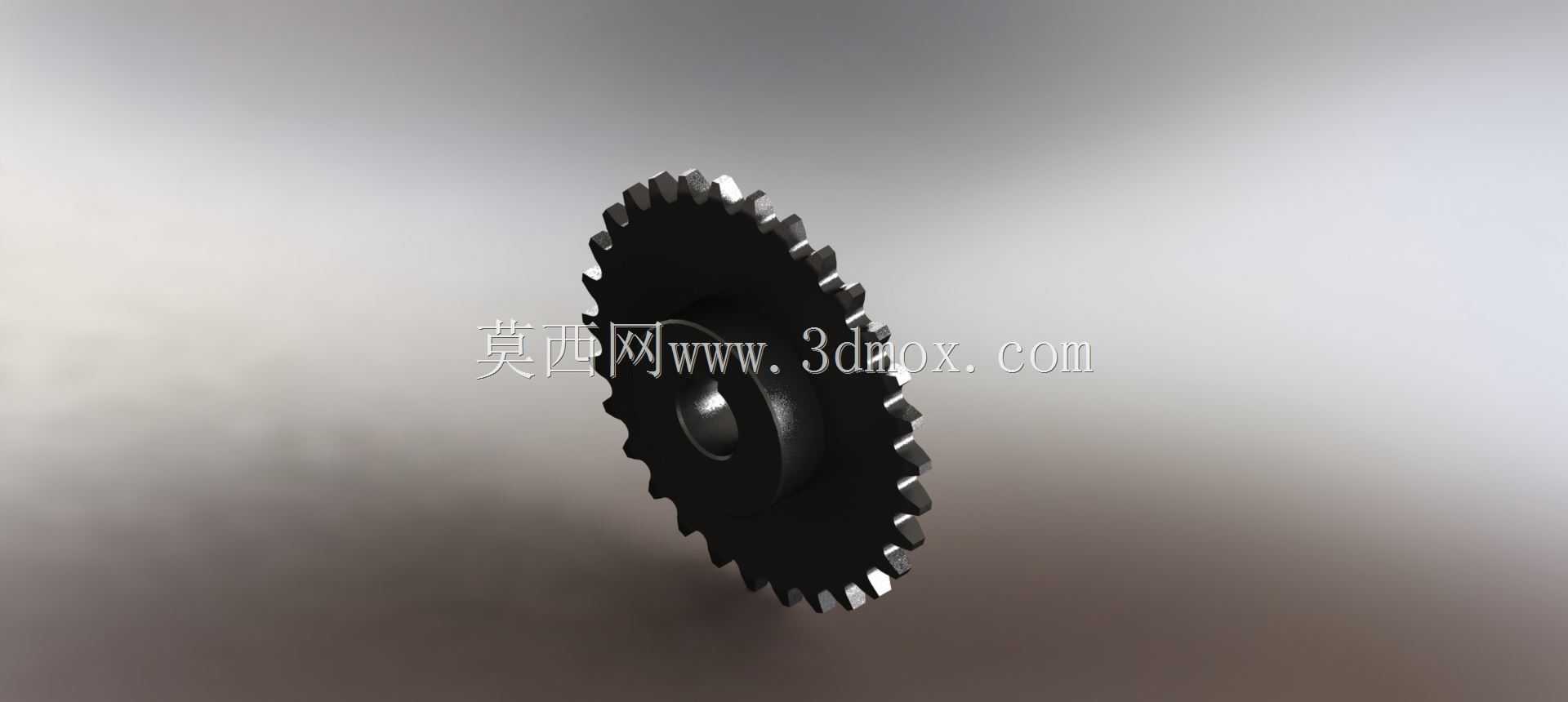

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、适配多尘油污恶劣工况、远距离传动效率稳定的特性，在输送线、农机、轻工包装设备、机床辅机、摩托车传动系统中有着不可替代的应用占比，而链轮作为链传动系统中与链条直接啮合的核心承载零件，其齿形设计、结构选型、安装尺寸匹配度直接决定整套传动机构的运行寿命与噪音水平。这款适配RS50链条的单排链轮，在设计阶段优先匹配节距15.875mm的单排滚子链条参数，齿形采用三圆弧一直线的标准齿廓设计，加工时可直接采用成型铣刀或滚齿工艺批量生产，无需定制特殊刀具，能有效降低中小批量生产的加工成本，同时保证啮合过程中滚子与齿面的接触应力均匀分布，避免局部应力集中导致的齿面过早点蚀或磨损。从结构上看，这款链轮采用带轮毂的一体结构设计，轮毂部分预留了标准键槽安装位，可直接与对应直径的传动轴通过平键实现周向固定，轮毂端面可加装紧定螺钉实现轴向定位，无需额外设计复杂的轴向锁紧结构，适配多数常规开式传动的安装需求。齿宽尺寸严格匹配RS50单排链条的内节内宽参数，保证链条在啮合过程中不会出现侧向卡滞，同时预留了合理的侧隙，允许链条在运行过程中存在小幅的轴向窜动，抵消机架焊接加工或安装时带来的少量同轴度误差，避免传动过程中出现爬齿、跳齿故障。

　　在实际选型应用中，这类链轮常被用在各类轻型输送设备的动力传递端，比如皮带输送机的末端驱动辊配套传动、小型自动化生产线的工件移载机构、食品加工流水线的网带驱动端，也可用于小型农机的动力传输、摩托车的后传动从动轮等场景。设计时需要注意，链轮的分度圆直径根据选定齿数计算确定，齿顶圆、齿根圆尺寸严格遵循链传动设计规范，保证链条啮入啮出时的顺畅度，减少啮合冲击；轮毂的轴向长度根据传递扭矩大小核算，保证与轴的配合接触面积足够，避免大扭矩负载下出现键槽压溃、轮毂开裂的问题。

　　针对不同的使用工况，这类链轮可选用45号钢调质处理后齿面高频淬火，常规工况下硬度可达HRC40-45，能满足多数普通工业环境的耐磨需求；如果是腐蚀环境或者食品级工况，也可更换为304不锈钢材质加工，无需额外表面处理即可满足卫生要求与防锈需求。安装边界方面，设计时需要预留链轮与机架侧壁、相邻传动件的安全间隙，一般齿顶圆与周边固定件的间隙不小于10mm，避免运行过程中杂物卡入齿槽造成卡滞，同时要保证两配对链轮的共面度误差控制在允许范围内，避免链条偏磨导致的过早失效。日常运维中，这类带轮毂的链轮拆装十分方便，松开紧定螺钉与端盖即可从轴端直接抽出更换，无需拆解周边其他传动部件，能大幅降低设备停机维护的时间成本。

　　在建模过程中，齿形部分通过参数化绘制生成，可通过修改齿数、节距、滚子直径等参数快速衍生出同系列不同规格的链轮模型，适配不同的传动比与负载需求，轮毂部分的孔径、键槽尺寸也可根据实际选用的轴径做参数化调整，大幅提升同系列零件的设计效率，减少重复建模的工作量。需要注意的是，链轮的齿根圆弧尺寸要与链条滚子半径匹配，保证滚子能顺利落至齿根位置承载，避免齿顶受力导致的断齿风险；同时链轮的端面跳动与径向跳动公差要控制在合理范围，减少高速运行时的链条抖动与传动噪音。
