汽车维修可调式伸缩车轮托架结构

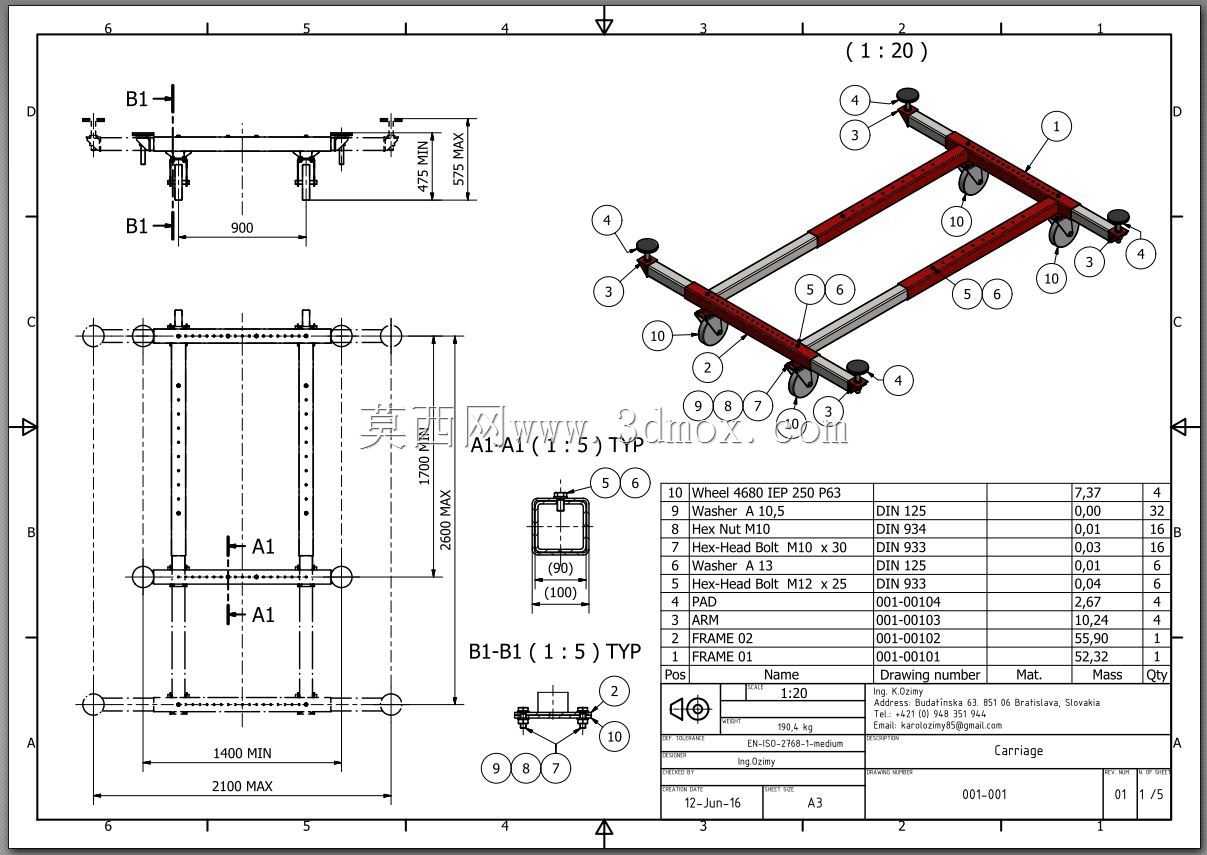

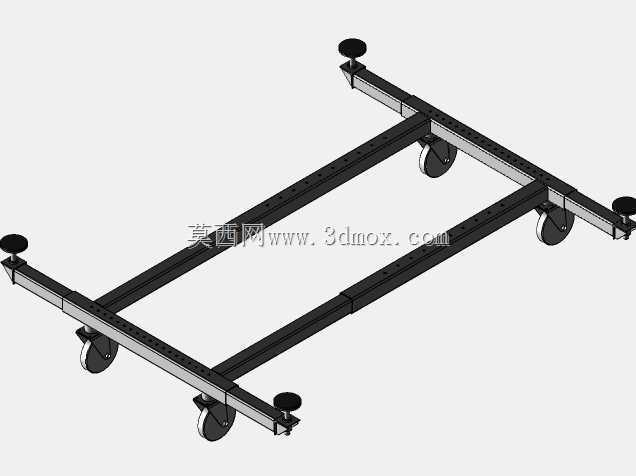

在汽车售后维保、事故车拆解修复、整车静态存放移位的作业场景中，这类可调车轮托架是工位上高频使用的辅助承载工装，主要解决维修工位空间有限、不同车型轮距差异大、整车移位需要灵活转向的实际痛点。不同于固定尺寸的传统车轮支架，这款托架采用双纵梁加可伸缩横梁的框架式结构，所有承力梁体选用标准型钢加工，梁身预制等间距的调节孔位，调整到适配轮距后通过穿装螺栓完成锁止，不会出现承重后框架滑移松脱的问题，整套结构的额定承载上限可覆盖2.5吨级的家用乘用车、轻型商用车辆的整备质量需求。从结构设计逻辑来看，托架的四个角位分别配置了带刹车功能的万向脚轮，脚轮安装座直接焊接在梁体端部，承力路径直接从轮组传递到框架梁，没有多余的转接结构，避免了额外连接件带来的应力集中风险；每个端部还设置了可调高度的支撑脚垫，当车辆移动到指定工位后，旋下脚垫即可将托架整体锁止固定，避免作业过程中脚轮意外滑动带来的安全隐患。设计时没有采用一体化焊接的固定框架，核心是考虑到维保门店承接的车型跨度极大，从微型代步车到中型SUV的前轮轮距、后轮轮距差值能达到数百毫米，伸缩式结构可以在一定范围内无级适配不同轮距的车辆，无需门店配备多种尺寸的托架，减少工位工装的存放占用空间。框架的整体外轮廓在完全收缩状态下可以适配窄轮距的小型车辆，完全伸出状态下可覆盖宽轮距车型的支撑需求，梁体上的孔位间距经过统一规划，每次调节的步长统一，操作人员无需反复测量对位，只要对齐孔位穿入锁紧螺栓即可完成尺寸调整。脚轮的选型匹配了整体承载要求，单轮额定承载满足四轮均布载荷下的承重冗余，转向结构采用双滚珠轴承结构，即使托架满载状态下，单人也可以轻松推动车辆完成工位移位，不需要额外借助其他牵引设备。支撑脚垫采用硬质耐磨橡胶材质，接触地面时不会划伤环氧地坪，同时可以提供足够的摩擦力，锁止状态下即使操作人员在车身上施加较大的侧向作业力，托架也不会出现位移。整套结构没有复杂的传动或液压部件，日常维护只需要定期检查脚轮转动状态、锁紧螺栓的预紧力即可，故障率极低，非常适合汽修车间这种高使用频率、作业环境复杂的场景。
