0-75毫米夹持范围手动连杆式压紧夹具

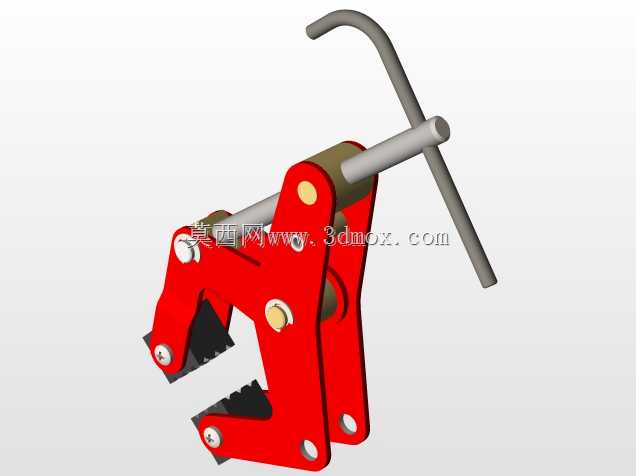

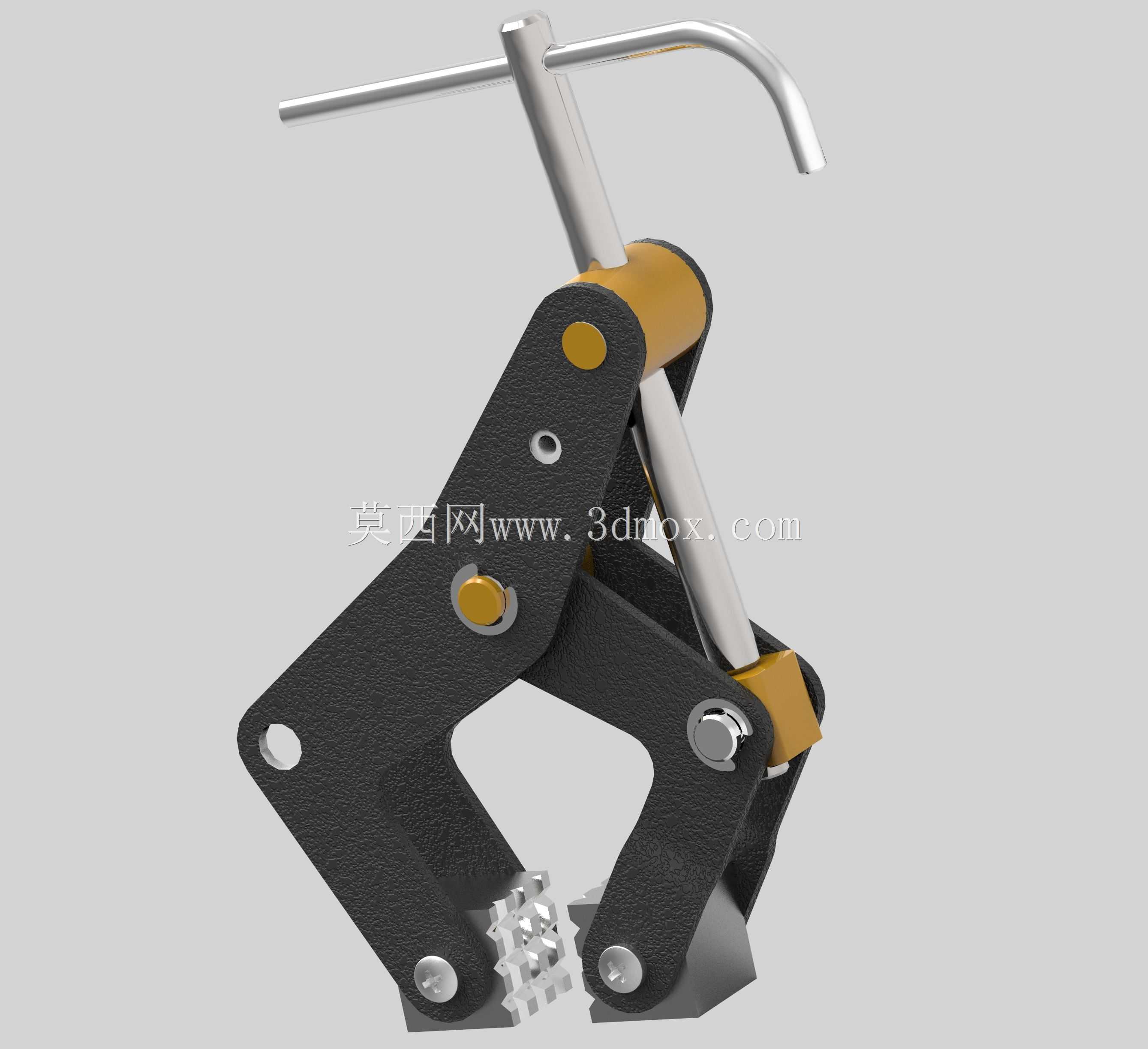

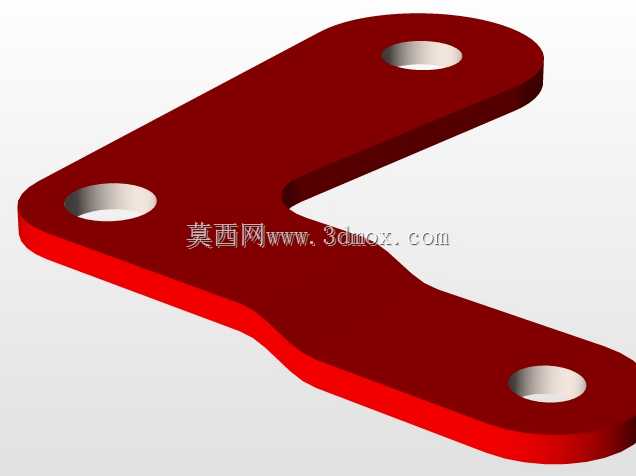

这款手动连杆式夹具的核心夹持覆盖范围为0至75毫米，可适配该尺寸区间内不同厚度、不同外形的工件装夹需求，在小型零件焊接工位、机加工序工件临时固定、装配线对位压紧、钣金件铆接定位等场景中都能发挥稳定作用。区别于普通螺旋压紧结构，该夹具采用多连杆铰接的力放大结构设计，操作端仅需施加较小的扳动力，即可在夹持端输出足够的压紧力，同时具备自锁特性，当夹持动作到位后，即便操作端撤去外力，夹头也不会自行松脱，可避免加工过程中受振动影响出现工件移位的问题。从结构布局来看，夹具主体采用对称式铰接板作为承载骨架，铰接点处配置耐磨销轴，反复开合过程中可减少铰接部位的磨损量，延长整体使用寿命；操作端集成了T型扳杆与弯钩式辅助施力结构，既可以通过T型杆完成常规的开合操作，弯钩结构也可在需要快速解锁时提供额外的施力点位，适配不同操作习惯的使用需求。夹头部位采用锯齿形咬合面设计，与工件接触时可增大静摩擦力，针对表面光滑的金属工件、硬质塑料工件都能实现可靠夹持，不会出现压合后打滑的问题。设计过程中充分考虑了安装边界的适配性，夹具主体的两块安装支脚处预留了标准安装孔位，可直接通过螺栓固定在工装台、焊接平台或者专用设备的工作台面上，不需要额外加工定制转接板；整体结构没有外露的弹性元件，在多尘、有焊接飞溅的车间环境中使用时，不易出现碎屑卡滞导致的动作失效问题，日常维护仅需定期在铰接销轴处加注润滑脂即可。该夹具的开合行程经过精准匹配，当处于最大张开状态时，夹头开口尺寸刚好达到75毫米，不会出现多余的空行程，操作过程中扳动的行程距离符合人体工程学设计，操作人员单次扳动即可完成从张开到锁紧的全流程动作，不需要反复调整扳动角度，可有效提升单工位的装夹效率。在实际选型适配时，可根据工位的操作空间需求选择正装或者侧装的固定方式，铰接结构的受力经过优化，压紧力的传导路径沿连杆轴向分布，长期使用不会出现铰接板变形的问题，可满足批量生产工位的高频次使用需求。
