自拍杆适配单脚支撑转换支架结构

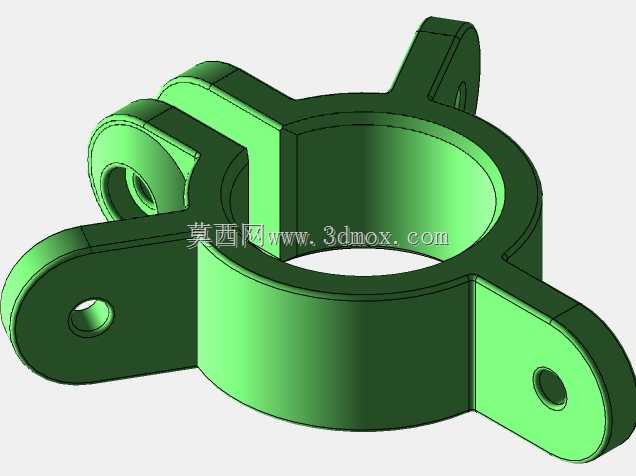

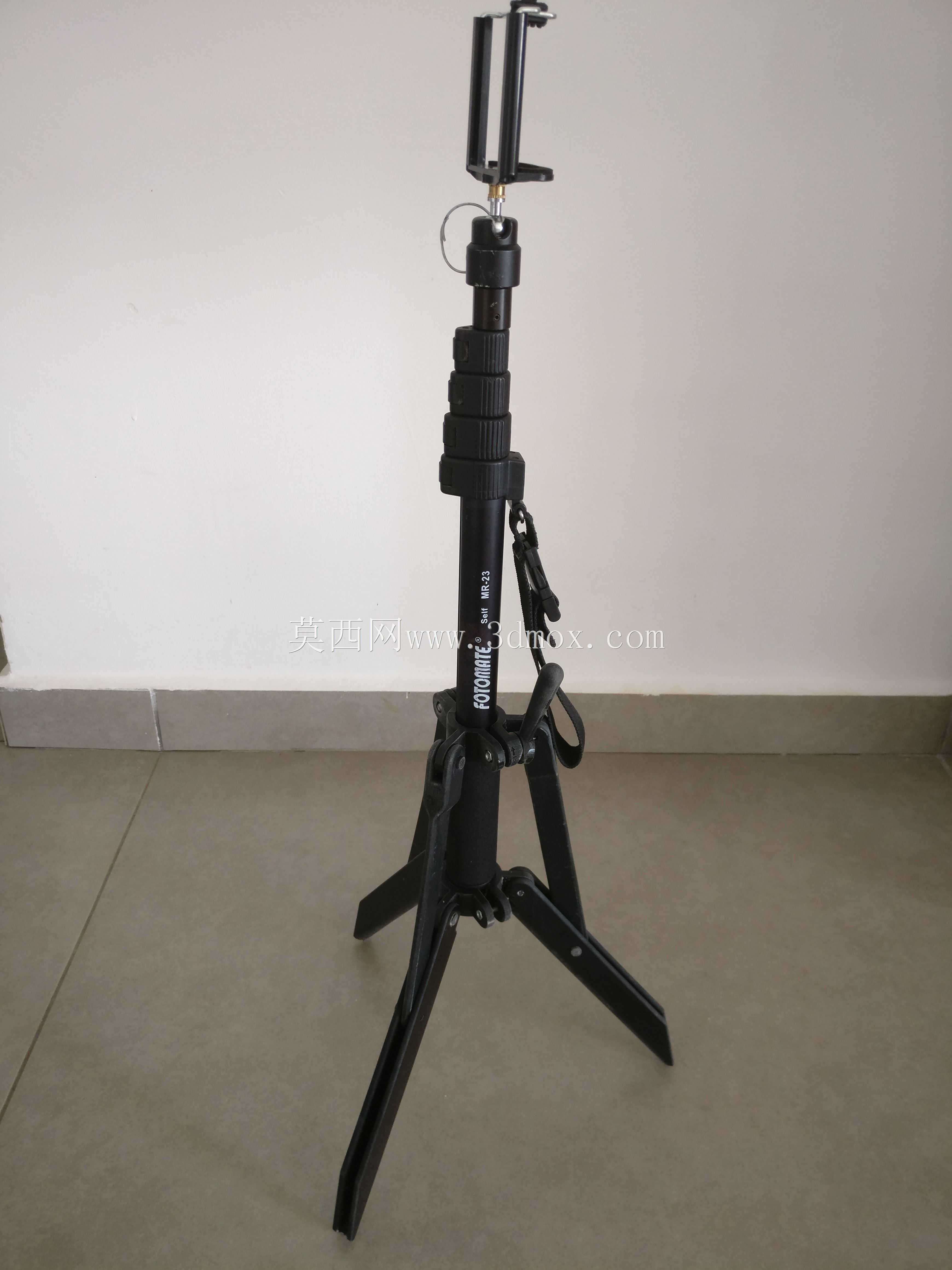

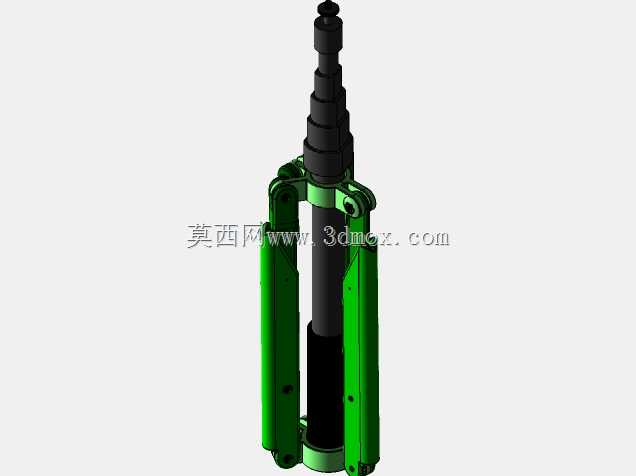

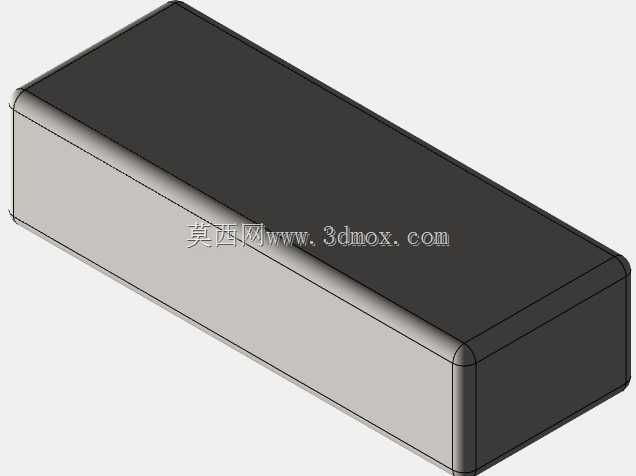

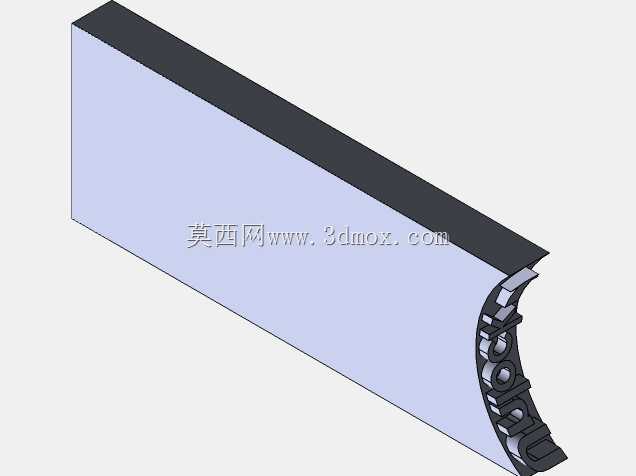

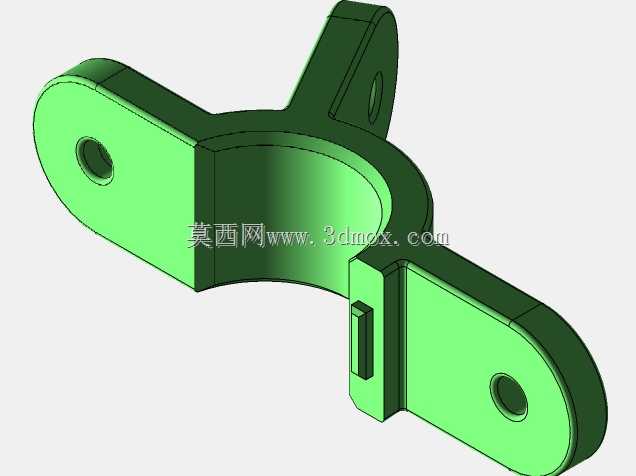

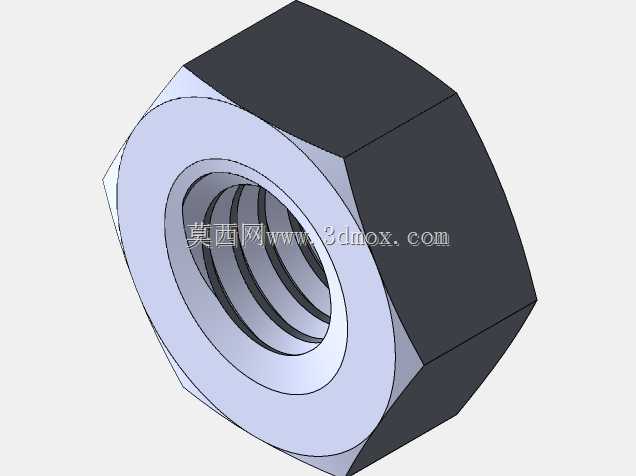

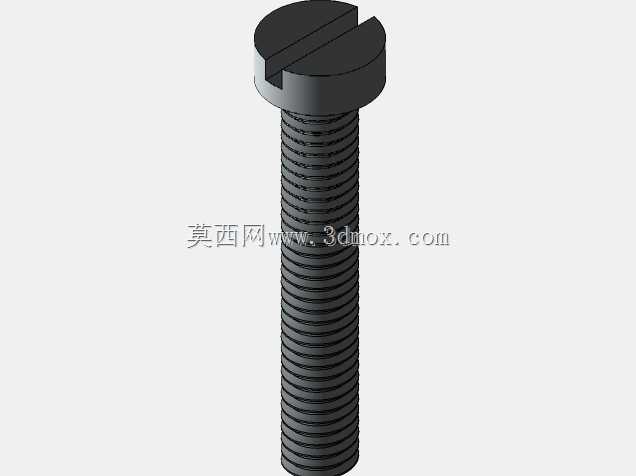

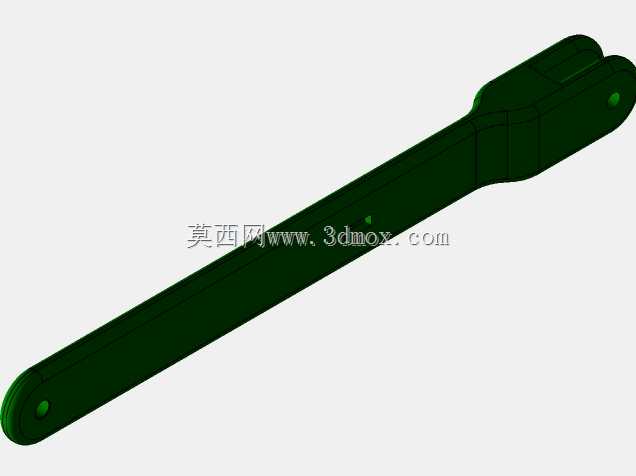

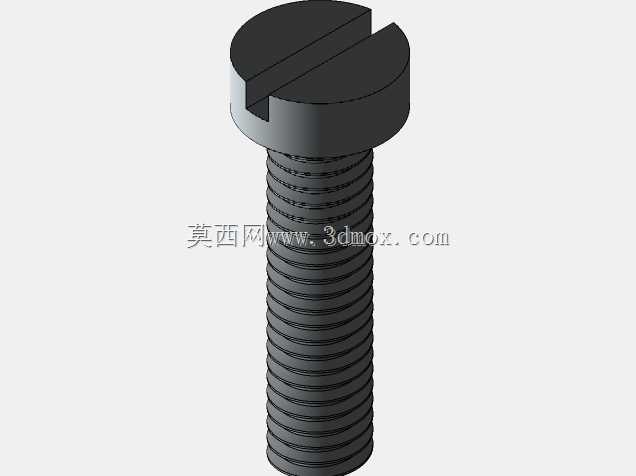

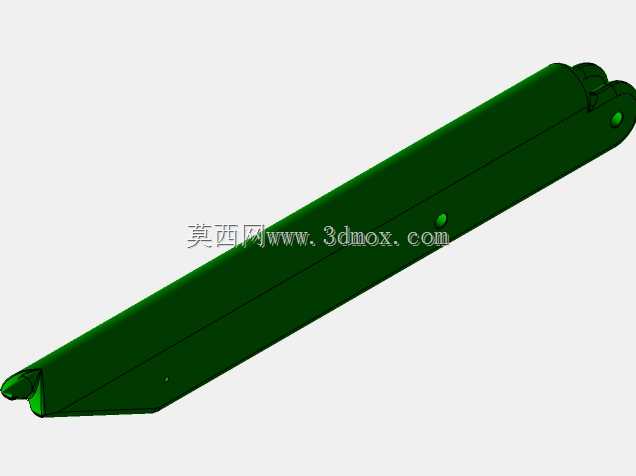

这款支撑转换结构主要面向户外拍摄、单兵作业记录等场景，解决普通自拍杆仅能手持、无法独立放置的使用痛点，可将常规手持自拍杆快速转换为具备三脚架支撑能力的独立架设装置，适配平面铺装路面、硬质混凝土面、松软土壤、草地等多种户外架设环境，满足用户在固定机位延时拍摄、多人合影、长时间录制等场景下的设备支撑需求。结构设计上采用模块化拆分思路，将整体支撑结构拆分为主支撑腿、锁止臂、定位销等独立可加工单元，适配光固化聚合物3D打印的加工特性，拆分后的单个零件尺寸均控制在常规桌面级光固化打印机的成型幅面范围内，无需大尺寸打印设备即可完成全部零件制作。锁止机构采用内置式设计，无需额外定制异形锁止零件，仅需搭配标准规格的螺栓、螺母即可完成锁止功能装配，用户使用常规十字螺丝刀即可完成整机组装，无需专用工装工具。设计时预留了尺寸调整冗余，用户可根据自身所持自拍杆的杆径尺寸调整夹持部位的配合尺寸，无需重新设计整体结构即可适配不同直径的自拍杆产品，大幅提升结构的通用适配能力。零件设计时明确区分了打印件与标准外购件的边界，其中标准紧固件、磁吸件、柔性缓冲件无需打印，直接采购对应规格的标准件即可，定位销、主支撑腿、锁止臂等结构件为打印件，其中定位销、主支撑腿、锁止臂分别设置了对应的打印数量要求，避免用户打印时出现零件数量不足的问题。支撑腿的展开角度经过反复校核，在常规架设高度下可保证设备架设后的重心稳定，不会出现侧翻倾倒问题，支撑腿末端可根据使用场景搭配防滑垫或地钉结构，进一步提升在光滑平面或松软地面的架设稳定性。夹持部位与自拍杆的接触位置预留了海绵缓冲层的安装空间，可避免硬质结构直接接触自拍杆杆体造成表面刮花，同时提升夹持摩擦力，防止自拍杆在支撑状态下出现下滑移位问题。
