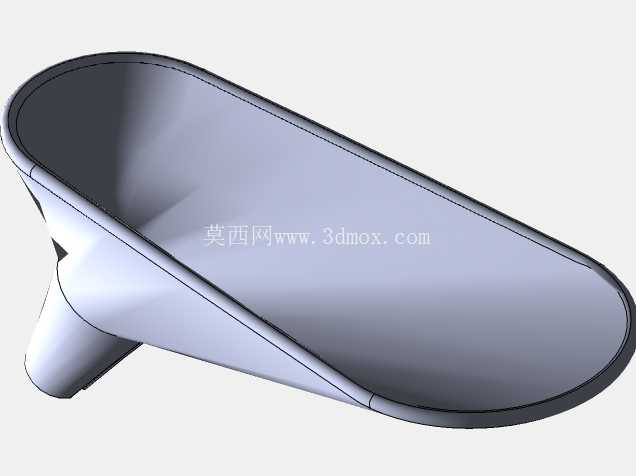

倾斜式导流接油漏斗结构设计

日常小型动力设备的维保注油作业里，常规垂直漏斗经常遇到加注口周边空间局促、漏斗无法稳定放置、加注时油液顺着外壁流溢污染设备外壳的问题，这款带倾斜角度的油漏斗，就是针对踏板车等小型乘用设备维保场景开发的导油辅件。从结构上看，它的盛接腔体采用了大开口斜置设计，上沿开口做了椭圆化延展，长边顺着倾斜方向延伸，短边收窄适配狭窄的安装空间，这种设计首先解决了加注时油液泼溅外溢的问题——斜置的腔体壁可以让倒入的油液顺着坡面平缓流向底部出料口，不会像垂直漏斗那样因为油液直冲底部产生飞溅。底部的出料嘴做了阶梯式收窄，外径适配踏板车齿轮箱、机油加注口的通用口径，插入加注口后可以形成稳定的嵌合，不需要操作人员全程手扶固定，加注过程中可以腾出手控制油壶的倾倒速度，降低维保操作的人力负担。

设计过程中首先考虑的是狭小空间的适配性，踏板车的机油加注口通常被侧盖、脚踏板结构半包围，垂直漏斗的直筒结构会被周边结构干涉，无法完全插入加注口，这款漏斗的倾斜角度经过反复校核，腔体整体与出料嘴轴线形成固定倾角，插入加注口后，盛接腔体的上沿会自然避开周边的覆盖件，不会出现顶碰侧盖导致漏斗歪斜的情况。腔体的深度做了针对性控制，既保证单次加注可以容纳足够容量的油液，避免频繁倒油，又不会因为腔体过深导致油液残留过多——内壁做了顺滑的圆弧过渡，没有直角死角，加注完成后抬起漏斗时，内壁附着的残油会顺着坡面全部流入出料口，不会滴落在设备或者地面上，减少后续清洁的工作量。

从安装边界来看，出料嘴的长度经过优化，插入加注口后不会深入到腔体内部触碰内部的油位传感器或者挡油结构，避免加注过程中因为漏斗插入过深影响油液正常流入，同时出料嘴根部做了限位凸台，插入到指定深度后凸台会顶在加注口端面，既可以防止漏斗滑落，也能控制插入深度，避免不同操作人员操作时插入深度不一致带来的问题。腔体的外壁做了微幅的加厚处理，边缘做了卷边设计，一方面提升整体结构强度，日常使用中轻微磕碰不会出现变形开裂，另一方面卷边结构可以提升握持的手感，拿取时不会因为边缘锋利划伤手部。

实际应用场景中，除了踏板车的机油、齿轮油加注，这款漏斗也可以适配其他小型动力设备的注油作业，比如小型发电机、园林机械的动力单元加注，只要加注口周边空间狭窄、垂直漏斗无法正常放置的场景，都可以通过这个倾斜结构的漏斗完成加注作业。和常规漏斗相比，它的斜置结构不需要操作人员刻意调整油壶的倾倒角度，油液顺着腔体斜面自然下流，流速均匀，不会因为倾倒速度过快导致油液从漏斗上沿溢出。腔体内部没有额外的滤网或者挡流结构，对于粘度较高的齿轮油也可以顺畅通过，不会出现堵塞、流速过慢的问题。

建模过程中，所有的曲面过渡都做了曲率连续处理，内壁的表面粗糙度要求控制在合理范围，减少油液附着残留，外壁的造型贴合手部握持的弧度，拿取时受力均匀，长时间握持也不会出现硌手的情况。整体结构没有多余的装配件，一体成型的结构不存在连接缝隙漏液的问题，日常使用后可以直接用清洁剂冲洗，没有清洁死角，维护起来十分方便。针对不同加注口的口径差异，出料嘴的外径采用了通用适配尺寸，配合常规的橡胶密封圈就可以实现密封，避免加注过程中油液从出料嘴和加注口的缝隙渗出。
