户外架空线路用老式木质电线杆

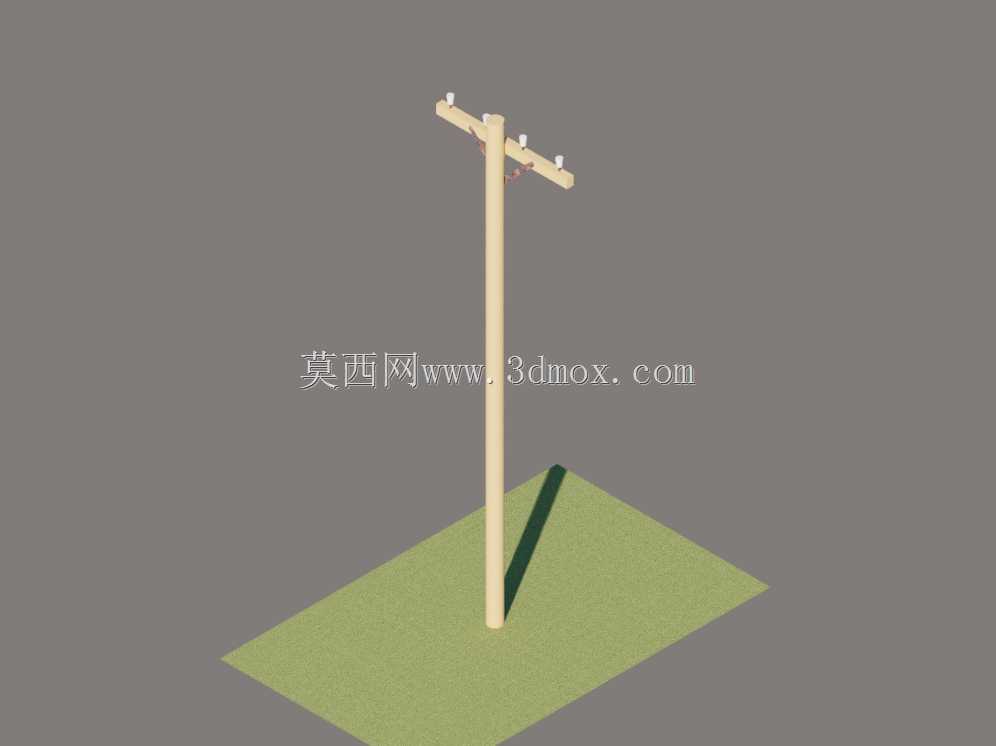

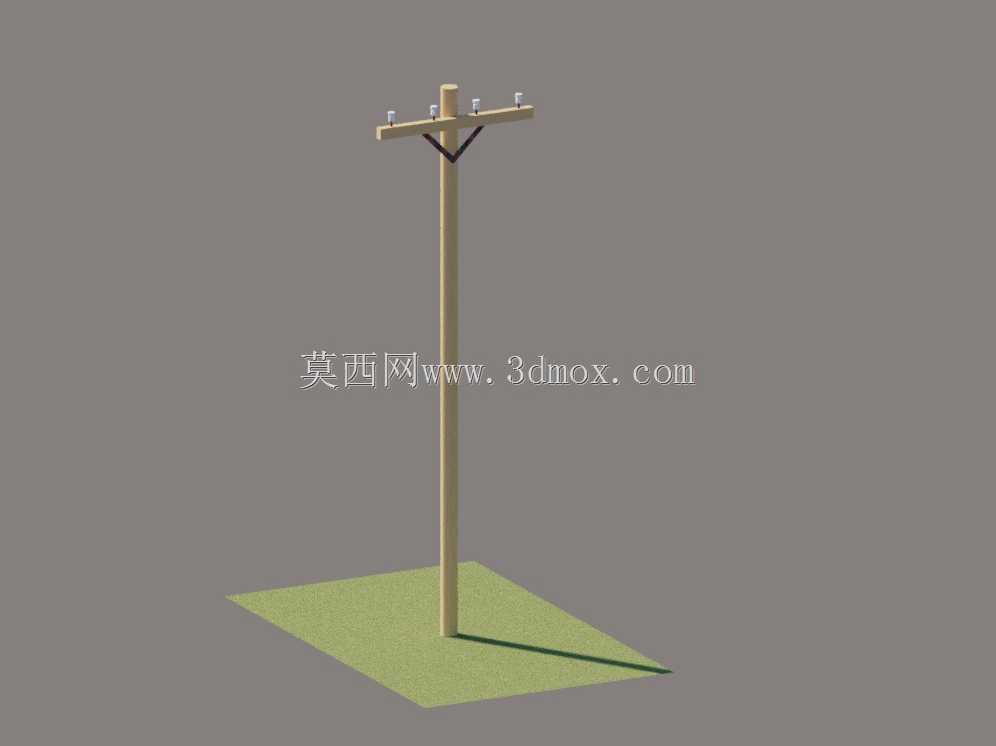

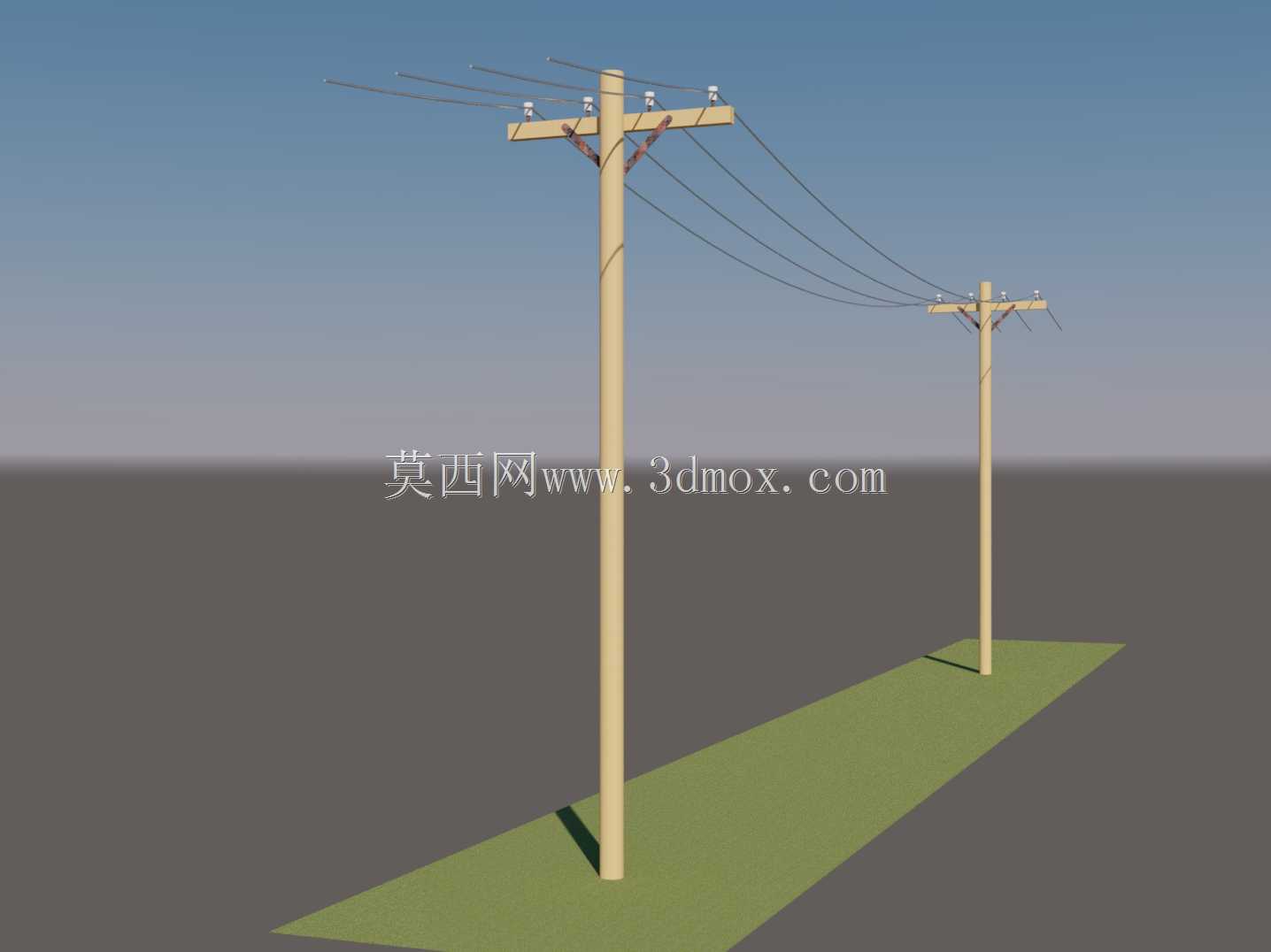

这类木质电线杆多用于城郊、乡村低压架空配电线路场景，在早年配网建设中承担着支撑低压输电线缆、固定绝缘横担与金具的核心作用，相比混凝土电杆，木杆自重更轻，在地形崎岖、大型吊装设备无法进场的山地、林间布线场景中，无需重型设备即可完成人力转运与组立，适配零散分布的散户供电、临时施工用电的布线需求。从结构设计来看，杆体采用整根实木加工而成，整体为上细下粗的锥度形态，这种锥度设计一方面顺应木材自然生长的形态，减少加工过程中的材料损耗，另一方面可以优化杆体的受力分布，底部埋入地下的部分直径更大，可提升杆体的抗倾覆能力，应对不同土质的埋深固定要求，常规埋深根据杆体总长度调整，通常埋入地下段占杆体总长的六分之一左右，保证杆体在大风、线缆拉力作用下的结构稳定性。杆身上部固定有横向的木质横担，横担通过抱箍与杆体紧固连接，横担上预留有绝缘子安装位，用于固定陶瓷或复合绝缘件，将带电的线缆与接地的杆体做绝缘隔离，横担的伸出长度根据架设的线缆回路数确定，保证不同相序的线缆之间留有足够的安全间距，避免相间放电故障。杆体上线缆的固定位置做了局部的防腐加强处理，因为线缆长期受风力作用会产生微动摩擦，同时该位置容易积存雨水，做局部加厚与防腐处理可延长杆体的整体使用寿命。建模过程中还原了木杆表面的自然纹理、长期户外使用形成的色泽变化，以及横担与杆体连接部位的金具结构，线缆的弧度按照自然悬链线形态做了还原，可直接用于配网场景可视化、施工模拟、老旧线路改造方案演示等场景，也可作为户外场景搭建的配景构件使用。安装时需要注意杆体底部的防腐处理，埋入地下的部分通常会做沥青浸渍处理，隔绝土壤中的水分与微生物侵蚀，地面以上的杆体也会定期做防腐涂刷，延长使用周期，杆体组立后需要调整横担的水平度，保证绝缘子安装位置的精度，避免线缆受力不均导致的金具磨损、绝缘件受力开裂问题。
