多档位可调式拖车牵引挂接装置结构

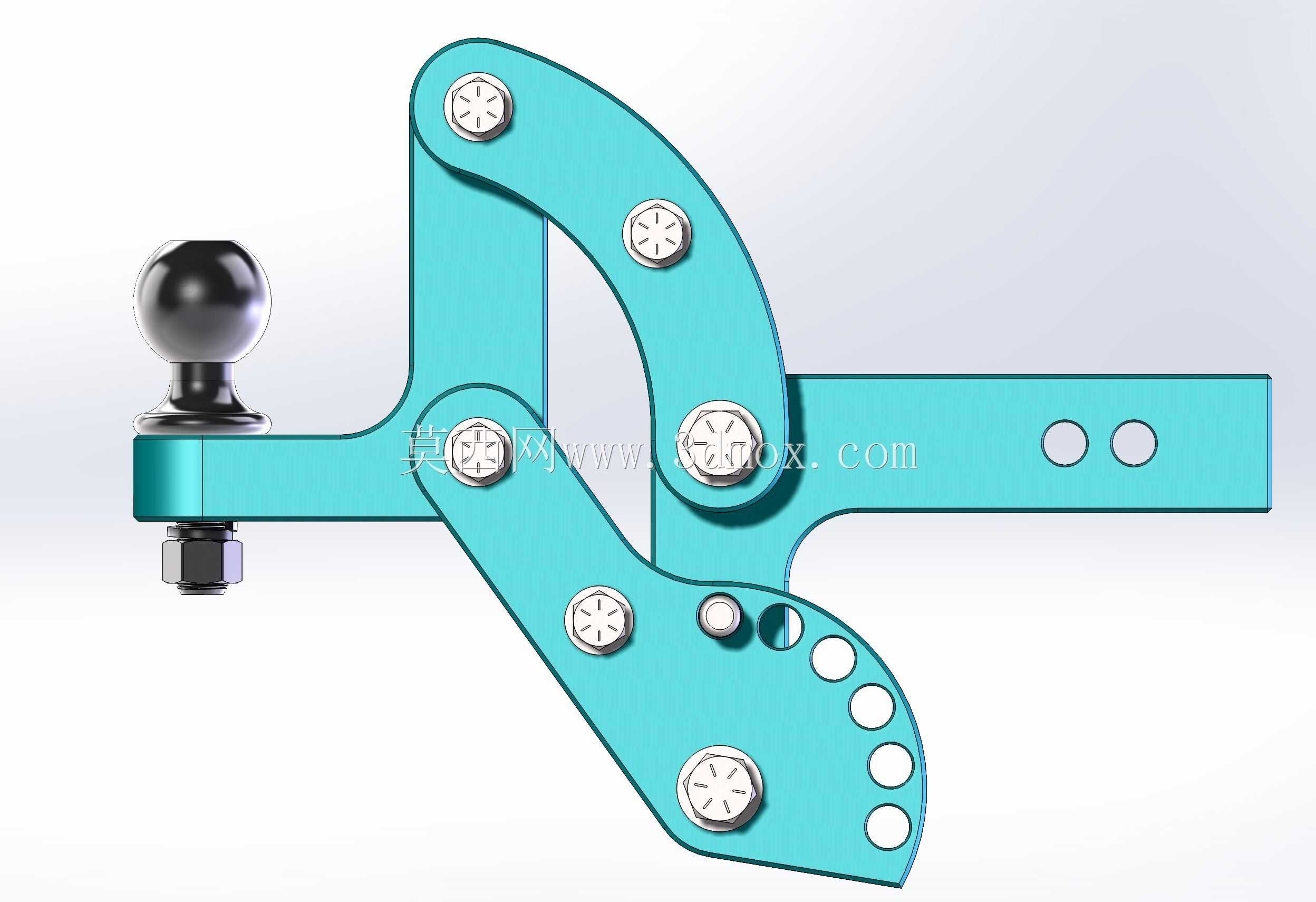

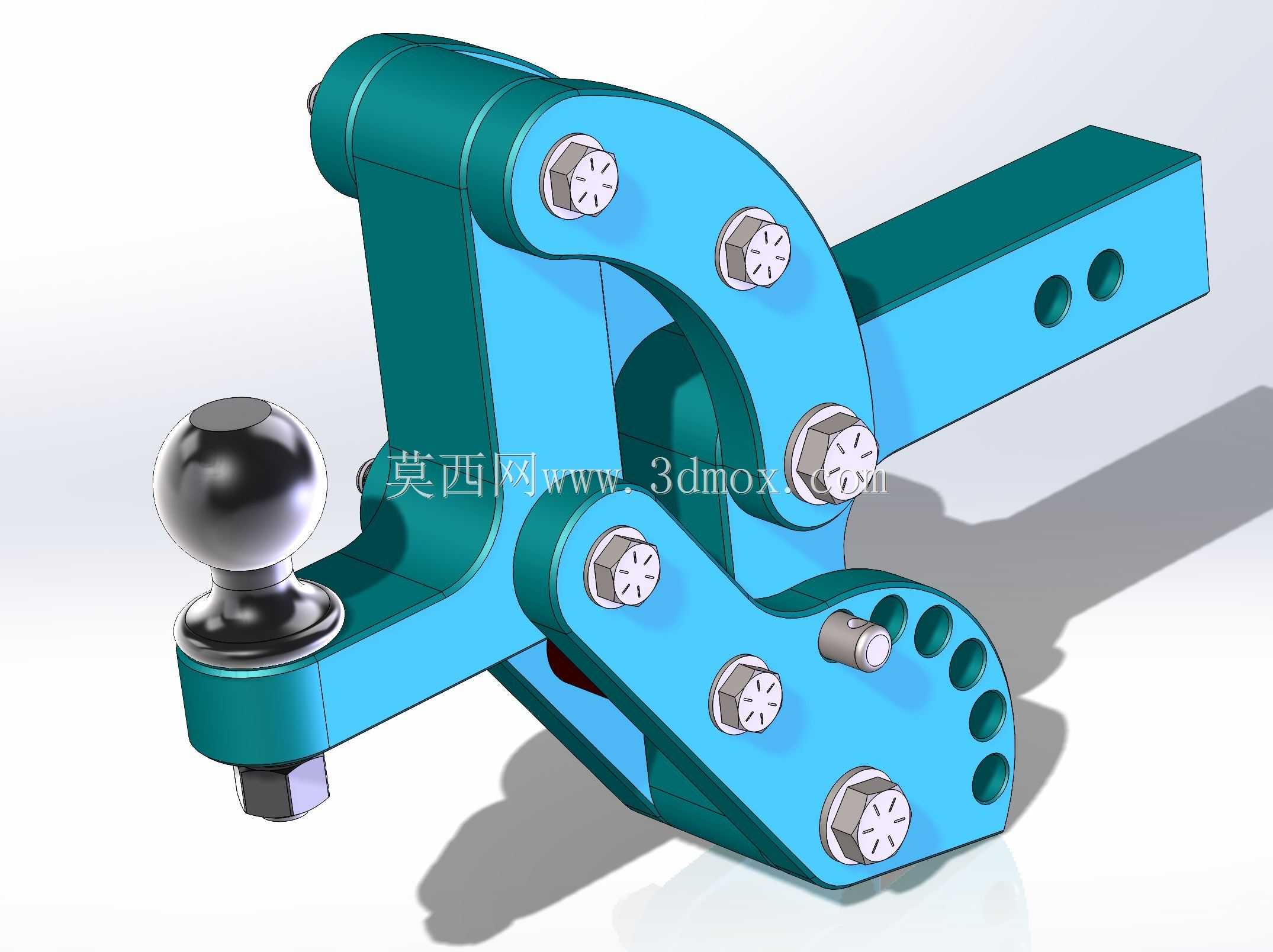

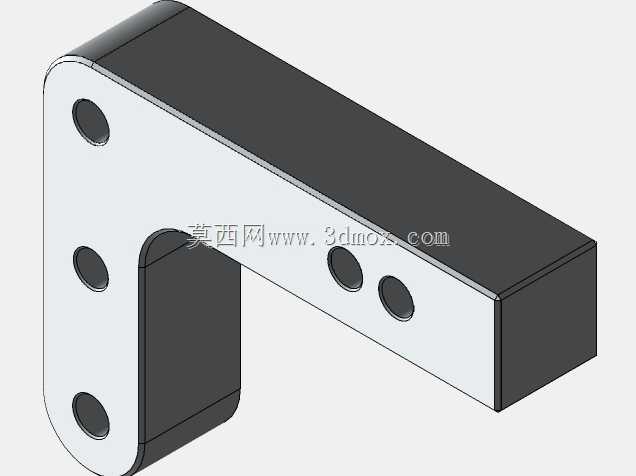

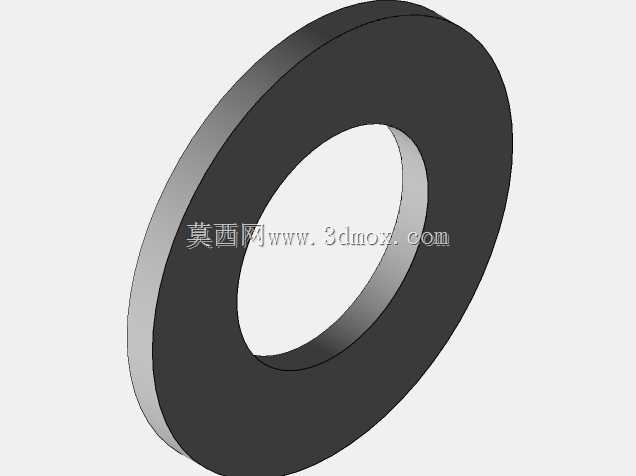

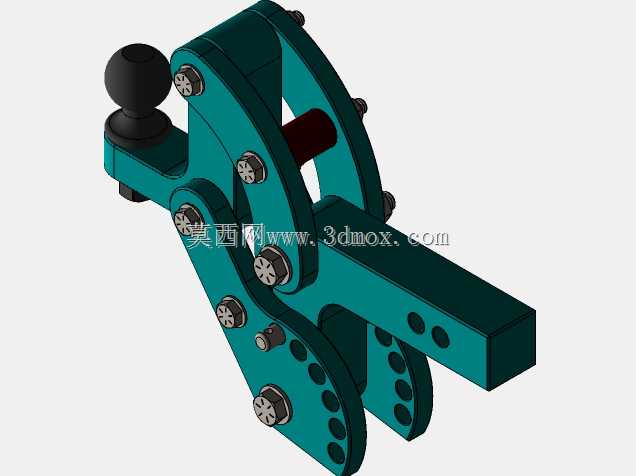

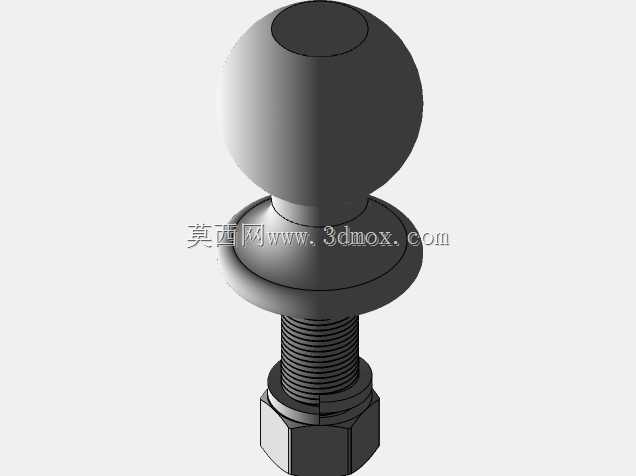

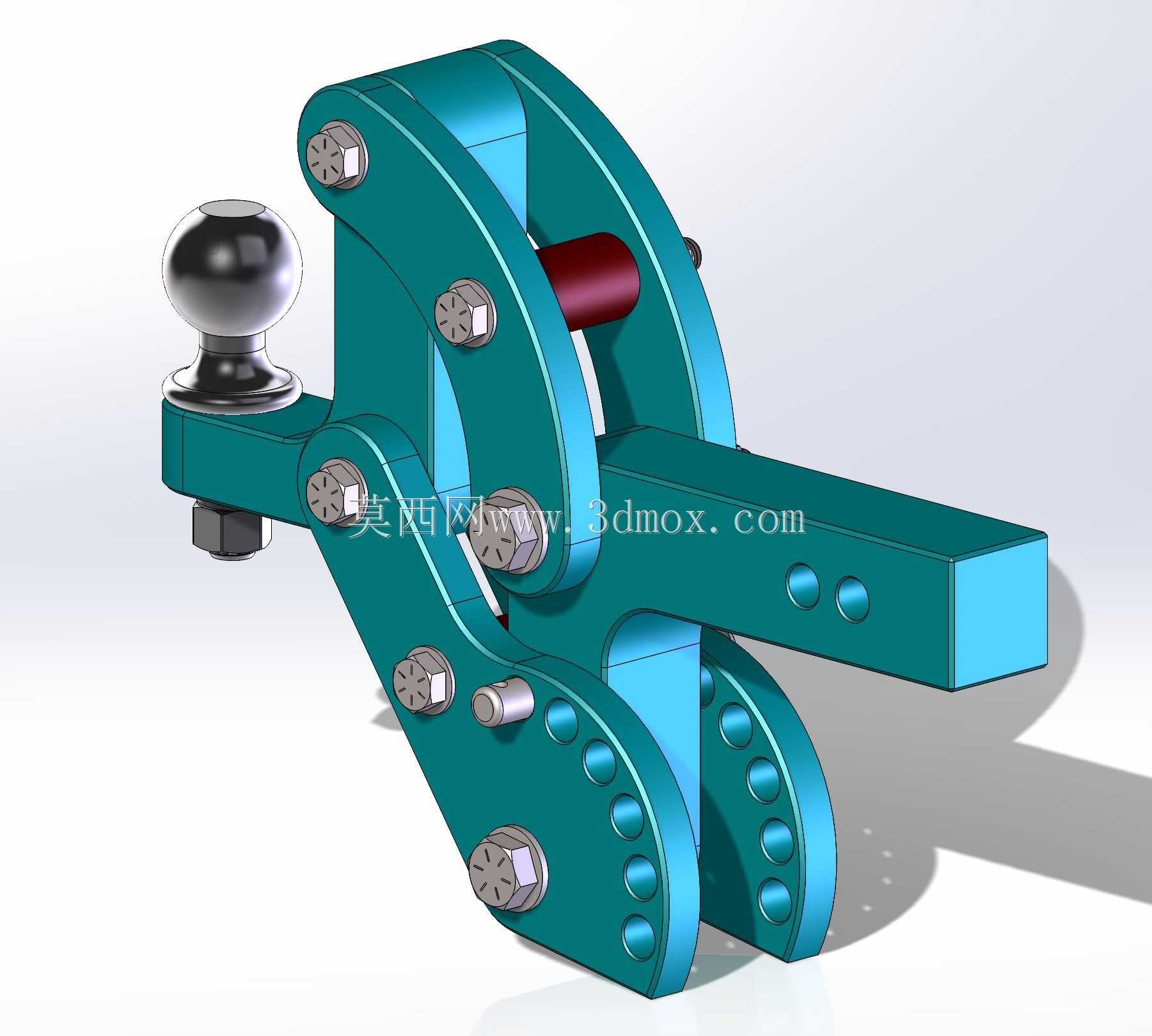

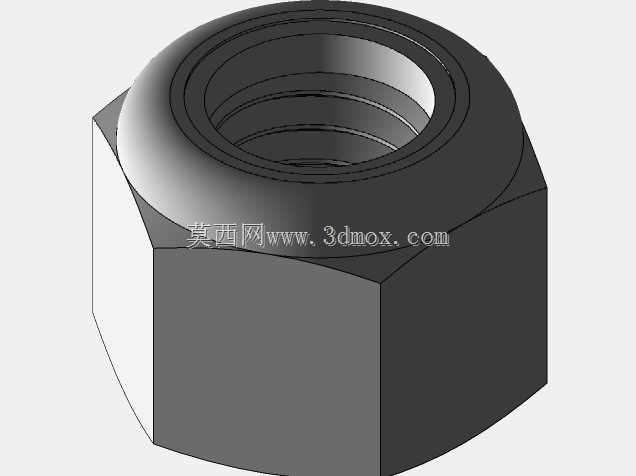

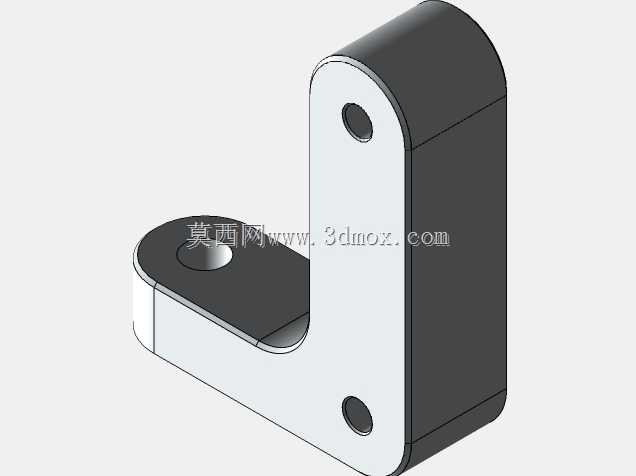

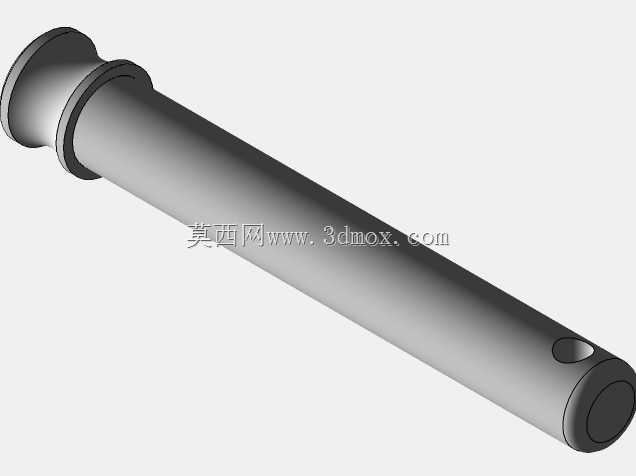

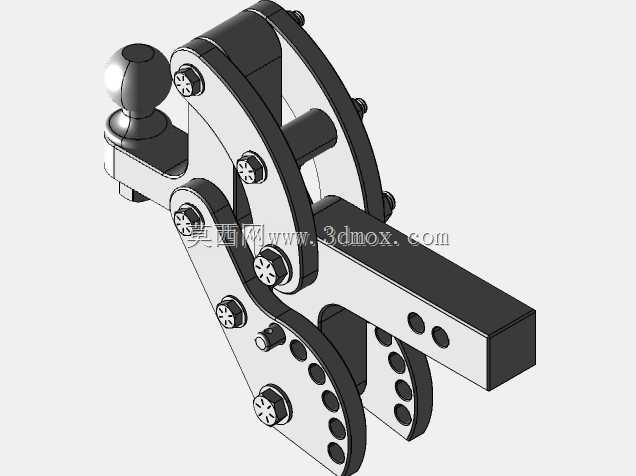

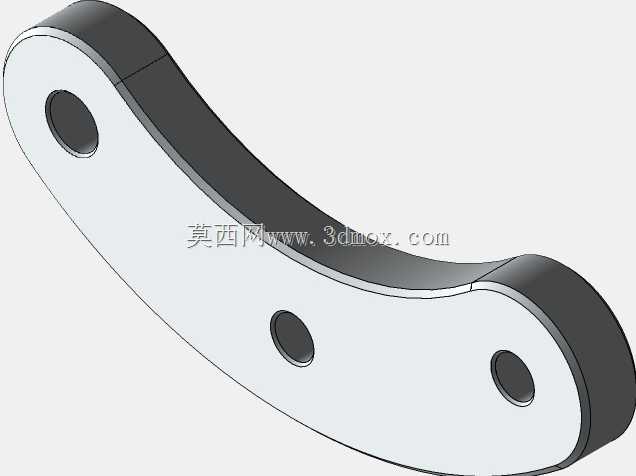

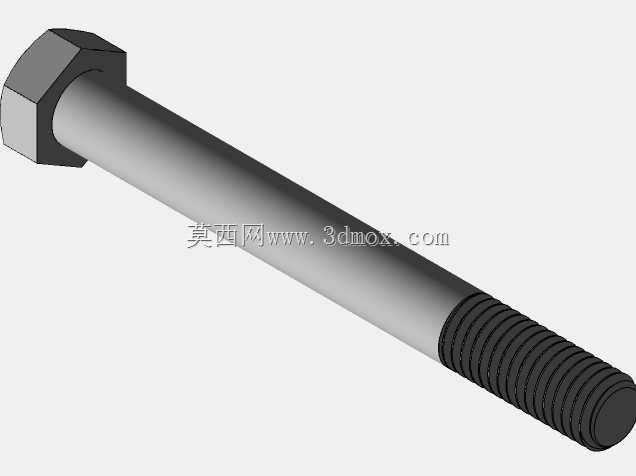

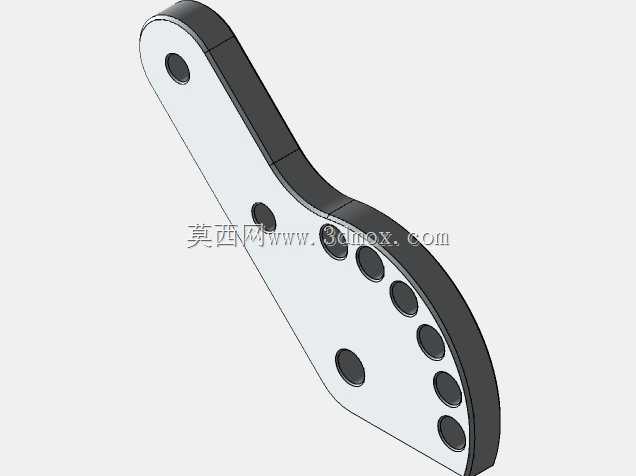

该可调式挂接装置主要应用于越野车辆、家用乘用车加装拖挂组件的场景，适配房车拖挂、小型货运拖板、户外装备挂载等多种牵引需求，解决了传统固定位拖车钩无法适配不同拖挂高度、不同牵引受力角度的痛点。从结构设计来看，装置主体采用双夹板铰接式布局，一侧为与车辆后防撞梁安装位对接的矩形连接臂，臂身预留两个同轴安装孔，可直接匹配市面多数车型后杠预留的拖车方口安装点位，安装时无需额外打孔改制，连接臂插入方口后穿入防脱插销即可完成主体固定，安装边界适配常规50mm规格方口基座，整体安装后突出后杠的长度控制在合理范围，不会过度影响车辆离去角。装置另一侧集成标准50mm直径牵引球头，球头下方预留拖挂安全链挂接位，满足拖挂行驶的安全规范要求。中间的铰接调节结构是该装置的核心设计，弧形调节板上排布多组等距调节孔位，配合铰接轴与锁紧螺栓，可实现牵引球头高度的多档位调整，调整范围覆盖常见拖挂设备的牵引高度差，调节时仅需松开对应位置的锁紧螺母，转动活动夹板至目标孔位后穿入锁紧螺栓并按扭矩要求紧固即可，无需整体拆卸装置。所有连接螺栓均采用带防松垫片的外六角紧固件，铰接转动位预留润滑脂加注间隙，长期使用可定期注油减少铰接面磨损。夹板主体采用厚钢板折弯拼接结构，受力部位做圆弧过渡处理避免应力集中，整体受力路径从牵引球头经双夹板传递至车辆连接臂，可承受常规拖挂场景下的启动冲击与行驶交变载荷，球头安装位做下沉式结构设计，降低牵引点高度的同时保证球头连接强度，弧形调节板的孔位排布经过受力校核，每个调节档位的受力点均处于夹板结构的强支撑区域，不会出现档位调节后结构强度下降的问题。
