多孔交错曲面回转结构设计

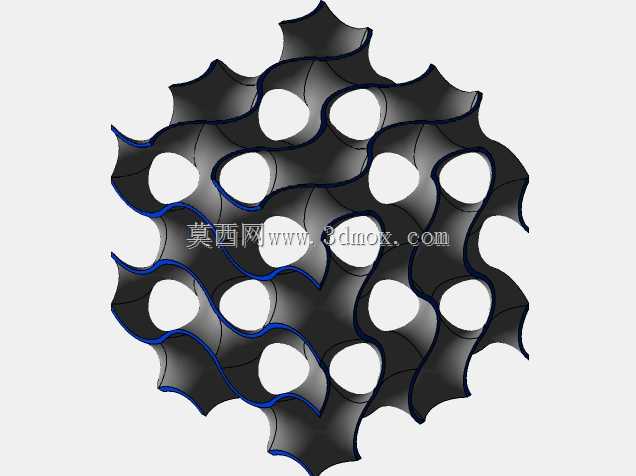

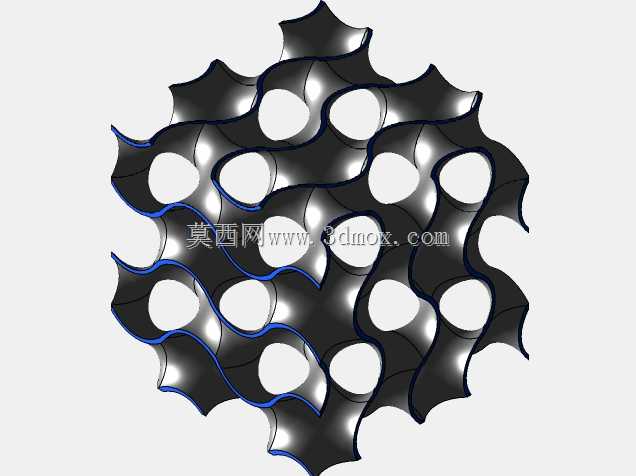

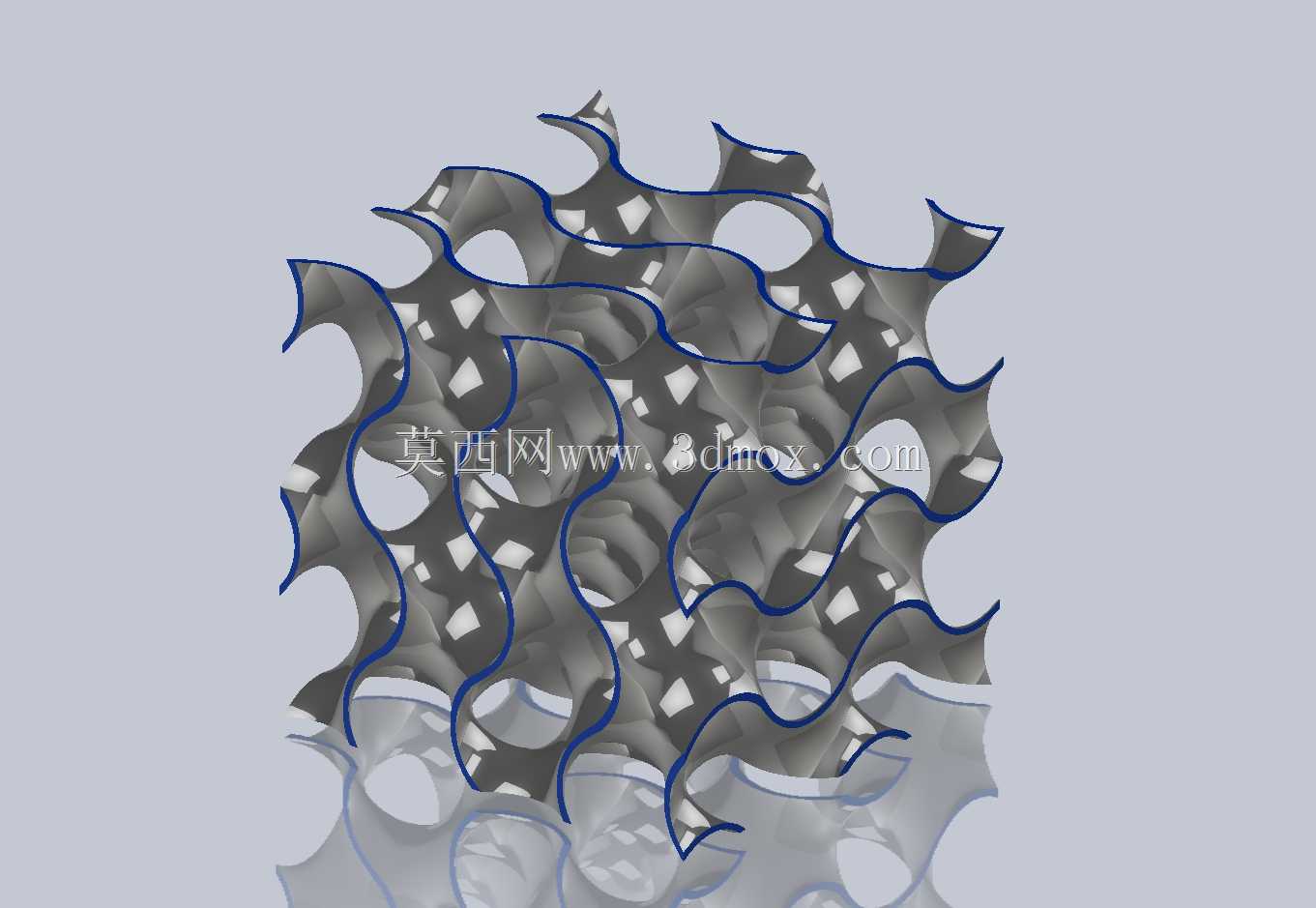

这类交错多孔回转曲面结构，最早的设计思路源自对生物多孔骨组织的力学构型参考，在实际工程应用中，常作为轻量化承载填充构件、流体均布整流元件、换热界面强化结构使用，适配于对重量控制严格、同时需要保证结构刚度与流体接触面积的工况场景。从结构设计逻辑来看，整体以中心回转轴线为基准，通过周期性的曲面单元沿周向、轴向双向阵列拼接，相邻曲面单元之间通过平滑的曲率过渡连接，没有尖锐的应力集中棱角，避免了载荷作用下的局部应力突变问题。曲面边缘做了等半径的圆角强化处理，在不额外增加整体重量的前提下，提升了边缘位置的抗冲击、抗形变能力，镂空的孔隙采用非规则的类菱形开孔，孔隙率沿径向呈梯度变化，靠近中心轴线位置的孔隙尺寸更小、曲面壁厚更厚，向外围延伸的过程中孔隙尺寸逐步增大、壁厚均匀过渡，既保证了中心区域的结构强度，又在外围区域最大化了镂空减重效果，同时让流体穿过结构时能够形成多维度的扰流，不会出现直通孔洞带来的流体短路问题。在安装边界设计上，结构上下两端预留了平整的环形安装基准面，基准面的平面度公差控制在0.1mm以内，能够直接与配套的法兰、端盖类零件贴合安装，不需要额外做二次加工修配，整体外轮廓为标准回转体形态，最大回转直径与轴向高度的比例控制在1.2:1，适配常规的圆柱形安装腔体，不会出现装配干涉问题。从功能特性来看，这种结构相比同重量的实心回转构件，比刚度提升40%以上，同时镂空结构带来的超大比表面积，在换热场景下能够让换热介质与结构表面充分接触，大幅提升热交换效率；作为承载填充件使用时，交错的曲面构型能够将外部施加的轴向、径向载荷沿曲面均匀分散到整个结构上，避免局部载荷过大导致的结构失效，同时多孔结构本身具备一定的阻尼吸能特性，能够缓冲设备运行过程中产生的振动，降低振动传递到相邻构件的幅度。设计过程中需要重点控制曲面拼接处的G2连续，保证曲面过渡顺滑，避免3D打印或者铸造加工时出现壁厚不均、局部缺料的问题，同时要校核不同载荷工况下的结构形变，确保孔隙的大小与分布不会影响整体的结构稳定性，针对不同的使用场景，可以通过调整曲面单元的曲率、孔隙的大小、壁厚的梯度变化参数，来匹配不同的刚度、流量、换热效率需求，不需要重新搭建整体构型框架，只需要调整参数化驱动的单元特征即可快速生成适配的结构方案。
