90mm台面手动精密光学旋转位移台

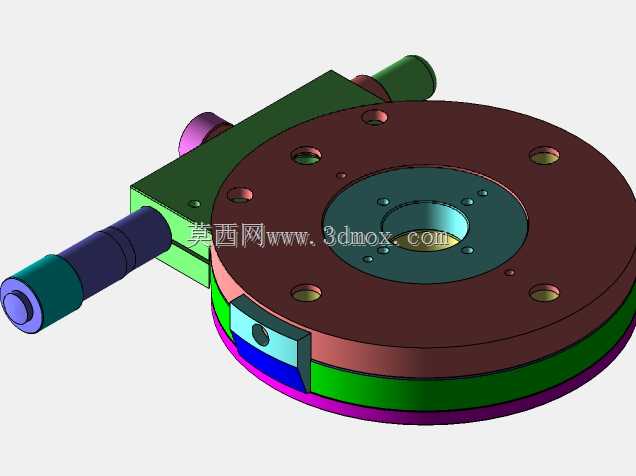

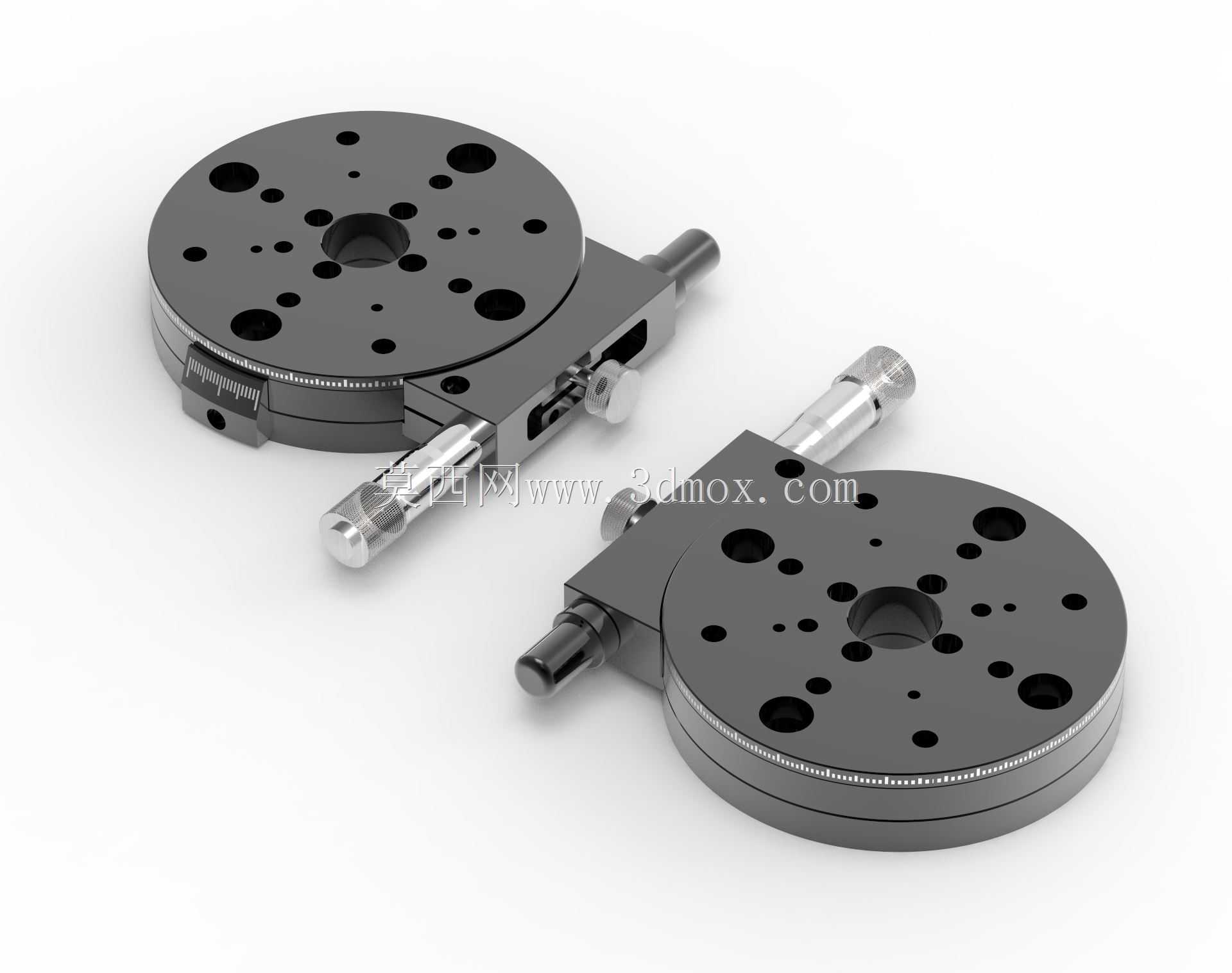

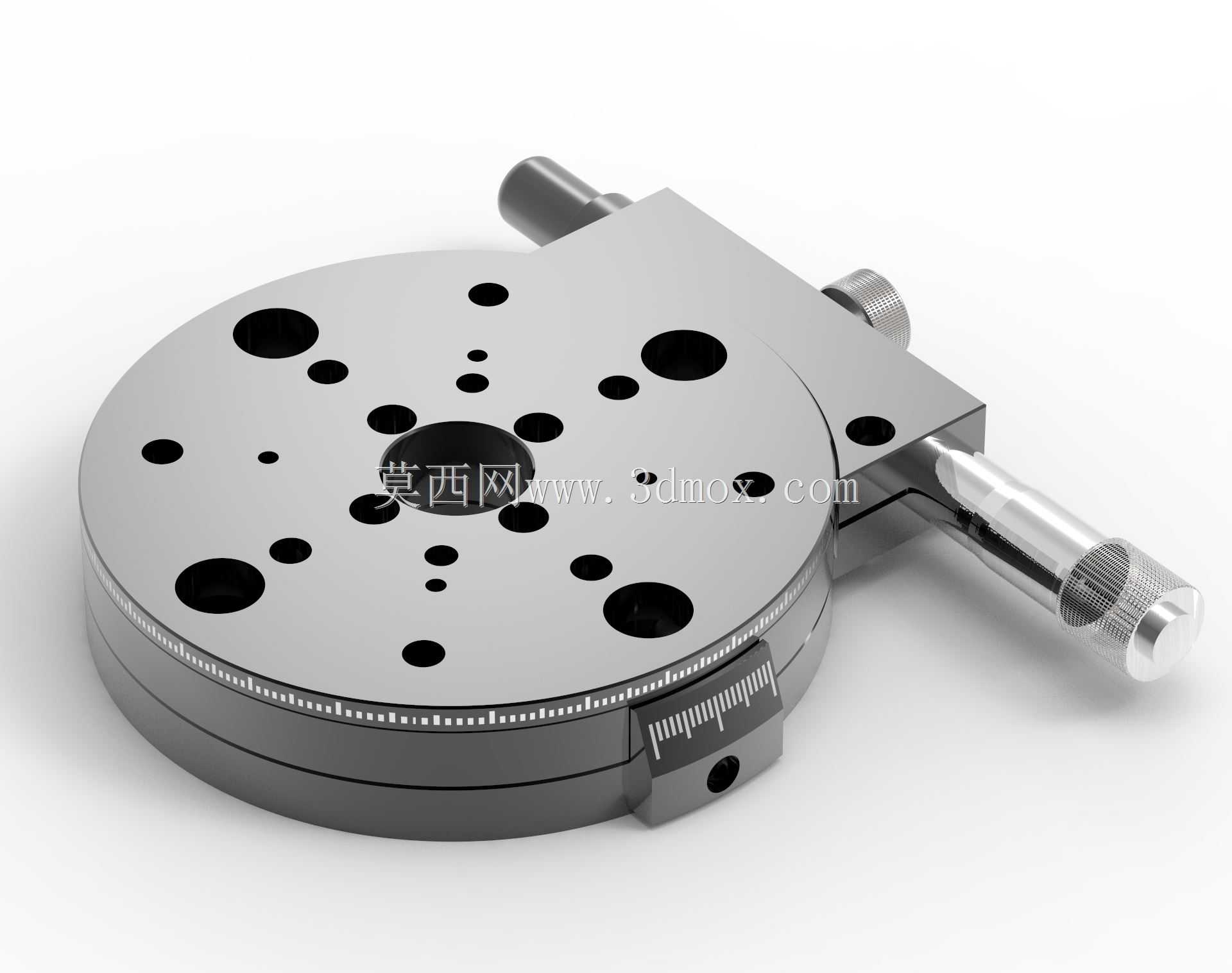

在光学实验、精密检测、微装配作业场景中，手动旋转台是调整工件角度方位的核心功能部件，这类部件不需要外接动力源，依靠手动操作就能实现小范围角度调整，适配实验室小批量调试、工装夹具角度对位、光学元件光路校准等多种实际工况。这款手动旋转平台的工作台面直径设定为90mm，台面上做了多规格的安装孔位布局，不同孔位对应不同的安装需求，既可以直接固定标准规格的光学调整架、镜片座，也能通过转接件装夹小型待测工件、微型工装夹具，安装孔的排布避开了内部回转支承的运动路径，不会出现安装螺钉干涉内部结构的问题。从结构设计来看，这款旋转台采用侧置微分头驱动的结构形式，微分头的测头直接与台体回转部分的驱动块接触，转动微分头的滚花旋钮时，就能推动回转台面做精细角度转动，台体侧面带有圆周刻度标识，配合微分头的刻度读数，可以实现角度的定量调整，满足精密对位的读数需求。台体的底座部分做了平整的安装基准面，既可以直接放置在光学平台的台面上使用，也能通过底座周边的安装孔将其固定在其他工装台架上，安装边界清晰，不会和周边相邻的调整部件产生空间干涉。在实际使用过程中，这款旋转台可以实现360°范围的全周转动，粗调时可以松开锁紧结构快速转动台面到大致角度位置，之后再通过微分头做微米级对应的精细角度微调，调整到位后可以通过侧置的锁紧旋钮将台面位置锁死，避免后续操作过程中台面出现角度偏移，影响调整精度。这类手动旋转台的内部采用交叉滚柱轴环作为回转支承，相比普通的滑动轴承结构，回转间隙更小，转动过程中的阻尼均匀，不会出现卡顿或者空程过大的问题，能够保证角度调整的平顺性，同时轴环本身可以承受一定的轴向和径向载荷，满足常规光学实验、小型零件检测的负载需求。在结构设计阶段，设计人员充分考虑了手动操作的人机交互需求，微分头的操作旋钮位置设置在台体侧方，操作人员在光学平台前坐姿操作时，不需要过度探身就能够到调节旋钮，锁紧旋钮的位置同样设置在便于操作的侧方位置，操作逻辑清晰，不需要额外的操作培训就能快速上手。台体的整体外形做了轻量化的结构优化，台面上的减重孔在不降低结构刚性的前提下，有效降低了台体自身的重量，方便在不同实验工位之间转移使用，同时减重孔的排布也兼顾了安装孔的位置需求，不会因为减重设计影响台面的安装适配性。
