AR10零件加工用快速压紧夹具结构

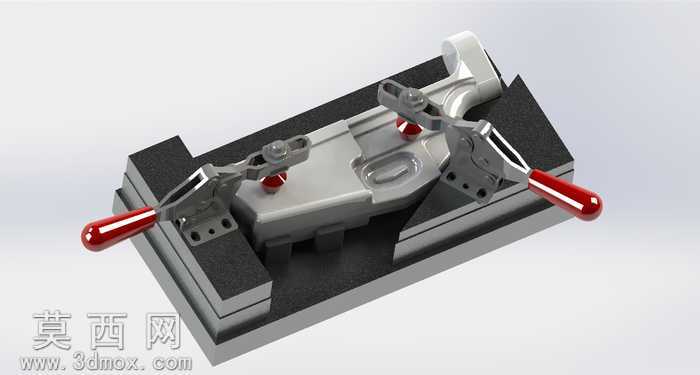

该三维模型为针对AR10样式接收器加工工序设计的专用装夹夹具，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对夹具的定位基准、夹紧行程、操作空间进行了精准的尺寸约束与干涉校验。模型整体结构分为夹具体基座、定位支撑块、快速压紧机构三个核心部分：基座采用加厚钢板材质设计，底部做平整化处理保证安装时的平面度，表面设置多组螺纹安装孔位用于固定定位组件与夹紧单元；定位支撑块根据AR10接收器的外形轮廓做仿形设计，黑色硬质耐磨材质的支撑面完全贴合工件的加工基准面，能够限制工件六个自由度的同时避免装夹过程中刮伤工件表面；夹紧机构选用卧式快速夹钳，搭配红色绝缘防滑手柄，夹钳压头位置设置红色柔性缓冲垫，既能够提供足够的夹紧力防止加工过程中工件移位，又能避免压痕损伤工件外观。建模过程中对所有运动部件做了运动仿真验证，确保夹钳开合过程中不会与工件、定位块发生碰撞，手柄操作位置预留了足够的人工操作空间，符合人机工程学设计要求。渲染阶段采用金属质感材质区分不同功能部件：基座与夹钳主体做哑光金属喷塑效果处理，手柄做亮面烤漆质感，缓冲垫做软质橡胶质感，定位支撑块做硬质耐磨发黑处理，通过光影调整清晰展现夹具的装配层次与结构细节。设计思路围绕AR10接收器加工时的装夹痛点展开，传统装夹方式需要多次拧动螺栓压紧，装夹效率低且压紧力难以控制容易导致工件变形，该夹具通过快速夹钳的肘节自锁结构，仅需扳动手柄即可完成工件的压紧与松开，大幅缩短装夹辅助时间，仿形定位结构无需反复找正即可保证工件的装夹位置精度，能够适配铣削、钻孔等多道机加工序的装夹需求，整体结构紧凑、装夹可靠，可直接用于实际机加工场景的工装制作参考。
