雅加达技能竞赛侧支架结构设计

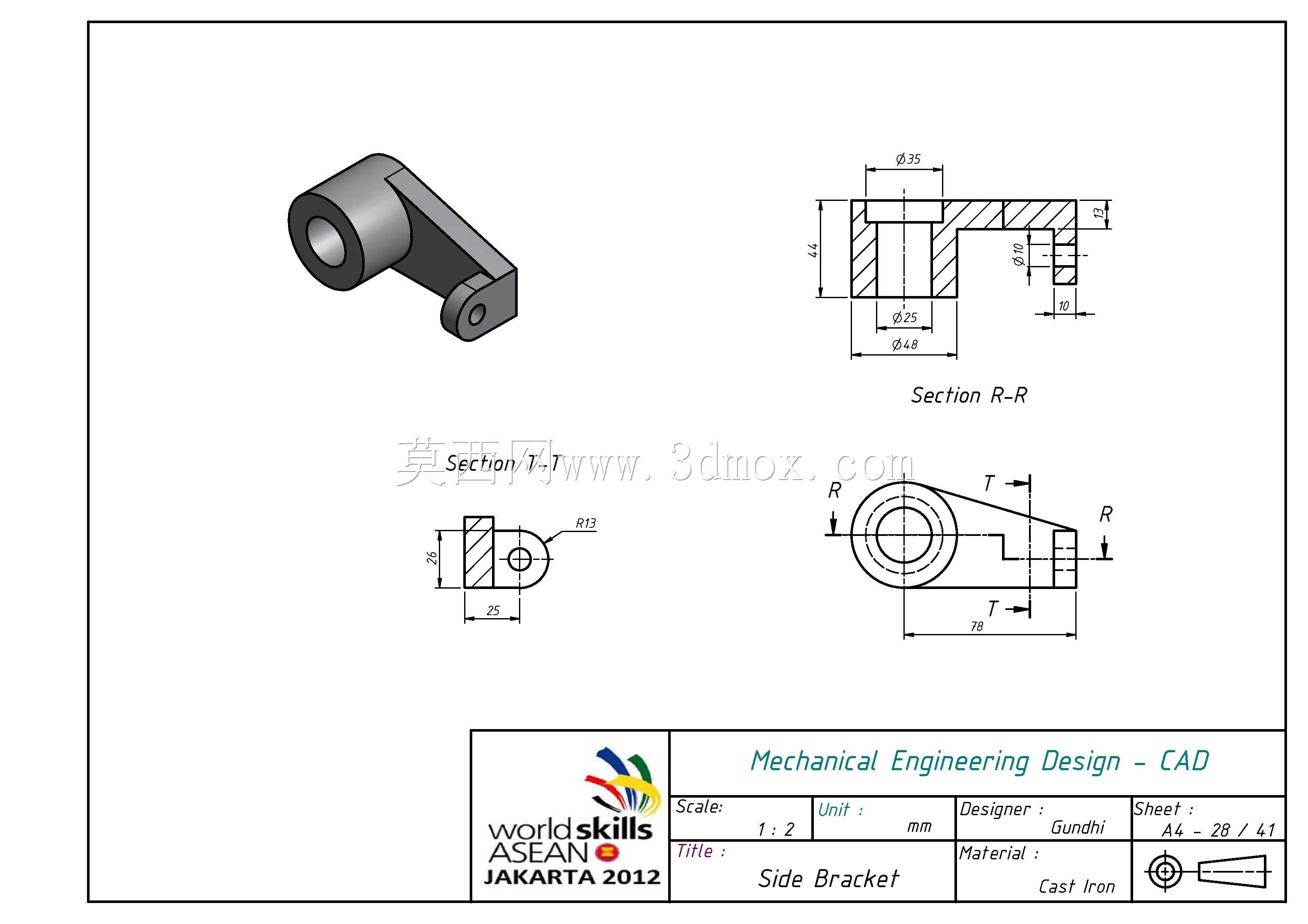

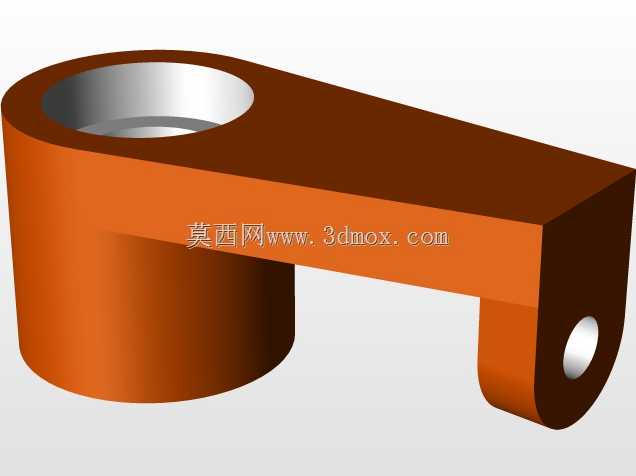

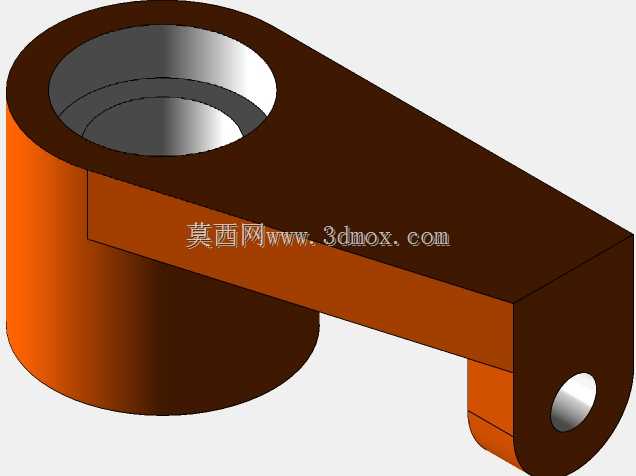

这类侧支架属于铰接式支撑类机械零件，常见于需要实现定轴摆动、角度限位的传动链路中，在轻工自动化输送线的摆臂机构、小型工装夹具的翻转定位模块、技能竞赛实操考核的装调工位上都能见到同结构的构件身影。从结构设计逻辑来看，零件主体采用大直径筒状基体作为主安装位，内孔预留了轴套配合的加工余量，可直接与固定光轴配合实现整根支架的绕轴回转，基体外侧延伸出的斜向筋板将主筒体与末端的小铰接耳做刚性连接，筋板厚度经过受力校核，既避免了大负载下的连接部位应力集中，也控制了零件整体重量，不会给摆动驱动端带来额外的惯量负担。末端的小铰接耳带有同轴通孔，用于连接驱动连杆或者从动摆杆，孔位与主筒体的中心距是核心安装尺寸，直接决定了摆动机构的行程范围与传动比，建模时需要严格保证两孔的平行度公差，避免装配后出现卡滞、别劲的问题。从安装边界来看，主筒体的外圆直径决定了支架摆动时的最小避让半径，周边布局其他构件时需要预留足够的回转空间，防止运动过程中发生干涉；末端铰接耳的厚度与通孔直径匹配常用的圆柱销尺寸，可直接选用标准紧固件完成装配，不需要额外加工定制连接件。零件的外形没有复杂的曲面特征，所有过渡位置都做了圆角处理，既可以消除铣削加工时的应力集中点，也能避免热处理环节出现开裂风险，实际加工时可采用圆钢铣削成型，或者通过铸造成型后做孔位精加工，两种工艺路线都能满足尺寸精度要求。在实际设备运行中，这类支架主要承担力的传导与运动轨迹约束作用，主安装位固定后，末端铰接耳随驱动件做往复摆动，可带动工位上的挡料块、定位销完成工位切换动作，由于受力方向始终沿筋板延伸方向传递，零件不会承受额外的扭转力矩，长期运行下的结构稳定性较好。建模过程中需要重点关注两孔的形位公差、筋板与筒体的连接强度，以及各部位的拔模斜度适配铸造工艺要求，同时要核算摆动过程中的全行程空间包络，确保与周边相邻零件保留足够的安全间隙。
