纸板传动双足行走机械结构设计

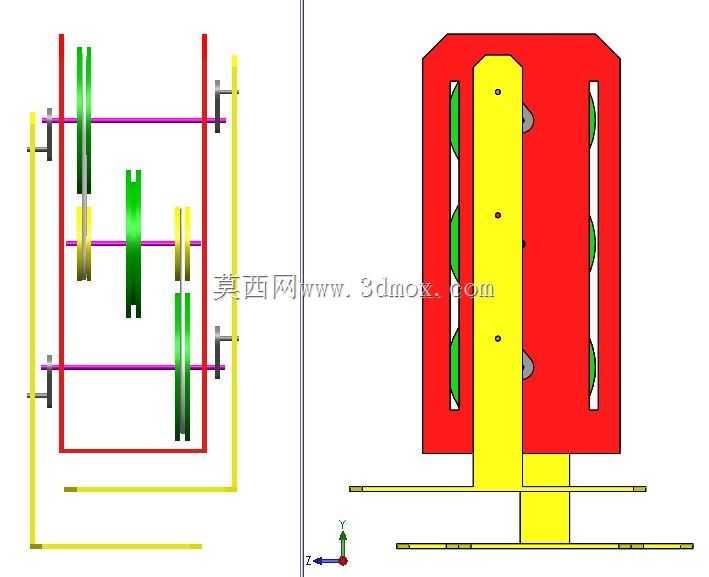

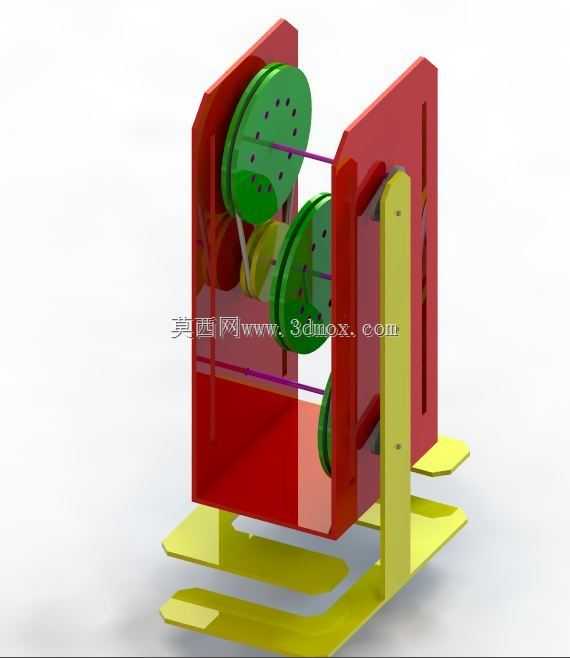

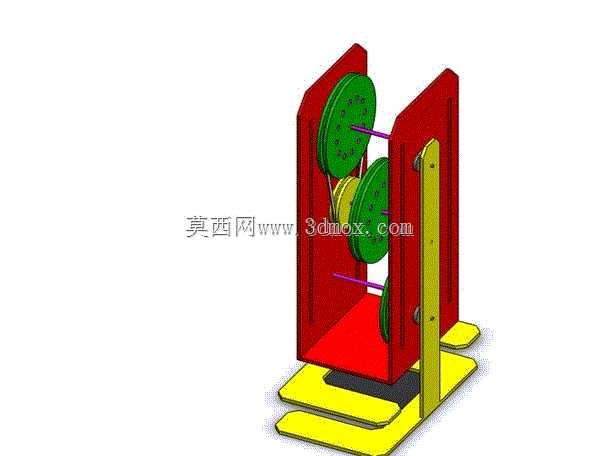

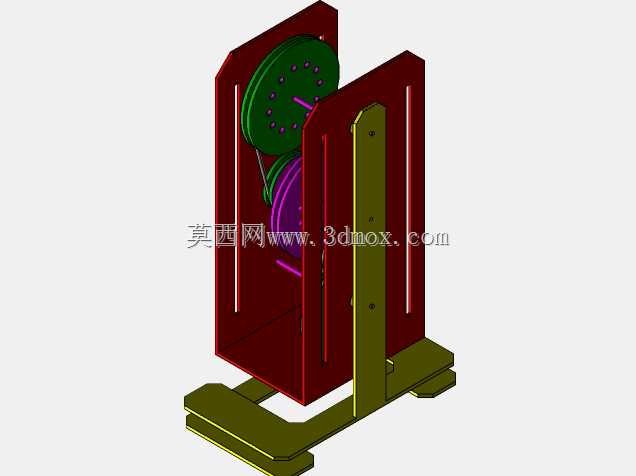

这款行走结构主打低成本手工制作场景，可用于青少年科创教具、趣味机械演示装置、手工DIY创作项目，不需要复杂的金属加工工序，依靠硬质纸板裁切拼接即可完成整机装配，适合作为机械原理入门的实操载体，帮助学习者直观理解曲柄连杆传动与步态行进的匹配逻辑。整机采用对称式立式框架布局，两侧红色纸板立板作为核心支撑基体，承担所有传动部件的安装定位功能，底部搭配两组黄色板式足端结构，足端接触面做了加宽处理，保证行进过程中的支撑稳定性，避免侧翻问题。传动部分采用三组绿色轮盘作为动力传递与换向构件，紫色轴件贯穿两侧立板完成轮组的同轴定位，轮盘之间通过传动带实现动力同步传递，侧向黄色长连杆作为步态执行构件，上端与轮盘偏心位置铰接，下端与足端结构铰接，将轮盘的圆周旋转运动转化为足端的交替抬升、前移动作，模拟双足行走的步态轨迹。设计过程中优先考虑纸板材料的加工特性，所有构件均采用平面裁切形态，不需要复杂的三维弯折工艺，立板与底板之间通过插槽拼接固定，不需要额外的粘接辅助即可完成基础框架的定位，降低手工制作的门槛。传动轮盘上预留了多组偏心安装孔位，可根据实际调试需求调整连杆的铰接位置，改变步幅大小与行进速度，适配不同的动力输入转速。安装边界方面，整机立式结构的横向占用空间较小，足端展开后的最大宽度不超过框架宽度的1.2倍，可在平整桌面、硬质纸板平面等常规平整场景下行进，不需要配套专用轨道。结构传动路径做了简化处理，动力输入仅需对接最上方的轮盘轴端，即可带动整套传动系统运行，可搭配小型减速电机作为动力源，也可通过手动摇柄驱动实现手动演示。各铰接位置的轴件采用低摩擦设计，减少纸板构件之间的转动阻尼，避免纸板材料因摩擦过大出现快速磨损，延长手工制作成品的使用寿命。足端的轮廓做了弧形过渡处理，在抬升与落地过程中不会与地面出现卡滞，保证步态循环的流畅性，整套结构没有冗余构件，所有板材部件同时承担支撑与传动相关功能，最大化利用纸板材料的结构强度，在轻量化的前提下保证整机运行的可靠性。
