童车配套大减速比直流驱动减速箱结构

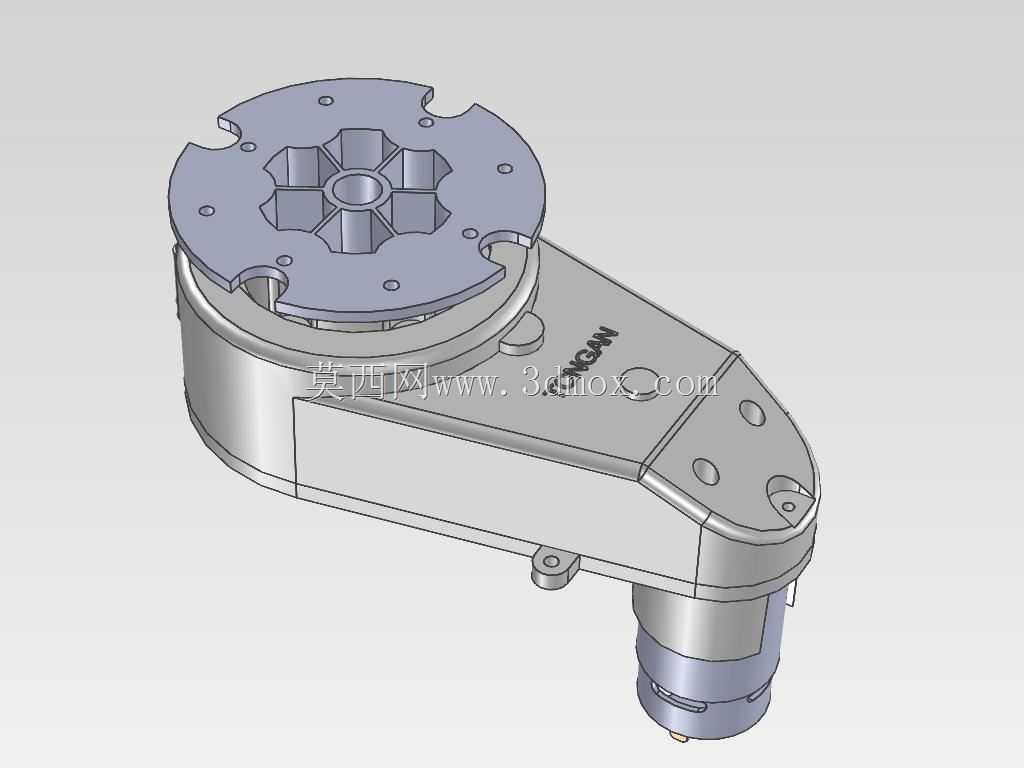

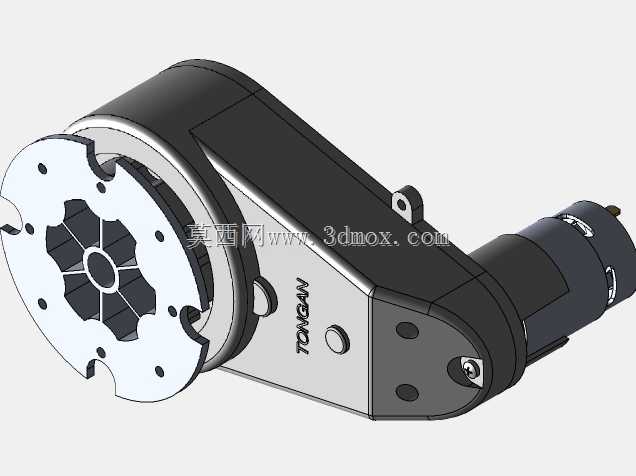

这款驱动减速单元主要面向儿童电动乘坐类玩具车的驱动场景设计，作为童车动力传递的核心部件，它直接承担将电机高转速低扭矩输出转换为低转速大扭矩动力的作用，匹配儿童乘坐时的负载需求，避免车轮直接连接电机出现扭矩不足、起步过猛的问题。从结构设计来看，该减速箱采用侧置电机布局，电机主体与减速壳体呈夹角布置，能在有限的童车底盘安装空间内压缩整体轴向尺寸，顶部预留的花键式输出法兰直接对接童车的车轮安装位，法兰盘上的多个定位孔可适配不同规格的童车车轮固定需求，不需要额外加装转接结构，减少装配环节的零件数量。设计过程中优先考虑了童车使用的负载特性，内部采用多级齿轮减速结构，实现百级以上的减速比，匹配12V直流高速电机的输出特性，让车轮端的输出转速控制在儿童乘坐安全的速度区间内，同时输出扭矩足以承载单名儿童乘坐时的起步、爬坡需求，不会出现堵转烧蚀电机的问题。壳体采用分体式拼接结构，合模面定位精准，既方便内部齿轮组件的装配与后期维护，也能保证齿轮啮合的密封性，避免孩童玩耍时带入的灰尘、水渍进入齿轮腔造成磨损。安装边界上，减速壳体侧面预留的固定凸台带有标准安装孔位，可直接通过螺栓固定在童车底盘的预设安装位上，不需要额外设计定制安装支架，电机尾部的出线位置做了避让设计，不会和底盘上的电池、控制线束产生干涉。输出法兰的端面跳动、同轴度公差都按照民用传动件的常规精度要求设计，既控制了加工制造成本，也能保证车轮运转时不会出现偏摆、异响的问题，适配童车这类民用消费类产品的成本与性能平衡需求。内部齿轮组的排布充分利用了壳体内腔空间，在保证减速比的前提下尽可能缩小壳体的整体体积，不会过度占用童车底盘的电池、座椅布置空间，壳体的边角都做了圆弧过渡处理，避免装配和使用过程中出现锐边划伤的风险，符合儿童用品的安全设计要求。
