立式两级减速齿轮箱结构设计

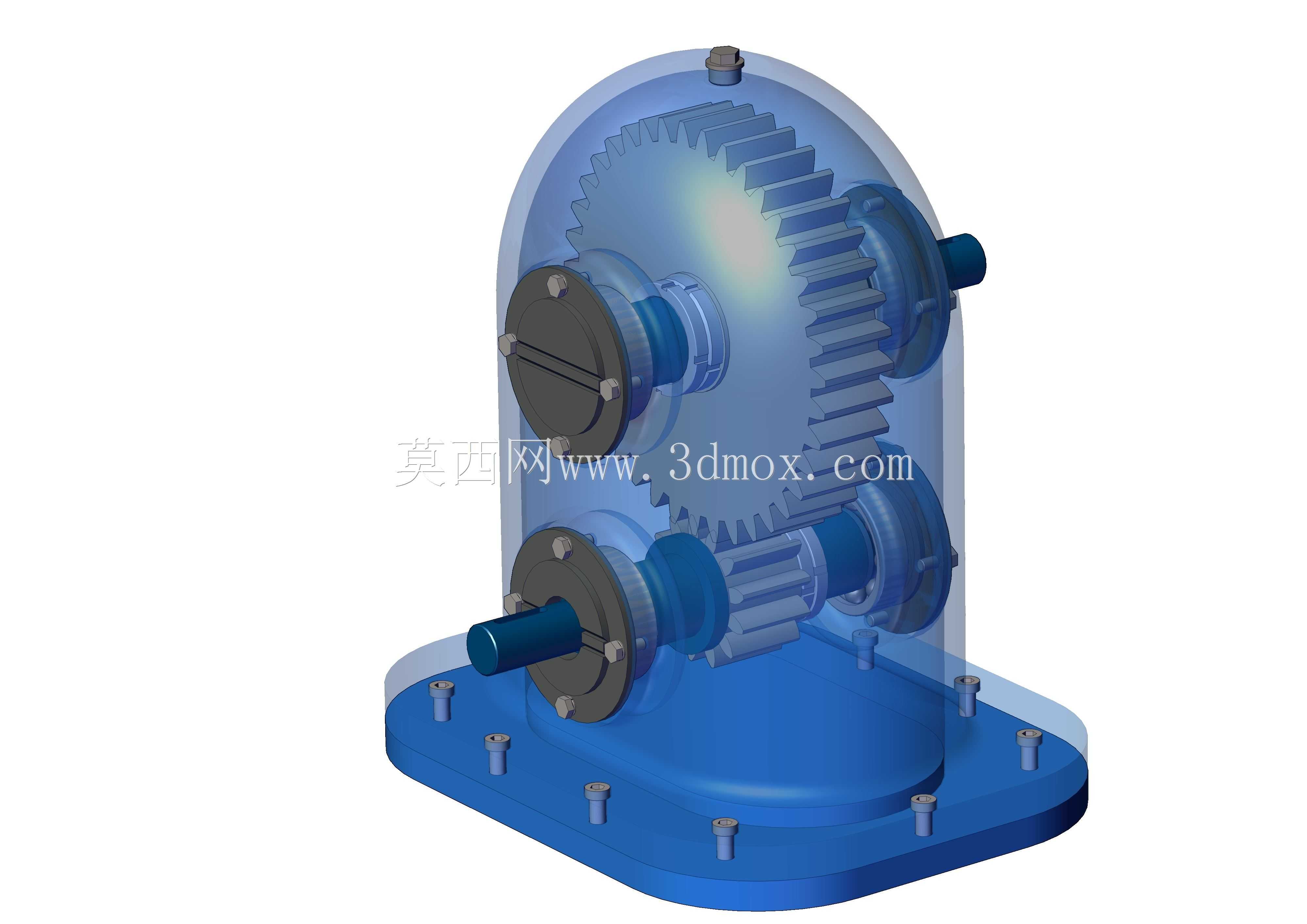

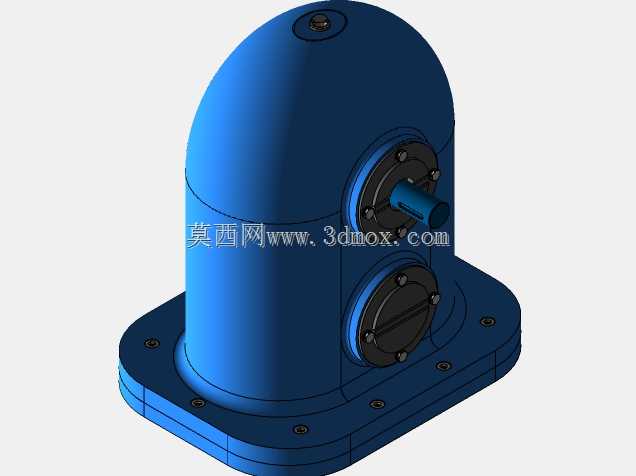

这款立式布置的减速齿轮箱，主要适配中小功率的工业传动场景，常见于轻工生产线输送辊道、小型物料提升设备、实验台传动模组这类对安装空间竖向尺寸有要求的工位，能在输入轴高转速低扭矩的动力输入条件下，完成固定传动比的减速增扭输出，匹配后端执行部件的转速与负载需求。从结构设计逻辑来看，采用上下剖分的透明可视化外壳搭配蓝色铸造底座，既可以在教学演示场景下直观展示齿轮啮合的传动过程，也能在实际工业应用中通过密封式箱体结构储存润滑油脂，避免齿轮啮合面直接暴露在车间粉尘、切削液飞溅的环境中，延长传动部件的磨损周期。内部采用两级圆柱直齿轮啮合传动，高速级小齿轮与输入轴同轴连接，通过与中间轴大齿轮的啮合完成第一级减速，中间轴上的小齿轮再与输出轴大齿轮啮合完成第二级减速，传动路线清晰，齿轮参数匹配常规模数系列，啮合侧隙控制在合理区间，既保证传动过程的平稳性，也避免因侧隙过大导致的传动回差超标。安装边界上，底座采用带安装孔的方形法兰结构，四个角的螺栓孔位置适配常规的设备安装台面尺寸，输入轴与输出轴分别从箱体两侧水平伸出，轴端预留了联轴器安装的轴段长度与键槽结构，可直接匹配标准联轴器与动力端、负载端连接，不需要额外做轴头改制。箱体上的轴承端盖采用螺栓紧固的嵌入式结构，既可以对内部支撑轴承做轴向定位，也方便后期维护时拆卸检查齿轮磨损情况、补充更换箱体内的润滑脂。顶部设置的透气塞结构，能平衡箱体内外气压，避免长时间运转后箱体内温度升高、气压增大导致的密封件渗漏问题。设计过程中充分考虑了装配工艺性，所有螺栓连接位置都预留了足够的扳手操作空间，齿轮与轴的配合采用过渡配合加键连接的方式，既保证传动过程中无相对窜动，也能在维修时顺利完成拆卸。这类减速齿轮箱的传动比固定，适合对转速精度要求不高、负载平稳的通用传动场景，竖向的立式结构相比卧式减速箱能节省横向安装空间，在设备布局紧凑的生产线工位上有更好的适配性，透明外壳的版本也可用于职业院校的机械原理教学，让学习者直观理解两级齿轮减速的传动逻辑与部件组成。
