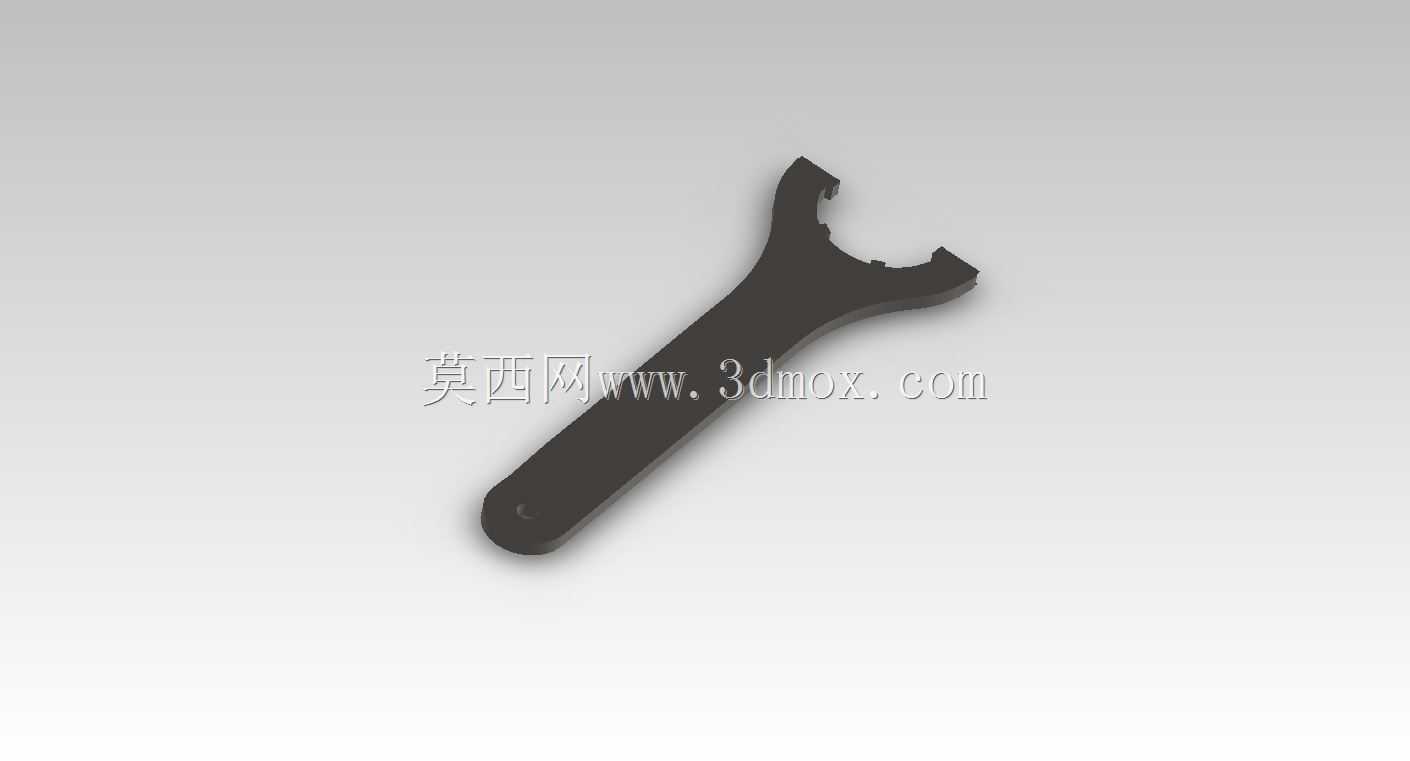

机床刀架配套ER32勾型扳手结构

在数控加工车间的日常换刀作业中，ER夹头的锁紧与松开是频次极高的操作，这款适配ER32规格的勾型扳手，正是针对机床刀架上ER螺母的操作需求设计的专用工具。不同于普通活动扳手或开口扳手的通用结构，这款扳手的头部采用了与ER32锁紧螺母卡槽完全匹配的双凸爪结构，操作时两个凸爪能精准嵌入螺母外周的对应卡槽内，避免施力时出现打滑、啃伤螺母棱角的问题，这一点在长期高频换刀的加工场景中尤为重要——一旦ER螺母的卡槽被打圆，后续换刀将耗费大量时间，甚至可能需要破坏性拆除螺母，耽误生产节拍。从结构设计来看，扳手整体采用一体式长柄结构，杆身做了等强度的截面优化，握持段的厚度与宽度适配手掌施力的发力习惯，不需要额外加接延长杆就能提供足够的锁紧力矩，同时长柄的力臂长度经过测算，刚好匹配ER32夹头推荐的锁紧力矩范围，避免新手操作时用力过大导致夹头变形、螺母滑牙，或是力矩不足导致刀具夹持不稳、加工时出现窜动震刀的问题。扳手头部的勾型开口做了精准的尺寸限位，开口的弧度与ER32螺母的外圆完全贴合，施力时受力均匀分布在两个凸爪上，不会出现局部应力集中导致的爪部断裂问题。实际应用场景中，不管是立式加工中心的主轴ER螺母，还是车床刀架上配套的ER刀杆锁紧螺母，这款扳手都能适配，操作时不需要调整开口大小，直接卡入卡槽就能转动，相比通用扳手能缩短近一半的换刀辅助时间。在安装边界上，这款扳手的头部厚度控制得较薄，能伸入刀架上空间局促的螺母安装位，不会因为刀塔周边的干涉导致扳手无法卡入，不少排刀机的刀位间距较小，普通厚度的扳手容易碰到相邻刀位的刀具，这款薄型头部的设计刚好能避开周边干涉，在狭小的刀架空间内完成锁紧操作。扳手的尾部做了圆弧过渡处理，没有尖锐的棱角，握持操作时不会硌手，表面的氧化处理层能抵御车间内切削液、油污的腐蚀，长期使用也不会出现锈蚀打滑的问题。从建模逻辑来看，这款扳手的曲面过渡都做了应力释放的圆角处理，头部与杆身的连接位置没有直角突变，避免长期交变施力下出现应力断裂，整体结构没有多余的装饰性设计，每一处轮廓都服务于实际操作的功能需求，不管是用于车间实际工具的测绘仿制，还是作为机床配套工具的选型参考，都能提供精准的结构参照。
