分动箱执行机构传动齿轮结构

　　在越野车辆与小型工程机械的分动箱维修场景中，齿轮往往是最先出现磨损、打齿故障的核心零件，而多数原厂备件仅供应整台分动箱总成，单独采购替换齿轮的渠道极少，这一现状让很多设备运维团队面临维修成本高、停机周期长的问题。这套执行机构齿轮的三维结构，正是针对X3/X5/X6系列分动箱的故障诊断与备件替换需求搭建，把原本只能随总成更换的内部传动件单独还原，给维修测绘、备件加工、传动校核提供了可直接参照的数字样件。

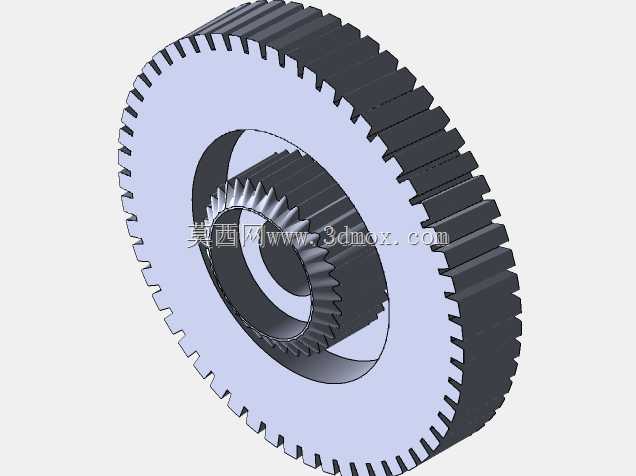

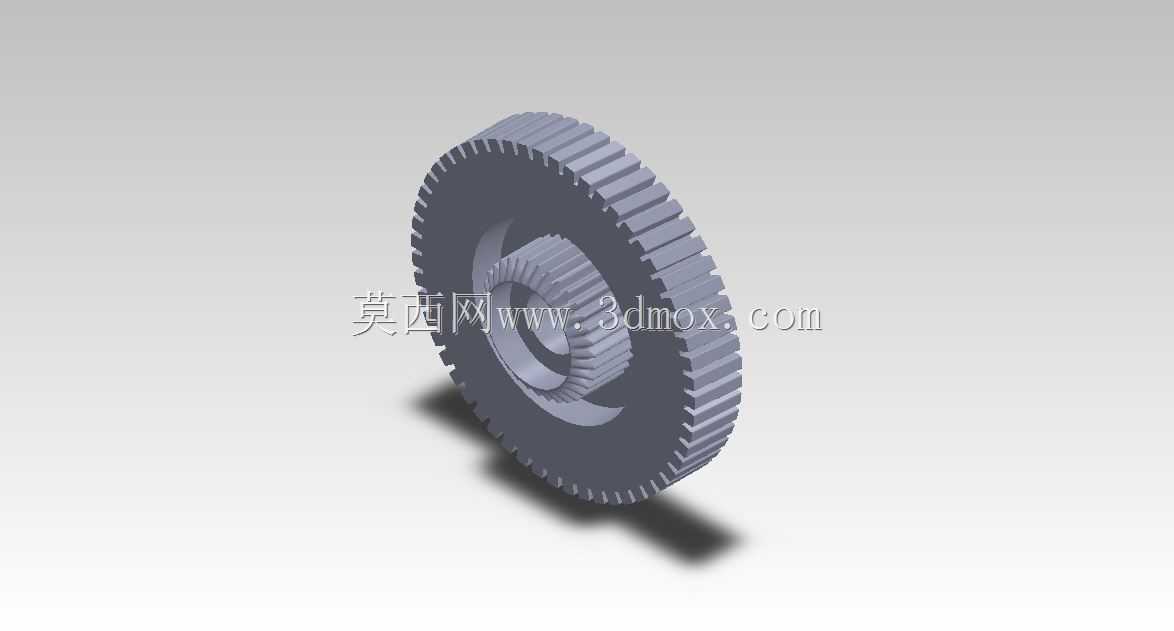

　　从实际装车边界来看，该齿轮属于分动箱执行换挡链路里的从动传动件，外层是大直径直齿齿圈，内层集成小直径同轴齿轮，中间预留阶梯状安装孔与定位止口，整体为盘式双联齿轮布局。外层大齿圈负责和换挡执行端的驱动齿啮合，内层小齿则对接分动箱内部的扭矩传递齿轮组，两层齿形同轴布置，既缩减了分动箱内部的轴向占用空间，也能在换挡执行动作触发时，把执行电机的小扭矩减速放大后传递给换挡拨叉机构，完成两驱与四驱模式的切换锁止。

　　建模过程中优先还原了齿部的完整几何特征，所有轮齿的齿顶圆、齿根圆、齿厚参数都按照实测故障件的啮合关系推导，齿向采用直齿设计，适配分动箱内换挡过程中频繁小角度往复转动的工况，相比斜齿加工难度更低，也能避免换挡时产生额外轴向力干扰拨叉定位。齿轮基体的腹板做了等厚薄化设计，在保证齿根抗弯强度的前提下降低零件自重，中间的阶梯安装孔分别对应轴承位与轴套定位面，孔壁预留的卡槽用于安装轴向挡圈，限制齿轮在轴系上的窜动量，端面的环形凸台则和箱体内部的止推面配合，控制齿轮运转时的轴向间隙在0.1至0.3毫米的合理区间，防止换挡过程中出现齿面错位打齿。

　　现场故障拆解统计里，这类齿轮的失效形式大多集中在三个位置：一是外层大齿圈的换挡啮合齿端，长期频繁挂挡会出现齿端倒角磨损、啮合间隙变大，导致换挡动作卡顿；二是内层小齿的齿面，长期传递扭矩会出现点蚀、剥落，造成传动异响；三是中间安装孔的配合面，轴套磨损后孔位失圆，引发齿轮运转径向跳动超差。这套三维模型把上述易损部位的几何尺寸全部做了1:1还原，维修人员可以直接对照模型测量旧件的磨损量，判断是更换齿坯还是仅修复配合孔位，也可以基于模型导出工程图，采用40Cr调质后齿面高频淬火的工艺加工替换件，齿面硬度控制在HRC48-52，芯部保持足够韧性承受换挡冲击。

　　从安装适配维度看，齿轮的外圆齿顶直径、总厚度、内层台阶孔的各段直径与深度都严格匹配原分动箱的箱体腔室尺寸，装配时不需要对箱体或周边拨叉、轴类零件做二次加工，压入配套轴套后即可装入原轴承位，齿侧间隙控制在0.2至0.4毫米，和原厂新件的啮合参数保持一致。在设备运维场景中，这类单齿轮备件的替换成本仅为更换整台分动箱的十分之一不到，加工周期也能压缩到1至2天，大幅降低了越野车辆、小型工程设备的分动箱维修门槛。同时这套完整的齿形与基体结构，也能给同类紧凑型分动箱的执行机构齿轮设计提供参考，设计人员可以直接参照其双联齿同轴布局、腹板减重、止口定位的结构思路，在有限的箱体空间内平衡传动扭矩、换挡可靠性与零件重量，避免出现齿根强度不足、轴向定位失效这类常见设计问题。
